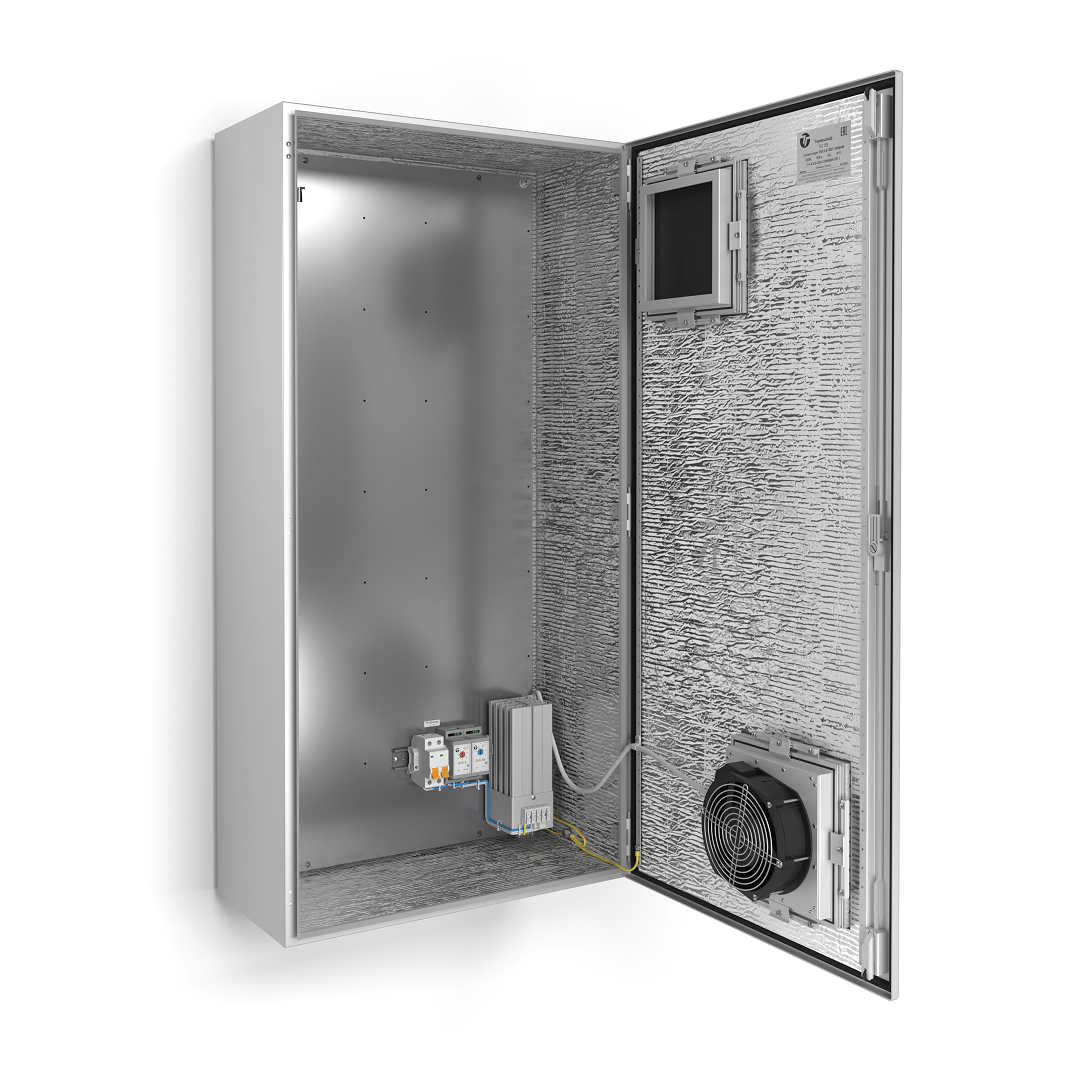

Термошкаф ТШ-15В предназначен для установки в нём телевизионного либо другого электронного оборудования и поддержания заданного температурного режима при эксплуатации этого оборудования.
Термошкаф оборудован:
- блоком управления климатом (БУК-5), предназначенным для управления системой обогрева;
- блоком управления климатом (БУК-5В), предназначенным для управления системой вентиляции;
- обогревателем термошкафов ОТШ-200, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90 °С;
- вентиляторной системой охлаждения;
- тамперным контактом для сигнализации о несанкционированном доступе.
На монтажной панели предусмотрены отверстия Ø 3,7 мм (под саморез ST4,2), для установки дополнительных DIN-реек.
Термошкаф выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
По способу защиты человека от поражения электрическим током термошкаф соответствует классу I по ГОСТ 12.2.007.0-75.
Климатическое исполнение термошкафа соответствует УХЛ 1, 5 ГОСТ 15150-69. Степень защиты IP 55.
Гермовводы в комплект шкафа не входят, приобретаются по отдельной заявке.
ВНИМАНИЕ! К данному термошкафу не подходит "Замок для ТШ" арт.70012.
| Характеристика | Значение |
|---|---|
| Питание термошкафа: | |
| – напряжение питания | 220 В AC, 50 Гц |
| – максимальный ток нагрузки | 6 А |
| Обогрев: | |
| – напряжение питания | 220 В AC, 50 Гц |
| – потребляемая мощность | 218 Вт |
| Вентиляция: | |
| – Воздушный поток | 170 м3/ч |
| – напряжение питания | 220 В AC, 50 Гц |
| – потребляемая мощность | 18 Вт |
| Максимальная мощность тепловых потерь устанавливаемой в термошкаф аппаратуры | 385 Вт |
| Диапазон регулирования температуры обогрева в термошкафу | -25 °С ÷ +25 °С |
| Диапазон регулирования температуры вентиляции термошкафа | +10 °С ÷ +60 °С |
| Диапазон рабочих температур *при температуре окружающей среды – 50 °С, температура в термошкафу не ниже – 20 °С при температуре окружающей среды – 40 °С, температура в термошкафу не ниже 0 °С |
-50 °С /-40 °С* ÷ +50 °С |
| Габаритные размеры ШхВхГ | 600 х 1200 х 300 мм |
| Вес c упаковкой (не более) | 56 кг |
