Взрывозащищенные извещатели
Взрывозащищенные извещатели изготавливаются из материалов, которые могут выдержать взрыв. Внутри них располагается тонкий элемент, обнаруживающий источники пламени, указывающие на границы пожара, такие как дым, тепло или пламя.
Взрывозащищенные извещатели, используемые в различных средах, где существует риск возникновения взрывов:
- Нефтегазовая промышленность
- Химические заводы
- Пекарни и мельницы
- Аэропорты и авиационные ангары
- Горнодобывающая промышленность
- Военные объекты.
Взрывозащищенное исполнение, степень защиты IP41. Подключаются к двухпроводному шлейфу приемо-контрольного пульта.
Благодаря использованию принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех. Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП). Выходной сигнал формируется увеличением тока потребления извещателя.
Предназначены для защиты помещений в которых возможно образование взрывоопасных смесей категорий IIA, IIB, IIC:
- Нефтеперерабатывающих предприятий.
- Газохранилищ, газораспределительных и газокомпрессорных станций.
- Взрывоопасных химических производств и производств взрывчатых веществ.
аТехнические характеристики
| Взрывозащищенность (маркировка взрывозащиты) | 1Ex ib II CT6 Gb | ||
| Максимальное расстояние, при котором за время, не превышающее 3 секунд, наблюдается устойчивое срабатывание извещателя от тестовых очагов | ТП-5 – не менее 25 м, ТП-6 – не менее 17 м. | ||
| Напряжение питания | 12-29 В (22-26 В при работе с «БИС-1″). | ||
| Ток, потребляемый извещателями при номинальном напряжении электропитания: | в дежурном режиме – не более 200 мкА, в режиме «Пожар» – 20+5 мА. | ||
| Угол обзора, в зависимости от дальности обнаружения очага возгорания | не менее 50° | ||
| Время срабатывания | не более 3 сек. | ||
| Степень защиты оболочкой | IP41 | ||
| Габаритные размеры извещателей | не более 90x90x105 мм. | ||
| Масса | не более 260 г. | ||
| Назначенный срок службы | 10 лет. | ||
| Средняя наработка извещателей на отказ | не менее 60 000час. | ||
| Диапазон рабочих температур | –60 до +55°С | ||
| Гарантийный срок эксплуатации |
36 месяцев с момента ввода его в эксплуатацию |
||
...
ExИП535-1В
Извещатель пожарный ручной взрывозащищенный (1ExdIICT6).
Включение извещателей ИП-535 (ЕхИП535-1В) в режим передачи тревожного извещения осуществляется удалением чеки. Возврат извещателей ИП-535 (ЕхИП535-1В) в исходное состояние (дежурный режим) осуществляется нажатием на кнопку и установкой чеки на штатное место.
Вид и уровень взрывозащиты ИП-535 (ЕхИП535-1В) - 1ExdIICT6 по ГОСТ Р 51330.1-99.
Степень защиты - IP 65 по ГОСТ 14254-96.
Общий вид Извещателя ИП-535 (ЕхИП535-1В) приведен на рисунке.
Схемы подключения Извещателей ИП-535 (ЕхИП535-1В) разных исполнений показаны на рисунках 1-4, при заказе необходимо указывать номер схемы и номиналы резисторов.
Извещатели ИП-535 (ЕхИП535-1В) имеют светодиод красного цвета, включающийся в режиме передачи тревожного сигнала.
Извещатели ИП-535 (ЕхИП535-1В) могут эксплуатироваться в рабочем состоянии в различных климатических зонах: УХЛ3.1 по ГОСТ 15150-69 в диапазоне температуры окружающей среды от минус 30 до 50°С в атмосфере типа II по ГОСТ 15150-69 (материал корпуса углеродистая сталь с антикоррозийным покрытием) - индекс в обозначении - С, и ХЛ 1.1 по ГОСТ 15150-69 в диапазоне температуры от минус 60 до 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12-Х18Н10Т) - индекс в обозначении - Н, в диапазоне температуры от минус 60 до 70°С в атмосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.
Извещатели ИП-535 (ЕхИП535-1В) поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G 3/4-В, (возможна поставка с присоединительной резьбой G У1/2-В ).
В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметром 8 - 10,10 - 12 и 12 - 14 мм
Масса Извещателя ИП-535 (ЕхИП535-1В) не более 2,4 кг.
...

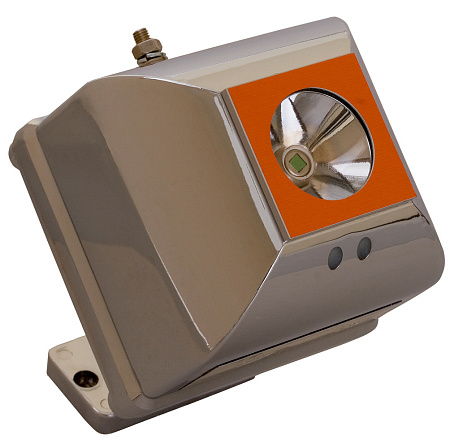

Взрывозащищенное исполнение, степень защиты IP54. Подключаются к двухпроводному шлейфу приемо-контрольного пульта.
Благодаря использованию принципа спектральной селекции обладает высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех.
Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП). Выходной сигнал формируется увеличением тока потребления извещателя.
Предназначены для защиты следующих помещений в которых возможно образование взрывоопасных смесей категорий IIA, IIB, IIC:
- Нефтеперерабатывающих предприятий.
- Газохранилищ, газораспределительных и газокомпрессорных станций.
- Взрывоопасных химических производств и производств взрывчатых веществ.
аТехнические характеристики
| Взрывозащищенность (маркировка взрывозащиты) |
1Ex ib IIC T6 Gb | ||
| Максимальное расстояние, при котором за время, не превышающее 3 секунд, наблюдается устойчивое срабатывание извещателя от тестовых очагов | ТП-5 – не менее 25 м, ТП-6 – не менее 17 м. |
||
| Напряжение питания | 12-29 В (22-26 В при работе с «БИС-1″). |
||
| Ток, потребляемый извещателями при номинальном напряжении электропитания: | в дежурном режиме – не более 200 мкА, в режиме «Пожар» – 20+5 мА. |
||
| Угол обзора, в зависимости от дальности обнаружения очага возгорания | не менее 50° | ||
| Время срабатывания | не более 3 сек. | ||
| Степень защиты оболочкой | IP54 | ||
| Диапазон рабочих температур | от –60 до +55°С. | ||
| Габаритные размеры извещателей | не более 90x90x105 мм. | ||
| Масса | не более 260 г. | ||
| Назначенный срок службы | 10 лет. | ||
| Средняя наработка извещателей на отказ | не менее 60 000час. | ||
| Гарантийный срок эксплуатации | 36 месяцев с момента ввода его в эксплуатацию | ||
...

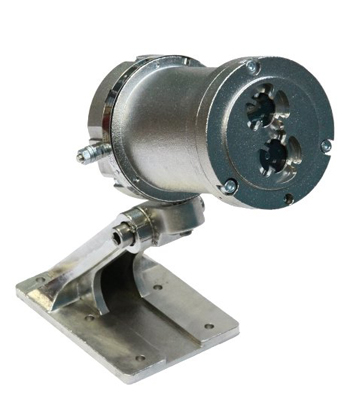

ИПЭС - ИК/УФ служит для обнаружения возгорания области нахождения извещателя и выдачи аварийного (предупредительного) сигнала на прибор приемно-контрольный пожарный и охранно-пожарный (ППКП).
ИПЭС - ИК/УФ – извещатель комбинированного действия, регистрирует электромагнитное излучение от пламени в двух диапазонах: инфракрасном (ИК) и ультрафиолетовом (УФ). Оптические фильтры, конструкция приемников определят область максимальной чувствительности для ИК-диапазона – 4,2–4,6 мкм, для УФ-диапазона – 150–300 нм. Эта особенность обеспечила максимальную чувствительность ИПЭС-ИК/УФ к электромагнитному излучению, которое сопровождает возгорание, при максимальном подавлении возможных засветок от лампы накаливания, солнца или нагретых до высокой температуры (более 1000°С) предметов, которые находятся в зоне ИПЭС-ИК/УФ.
Области применения ИПЭС - ИК/УФ:
- Взрывоопасные, пожароопасные зоны в помещениях и наружных установках, в местах работы технологического оборудования, в зонах насосных станций, магистральных нефтепроводов, наливных эстакад и проч. При риске появления взрыво- и пожароопасной смеси из испарений нефтепродуктов, природного газа и иных углеводородов;
- взрыво- и пожароопасные объекты на нефтегазовых и топливно-энергетических комплексах, в т.ч. транспортные системы, производственные площадки, хранилища (резервуары для нефти, природным газом и т.п.);
- в составе установок иных комплексов защиты и тушения пожаров.
Функциональные особенности ИПЭС - ИК/УФ:
- взрывозащищенная конструкция;
- низкое потребление энергии;
- высокая чувствительность:
- невосприимчивость к любым источникам ложного срабатывания;
- выходные сигналы (цифровой, аналоговый, «сухие» контакты реле);
- встроенные источники сквозного контроля за оптическими каналами, режим автоматического самотестирования;
- мониторинг работы через ПК (стандартный выход RS-485)
- применение в качестве отдельного прибора и в составе системы охранно-пожарной сигнализации;
- фиксация сигнала «Пожар» по окончании воздействия причины для появления сигнала тревоги;
- блокировка выходного сигнала тревоги во время проведения проверки (магнитный браслет[1]);
- поворотный кронштейн для ориентации на возможный источник огня;
- высокая степень защиты от воздействия внешних факторов, в т.ч. антикоррозионная защита, высокая устойчивость к механическому повреждению;
- возможность дополнительной защиты от действия окружающей среды при монтаже на открытом пространстве (защитный козырек[2]);
- поддержка ИПЭС-ИК/УФ протоколов связи Modbus RTU (Hart, Profibus)[3].
Примечание:
[1], [2] защитный козырек, магнитный браслет не входят в базовый комплект поставки. Поставляются по отдельному запросу;
[3] поставка специальных вариантов ИПЭС-ИК/УФ (с поддержкой интерфейсов Hart, Profubus) осуществляется по отдельному запросу....
ИПЭС - ИКМ служит для обнаружения возгорания в зоне извещателя и выдачи аварийного (предупредительного) сигнала на прибор приемно-контрольный пожарный и охранно-пожарный (ППКП).
ИПЭС - ИКМ – извещатель комбинированного действия, который регистрирует электромагнитное излучение от пламени в трех диапазонах инфракрасного (ИК) излучения. Оптические фильтры, а также конструкция приемников, определят область наибольшей спектральной чувствительности для чувствительных элементов: рабочий ИК-диапазона – 4,2–4,6 мкм, опорные ИК-диапазоны – 4,0–4,2 и 4,8–5,0 мкм соответственно. то обеспечит максимальную чувствительность ИПЭС - ИКМ к электромагнитному излучению, которое сопровождает горение. При этом максимально подавляются паразитные засветки от ламп накаливания, солнца или от нагретых до высокой температуры (более 1000°С) предметов, которые находятся зоне ИПЭС.
Область применения ИПЭС - ИКМ:
- Взрывоопасные, пожароопасные зоны в помещениях и наружных установках, в местах работы технологического оборудования, в зонах насосных станций, магистральных нефтепроводов, наливных эстакад и проч. При риске появления взрыво- и пожароопасной смеси из испарений нефтепродуктов, природного газа и иных углеводородов;
- взрыво- и пожароопасные объекты на нефтегазовых и топливно-энергетических комплексах, в т.ч. транспортные системы, производственные площадки, хранилища (резервуары для нефти, природным газом и т.п.);
- в составе установок иных комплексов защиты и тушения пожаров.
Функциональные особенности ИПЭС - ИКМ:
- взрывозащищенная конструкция;
- низкое потребление энергии;
- высокая чувствительность:
- невосприимчивость к любым источникам ложного срабатывания;
- выходные сигналы (цифровой, аналоговый, «сухие» контакты реле);
- встроенные источники сквозного контроля за оптическими каналами, режим автоматического самотестирования;
- мониторинг работы через ПК (стандартный выход RS-485)
- применение в качестве отдельного прибора и в составе системы охранно-пожарной сигнализации;
- фиксация сигнала «Пожар» по окончании воздействия причины для появления сигнала тревоги;
- блокировка выходного сигнала тревоги во время проведения проверки (магнитный браслет[1]);
- поворотный кронштейн ориентации на возможный источник огня;
- высокая степень защиты от воздействия внешних факторов, в т.ч. защита от коррозии, высокая устойчивость к механическому повреждению;
- возможность дополнительной защиты от действия окружающей среды при монтаже на открытом пространстве (защитный козырек[2]);
- поддержка ИПЭС-ИКМ протокола связи Modbus RTU (Hart, Profibus)[3].
Примечание:
[1], [2] защитный козырек, магнитный браслет не входят в базовый комплект поставки. Поставляются по отдельному запросу;
[3] поставка специальных вариантов ИПЭС - ИКМ (поддержка интерфейса Hart, Profubus) осуществляется по отдельному запросу....
Извещатель пожарный пламени. ИК спектр. Взрывозащищенное (ВЗ) исполнение 1ExibIICT6. Функция - наличие в поле зрения нагретых тел 100°С-250°С. Подключение в 2-х проводный шлейф. Металлический корпус, для установки на улице. Работает совместно с БИС (поставляется отдельно). Uпит=22...26 В, угол обзора 50°-90°, дальность срабатывания до 25 м (ТП-5), IP67, -60...+55°С
Предназначен для обнаружения возгорания, сопровождающегося появлением инфракрасного излучения от очагов пламени или тления.
Благодаря использованию принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех.
Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП), обеспечивающими в двухпроводном шлейфе пожарной сигнализации постоянное напряжение питания с допустимыми периодическими прерываниями или переполюсовкой длительностью не более 100 мс и частотой повторения не более 1,5 Гц. Выходной сигнал формируется увеличением тока потребления извещателя . Применяются, как правило, при групповых подключениях.

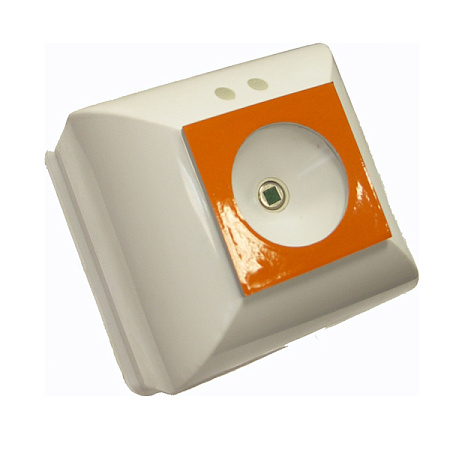

Модификация НАБАТ 1М со степенью защиты IP 67 во взрывозащищенном исполнении выполнена в металлическом корпусе, имеет повышенную прочность, полностью защена от проникновения пыли и влаги внутрь извещателя, предназначена для установки в помещения с особо сложными условиями эксплуатации и вне помещений на открытых площадках, в которых возможно образование взрывоопасных смесей.
При подключении извещателя к приемно-контрольным приборам не имеющим искробезопасных шлейфов необходимо использовать блок искрозащиты (БИС) , который в комплект не входит и заказывается отдельно. Используется один БИС на каждый шлейф. При подключении извещателя к приемно-контрольным приборам с искробезопасными шлейфами, параметры которых позволяют подключать данный извещатель, в использовании блока искрозащиты (БИС) нет необходимости.
...
Извещатель пожарный пламени. ИК спектр. Взрывозащищенное (ВЗ) исполнение 1ExibIICT6. Функция - время срабатывания 0.1сек. Подключение в 2-х проводный шлейф. Металлический корпус, для установки на улице. Работает совместно с БИС (поставляется отдельно). Uпит=22...26 В, угол обзора 50°-90°, дальность срабатывания до 25 м (ТП-5), IP67, -60...+55°С
Предназначен для обнаружения возгорания, сопровождающегося появлением инфракрасного излучения от очагов пламени или тления.
Благодаря использованию принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех.
Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП), обеспечивающими в двухпроводном шлейфе пожарной сигнализации постоянное напряжение питания с допустимыми периодическими прерываниями или переполюсовкой длительностью не более 100 мс и частотой повторения не более 1,5 Гц. Выходной сигнал формируется увеличением тока потребления извещателя . Применяются, как правило, при групповых подключениях.
Модификация НАБАТ 1М со степенью защиты IP 67 во взрывозащищенном исполнении выполнена в металлическом корпусе, имеет повышенную прочность, полностью защена от проникновения пыли и влаги внутрь извещателя, предназначена для установки в помещения с особо сложными условиями эксплуатации и вне помещений на открытых площадках, в которых возможно образование взрывоопасных смесей.
При подключении извещателя к приемно-контрольным приборам не имеющим искробезопасных шлейфов необходимо использовать блок искрозащиты (БИС) , который в комплект не входит и заказывается отдельно. Используется один БИС на каждый шлейф. При подключении извещателя к приемно-контрольным приборам с искробезопасными шлейфами, параметры которых позволяют подключать данный извещатель, в использовании блока искрозащиты (БИС) нет необходимости.
...
Извещатель пожарный пламени ИК, подключение в 2-х пр шлейф. Метал. корпус, для установки на улице. Uпит=12...29 В, угол обзора 50°-90° , дальность срабатывания до 25 м (ТП-5), IP67, -60...+55°С.
Предназначен для обнаружения возгорания, сопровождающегося появлением инфракрасного излучения от очагов пламени или тления.
Благодаря использованию принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех.
Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП), обеспечивающими в двухпроводном шлейфе пожарной сигнализации постоянное напряжение питания с допустимыми периодическими прерываниями или переполюсовкой длительностью не более 100 мс и частотой повторения не более 1,5 Гц. Выходной сигнал формируется увеличением тока потребления извещателя . Применяются, как правило, при групповых подключениях.
Модификация НАБАТ 1М со степенью защиты IP 67 во взрывозащищенном исполнении выполнена в металлическом корпусе, имеет повышенную прочность, полностью защена от проникновения пыли и влаги внутрь извещателя, предназначена для установки в помещения с особо сложными условиями эксплуатации и вне помещений на открытых площадках, в которых возможно образование взрывоопасных смесей.
При подключении извещателя к приемно-контрольным приборам не имеющим искробезопасных шлейфов необходимо использовать блок искрозащиты (БИС) , который в комплект не входит и заказывается отдельно. Используется один БИС на каждый шлейф. При подключении извещателя к приемно-контрольным приборам с искробезопасными шлейфами, параметры которых позволяют подключать данный извещатель, в использовании блока искрозащиты (БИС) нет необходимости.
...
Извещатель пожарный пламени. ИК спектр. Взрывозащищенное (ВЗ) исполнение 1ExibIICT6. Подключение в 2-х проводный шлейф. Металлический корпус, для установки на улице. Работает совместно с БИС (поставляется отдельно), Uпит=22...26 В, угол обзора 50°- 90°, дальность срабатывания до 25 м (ТП-5), IP67, -60...+55°С.
Предназначен для обнаружения возгорания, сопровождающегося появлением инфракрасного излучения от очагов пламени или тления.
Благодаря использованию принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех.
Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП), обеспечивающими в двухпроводном шлейфе пожарной сигнализации постоянное напряжение питания с допустимыми периодическими прерываниями или переполюсовкой длительностью не более 100 мс и частотой повторения не более 1,5 Гц. Выходной сигнал формируется увеличением тока потребления извещателя . Применяются, как правило, при групповых подключениях.
Модификация НАБАТ 1М со степенью защиты IP 67 во взрывозащищенном исполнении выполнена в металлическом корпусе, имеет повышенную прочность, полностью защена от проникновения пыли и влаги внутрь извещателя, предназначена для установки в помещения с особо сложными условиями эксплуатации и вне помещений на открытых площадках, в которых возможно образование взрывоопасных смесей.
При подключении извещателя к приемно-контрольным приборам не имеющим искробезопасных шлейфов необходимо использовать блок искрозащиты (БИС) , который в комплект не входит и заказывается отдельно. Используется один БИС на каждый шлейф. При подключении извещателя к приемно-контрольным приборам с искробезопасными шлейфами, параметры которых позволяют подключать данный извещатель, в использовании блока искрозащиты (БИС) нет необходимости.
...
Извещатель пожарный пламени. ИК спектр. Взрывозащищенное (ВЗ) исполнение 1ExibIICT6. Функция контроля затыленности окна. Подключение в 2-х проводный шлейф. Металлический корпус, для установки на улице. Работает совместно с БИС (поставляется отдельно). Uпит=22...26 В, угол обзора 50°-90°, дальность срабатывания до 25 м (ТП-5), IP67, -60...+55°С
Предназначен для обнаружения возгорания, сопровождающегося появлением инфракрасного излучения от очагов пламени или тления.
Благодаря использованию принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех.
Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП), обеспечивающими в двухпроводном шлейфе пожарной сигнализации постоянное напряжение питания с допустимыми периодическими прерываниями или переполюсовкой длительностью не более 100 мс и частотой повторения не более 1,5 Гц. Выходной сигнал формируется увеличением тока потребления извещателя . Применяются, как правило, при групповых подключениях.
Модификация НАБАТ 1М со степенью защиты IP 67 во взрывозащищенном исполнении выполнена в металлическом корпусе, имеет повышенную прочность, полностью защена от проникновения пыли и влаги внутрь извещателя, предназначена для установки в помещения с особо сложными условиями эксплуатации и вне помещений на открытых площадках, в которых возможно образование взрывоопасных смесей.
При подключении извещателя к приемно-контрольным приборам не имеющим искробезопасных шлейфов необходимо использовать блок искрозащиты (БИС) , который в комплект не входит и заказывается отдельно. Используется один БИС на каждый шлейф. При подключении извещателя к приемно-контрольным приборам с искробезопасными шлейфами, параметры которых позволяют подключать данный извещатель, в использовании блока искрозащиты (БИС) нет необходимости.
...
Извещатель пожарный пламени ИК,спец версия при наличии в поле зрения нагретых тел с температурой 100°С-250°С, подключение в 2-х пр шлейф. Метал. корпус, для установки на улице. Uпит=12...29 В, угол обзора 50°-90° , дальность срабатывания до 25 м (ТП-5), IP67, -60...+55°С.
Предназначен для обнаружения возгорания, сопровождающегося появлением инфракрасного излучения от очагов пламени или тления.
Благодаря использованию принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех
Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП), обеспечивающими в двухпроводном шлейфе пожарной сигнализации постоянное напряжение питания с допустимыми периодическими прерываниями или переполюсовкой длительностью не более 100 мс и частотой повторения не более 1,5 Гц. Выходной сигнал формируется увеличением тока потребления извещателя . Применяются, как правило, при групповых подключениях.
...
Извещатель пожарный пламени инфракрасный многодиапазонный. Подключение в двухпроводный шлейф. Угол обзора 50°-90°, Uпит=12--29В, Iд=200мкА, IP41, –60 ...55°С
Предназначен для обнаружения возгорания, сопровождающегося появлением инфракрасного излучения от очагов пламени или тления.
Благодаря использованию принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех
Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП), обеспечивающими в двухпроводном шлейфе пожарной сигнализации постоянное напряжение питания с допустимыми периодическими прерываниями или переполюсовкой длительностью не более 100 мс и частотой повторения не более 1,5 Гц. Выходной сигнал формируется увеличением тока потребления извещателя . Применяются, как правило, при групповых подключениях.
Модификация НАБАТ 1 со степенью защиты IP 41 в обыкновенном исполнении имеет среднюю степень защиты от проникновения пыли и не имеет защиты от попадания влаги внутрь извещателя, предназначена для установки только в помещения, не содержащие взрывоопасные смеси газов, взвеси или аэрозоли.
Рекомендации по количеству извещателей, подключаемых в шлейф различных приемно-контрольных приборов приведены в разделе « Примеры схем подключения извещателей» .
Технические характеристики
|
Взрывозащищенность |
нет |
|
Максимальное расстояние, при котором за время, не превышающее 3 секунд, наблюдается устойчивое срабатывание извещателя от тестовых очагов |
ТП-5 – не менее 25 м, |
|
Напряжение питания |
12-29 В. |
|
Ток, потребляемый извещателями при номинальном напряжении электропитания: |
в дежурном режиме – не более 200 мкА, |
|
Угол обзора, в зависимости от дальности обнаружения очага возгорания (см. Руководство по эксплуатации , стр. 38) |
от 50° до 90°, |
|
Время срабатывания |
от 0,1 с. до 3 с. |
|
Степень защиты оболочкой |
IP 41 |
|
Диапазон рабочих температур |
от –60 до +55°С. |
|
Габаритные размеры извещателей |
не более 90x90x105 мм. |
|
Масса |
не более 260 г. |
|
Назначенный срок службы |
10 лет. |
|
Средняя наработка извещателей на отказ |
не менее 60 000час. |
|
Гарантийный срок эксплуатации |
18 месяцев с момента ввода его в эксплуатацию. |
...
Взрывозащищенный светильник Stabex HF
Для того чтобы проверить работоспособности извещателей «НАБАТ» во взрывозащищенном исполнении необходим тестовый взрывозащищенный комплект .
В комплект входят светильник Stabex HF взрывозащищенный, который представляет собой электрический фонарь выполненный во взрывозащищенном исполнении, имеющий маркировку взрывозащиты 2ExibIICT4 (сертификат соответствия № РОСС DE.ГБ05.В02674) и оптическая приставка ТЦАФ.301519.004.
Оптическая приставка – это помещенный в металлическую оправу (для обеспечения возможности соединения со светильником Stabex) интерференционный фильтр, выделяющий в ИК части спектра излучения лампы накаливания фонаря характерные для пламени спектральные линии по которым извещатели пламени «Набат» производят идентификацию пламени. Кроме того, интерференционный фильтр прозрачен в диапазоне длин волн видимой глазом части спектра, что позволяет легко наводить фонарь на фотоприемник тестируемого извещателя.
Модификации комплекта тестового взрывозащищенного
| Название | Состав комплекта | Применение |
| Комплект тестовый взрывозащищенный №1 | В комплект входят:
|
Предназначен для проверки работоспособности извещателей «НАБАТ» всех модификаций, кроме извещателей пламени «НАБАТ», изготовленных по специальному заказу. |
| Комплект тестовый взрывозащищенный №2 | В комплект входят:
|
Предназначен для проверки работоспособности извещателей «НАБАТ», изготовленных по специальному заказу для условий эксплуатации:
|
| Комплект тестовый взрывозащищенный №3 | В комплект входят:
|
Предназначен для проверки работоспособности извещателрей «НАБАТ», изготовленных по специальному заказу для условий эксплуатации:
|
...
Блок искрозащиты. Используется для подключения устройств находящихся во взрывоопасных зонах. Маркировка взрывозащиты [Exia]IIC (искобезопасная цепь). IP55, -40°С...+55°С
Предназначен для сопряжения пожарных приемно-контрольных приборов (ППК), расположенных вне взрывоопасной зоны с устройствами находящимися в зонах с взрывоопасной атмосферой, в том числе с извещателями пламени «НАБАТ» во взрывозащищенном исполнении.
|
Используется один БИС на один шлейф пожарной сигнализации Блок искрозащиты (БИС) должен устанавливаться только во взрывобезопасной зоне БИС необходимо заказывать при подключении взрывозащищенных извещателей «НАБАТ» к приемно-контрольным приборам не имеющим искробезопасных шлейфов пожарной сигнализации. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Маркировка взрывозащиты |
[Exi a ]IIC |
|
Параметры искробезопасной цепи |
Um=250В, U 0 =28,4В, I 0 =83мА, P 0 =0,59Вт, C 0 =0,07, L 0 =2мГн |
|
Диапазон напряжений питания |
22-26 В |
|
Степень защиты оболочкой |
IP55 |
|
Габаритные размеры не более: |
90x77,5x42 мм |
|
Масса |
170 г. |
...
Извещатель пожарный дымовой для обнаружения возгораний сопровождающихся появлением дыма, маркировка 0ExiaIIВТ6Х, IP30, -30 … +55 °С
Предназначен для обнаружения возгораний, сопровождающихся появлением дыма.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Чувствительность | 0,5 ... 0,2 дБ/м |
| Маркировка взрывозащиты | 0ExiaIIBT6X |
| Степень защиты оболочки | IP30 |
| Диапазон рабочих температур | минус 30 ... +55 °C |
| Ток потребления | 100 мкА |
| Тревожное извещение | Увеличение тока потребления |
...
Извещатель пожарный дымовой оптико-электронный линейный, состоит из модуля излучателя и модуля приемника, маркировка 0ExiaIIВТ6Х, IP41, -25 … +55 °С
Предназначен для обнаружения возгораний, сопровождающихся появлением дыма. Состоит из модуля излучателя (МИ) и модуля приемника (МП).
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Дальность действия | 8 .. 150 м |
| Маркировка взрывозащиты | 0ExiaIIBT6X |
| Степень защиты оболочки | IP41 |
| Диапазон рабочих температур | минус 25 ... +55 °C |
| Ток потребления: МИ МП |
10 мА 20 мА |
| Тревожное извещение | замыканием контактов реле |
...
Предназначен для обнаружения возгораний, сопровождающихся появлением открытого пламени.
Два исполнения отличаются зонами обнаружения, формируемыми разными входными окнами:
- зона обнаружения с углом обзора 60° и дальностью 17 м – ИПП330-8 "ИПП-Ех";
- зона обнаружения с углом обзора 12° и дальностью 60 м – ИПП330-8/1 "ИПП-Ех исп.1";
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Маркировка взрывозащиты | 0ExiaIIВT6X |
| Степень защиты оболочки | IP65 |
| Диапазон рабочих температур | -40...+55 °C |
| Ток потребления | 15 мА |
| Тревожное извещение | замыканием контактов реле |
...
Извещатель для ручного включения сигнала пожарной тревоги, маркировка 0ExiaIIВТ6Х, IP41, от минус 30 до +55 °С
Предназначен для ручного включения сигнала пожарной тревоги.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Маркировка взрывозащиты | 0ExiaIIВT6X |
| Степень защиты оболочки | IP41 |
| Диапазон рабочих температур | от минус 30 до +55 °С |
| Ток потребления | 100 мкА |
| Тревожное извещение | Увеличение тока потребления |
...
Описание

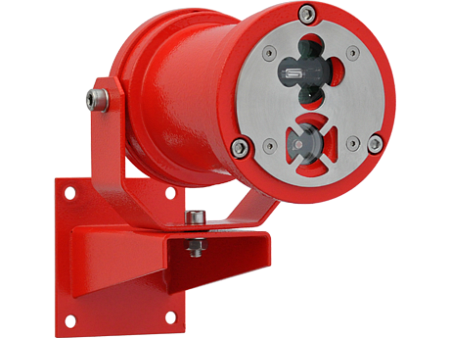

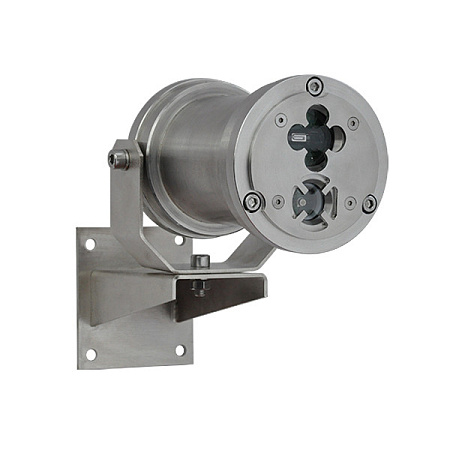

Спектрон-601-Exd-H/S, Спектрон-601-Exd-M/S представляет собой извещатель пожарный пламени инфракрасного/ ультрафиолетового (ИК/УФ) диапазонов. Извещатель выполнен в соответствии с требованиями стандарта пожарной безопасности СТБ EN 54-10-2009 на территории Республики Беларусь. Изготовлен согласно требованиям мировых стандартов, для высоконадежного обнаружения источников возгорания в сочетании с высокой степенью защиты от ложных срабатываний. Выполнен в соответствии с требованиями на взрывозащищенное оборудование группы I и подгрупп IIА, IIВ, IIС по ГОСТ Р 51330.0 (МЭК 60079-0) и соответствует маркировке взрывозащиты РВ ExdI/1ExdIICT5. Извещатель предназначен для эксплуатации во взрывоопасных зонах помещений и наружных территорий, а также в подземных выработках шахт, рудников и их наземных строениях. Конструкция прибора и схема расположения датчиков, позволяет получить результирующую диаграмму обнаружения источников возгорания в виде 90°-го конуса. Сигнал «ПОЖАР» формируется только тогда, когда ИК и УФ каналы извещателя одновременно регистрируют наличие открытого очага пламени.
Стандартная конфигурация извещателя включает в себя реле сигнала «ПОЖАР» и оптореле сигнала «НЕИСПРАВНОСТЬ». Супер-яркий светодиод на лицевой панели извещателя выполняет функции индикатора состояний. Корпус извещателя Спектрон-601-Exd-H/S выполнен из нержавеющей стали (12Х18Н10Т), корпус извещателя Спектрон-601-Exd-М/S выполнен из оцинкованной стали (сталь 10) и имеют степень защиты оболочкой (IP68) от воздействия внешней среды. Возможность работы извещателя в температурном диапазоне от минус 60ºС до плюс 75ºС.
В модификациях извещателей пламени Спектрон-601-Exd индекс "S" обозначает индвивидуальную настройку под конкретный объект со сложными условиями эксплуатации.
Характеристики
· Повышенная устойчивость к влаге, и низким температурам за счет применения контролируемой микропроцессором схемы подогрева.
· Возможность отключения функции подогрева.
· Стандартная комплектация с реле сигнала «ПОЖАР», и оптореле сигнала «НЕИСПРАВНОСТЬ».
· Использование супер-яркого светодиода индикации режимов извещателя («ПОЖАР», «НЕИСПРАВНОСТЬ», «ДЕЖУРНЫЙ», «ПОДОГРЕВ»).
· Работа в двух или четырехпроводной линии связи.
· Передача сигнала «НЕИСПРАВНОСТЬ» по двух или четырехпроводной линии связи.
· Отвечает соответствующим нормам по устойчивости к радио- и электромагнитным помехам.
· Взрывозащищённое исполнение корпуса, отвечающее требованиям мировых стандартов.
· Конструкция извещателя с использованием встроенного отсека концевой заделки кабелей.
· Использование монтажного кронштейна, облегчающего нацеливание извещателя.
· Автоматическая проверка оптических цепей. Извещатель не требует использования внешней тестовой лампы для проверки его работоспособности.
· Гарантийный срок 3 года.
...
Описание
Спектрон-601-Exd-H/S, Спектрон-601-Exd-M/S представляет собой извещатель пожарный пламени инфракрасного/ ультрафиолетового (ИК/УФ) диапазонов. Извещатель выполнен в соответствии с требованиями стандарта пожарной безопасности СТБ EN 54-10-2009 на территории Республики Беларусь. Изготовлен согласно требованиям мировых стандартов, для высоконадежного обнаружения источников возгорания в сочетании с высокой степенью защиты от ложных срабатываний. Выполнен в соответствии с требованиями на взрывозащищенное оборудование группы I и подгрупп IIА, IIВ, IIС по ГОСТ Р 51330.0 (МЭК 60079-0) и соответствует маркировке взрывозащиты РВ ExdI/1ExdIICT5. Извещатель предназначен для эксплуатации во взрывоопасных зонах помещений и наружных территорий, а также в подземных выработках шахт, рудников и их наземных строениях. Конструкция прибора и схема расположения датчиков, позволяет получить результирующую диаграмму обнаружения источников возгорания в виде 90°-го конуса. Сигнал «ПОЖАР» формируется только тогда, когда ИК и УФ каналы извещателя одновременно регистрируют наличие открытого очага пламени.
Стандартная конфигурация извещателя включает в себя реле сигнала «ПОЖАР» и оптореле сигнала «НЕИСПРАВНОСТЬ». Супер-яркий светодиод на лицевой панели извещателя выполняет функции индикатора состояний. Корпус извещателя Спектрон-601-Exd-H/S выполнен из нержавеющей стали (12Х18Н10Т), корпус извещателя Спектрон-601-Exd-М/S выполнен из оцинкованной стали (сталь 10) и имеют степень защиты оболочкой (IP68) от воздействия внешней среды. Возможность работы извещателя в температурном диапазоне от минус 60ºС до плюс 75ºС.
В модификациях извещателей пламени Спектрон-601-Exd индекс "S" обозначает индвивидуальную настройку под конкретный объект со сложными условиями эксплуатации.
Характеристики
· Повышенная устойчивость к влаге, и низким температурам за счет применения контролируемой микропроцессором схемы подогрева.
· Возможность отключения функции подогрева.
· Стандартная комплектация с реле сигнала «ПОЖАР», и оптореле сигнала «НЕИСПРАВНОСТЬ».
· Использование супер-яркого светодиода индикации режимов извещателя («ПОЖАР», «НЕИСПРАВНОСТЬ», «ДЕЖУРНЫЙ», «ПОДОГРЕВ»).
· Работа в двух или четырехпроводной линии связи.
· Передача сигнала «НЕИСПРАВНОСТЬ» по двух или четырехпроводной линии связи.
· Отвечает соответствующим нормам по устойчивости к радио- и электромагнитным помехам.
· Взрывозащищённое исполнение корпуса, отвечающее требованиям мировых стандартов.
· Конструкция извещателя с использованием встроенного отсека концевой заделки кабелей.
· Использование монтажного кронштейна, облегчающего нацеливание извещателя.
· Автоматическая проверка оптических цепей. Извещатель не требует использования внешней тестовой лампы для проверки его работоспособности.
· Гарантийный срок 3 года.
...
ОПИСАНИЕ

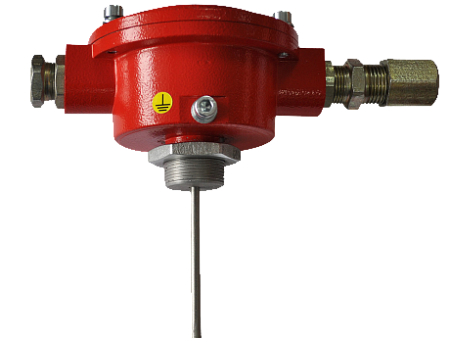

ИП 101-01-(А1, А2, B, C, D, E)M/S представляет собой автоматическое электронное устройство, которое при обнаружении изменения температуры в зоне контроля, выдает сигнал «ПОЖАР» в шлейф сигнализации приёмно-контрольного прибора в зависимости от скорости повышения температуры и заданного температурного класса.
По характеру реакции извещатель подразделяется на три режима:
· максимальный;
· дифференциальный;
· максимально–дифференциальный.
Для включения максимального режима, необходимо установить перемычку между контактами GND и Rtd (таблица 7), и выбрать температурный класс, см п. 5.4 настоящего РЭ.
Для включения дифференциального режима, необходимо убедиться в отсутствии перемычки между контактами GND и Rtd, см п. 5.3 настоящего РЭ, далее отключить температурный класс, см. табл. 8.
Для включения максимально–дифференциального режима, необходим о выбрать температурный класс согласно п. 5.4 настоящего РЭ, при этом перемычка должна отсутствовать, см. табл. 7.
Извещатель выполнен в соответствии с требованиями стандарта пожарной безопасности СТБ 2218-2011 на территории Республики Беларусь. Корпус извещателя изготовлен из алюминиевого сплава АК12 и имеет степень защиты (IP68) от воздействия внешней среды.
Извещатель выполнен в соответствии с требованиями на взрывозащищенное оборудование подгрупп IIА, IIВ, IIС по ГОСТ 30852.0 (МЭК 60079-0) и соответствует маркировке взрывозащиты 1Exd[ia]IICT4/Т5/Т6 X, где [ia] – внутренняя искробезопасная цепь.
Знак «Х» в маркировке взрывозащиты означает, что при эксплуатации извещателя следует защищать трубку чувствительного элемента от механических ударов.
Извещатель может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно классификации главы 7.3. ПУЭ (шестое издание), ГОСТ 30852.9, ГОСТ 30852.13 и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIA, IIВ и IIС. Извещатель можно использовать в шлейфах сигнализации на размыкание (последовательное включение) или на замыкание (параллельное включение).
Стандартная конфигурация извещателя включает в себя реле сигнала «ПОЖАР», и оптореле сигнала «НЕИСПРАВНОСТЬ». Супер-яркий светодиод, расположенный на корпусе извещателя выполняет функции индикатора состояний. Возможность работы извещателя в температурном диапазоне от минус 55ºС до плюс 85ºС.
Особенности
· Характер реакции максимальный, дифференциальный, максимально-дифференциальный.
· Стандартная комплектация с реле сигнала «ПОЖАР», и оптореле сигнала «НЕИСПРАВНОСТЬ».
· Использование супер-яркого светодиода индикации режимов извещателя («ПОЖАР», «НЕИСПРАВНОСТЬ», «ДЕЖУРНЫЙ»).
· Работа в двух или четырехпроводной линии связи.
· Передача сигнала «НЕИСПРАВНОСТЬ» по двух или четырехпроводной линии связи.
· Отвечает соответствующим нормам по устойчивости к радио- и электромагнитным помехам по СТБ 2218-2011.
· Взрывозащищённое исполнение корпуса, отвечающее требованиям мировых стандартов.
· Использование монтажного кронштейна К-05, облегчающего крепление извещателя к различным поверхностям.
· Гарантийный срок 3 года
...

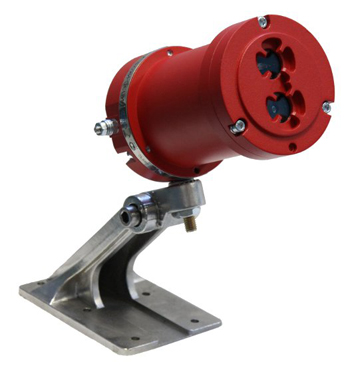

Извещатели пламени ИПЭС-ИК
Извещатели пламени ИПЭС-ИК используются для обнаружения возникновения пожара в поле зрения извещателей и выдачи аварийной (предупредительной) сигнализации на приборы приемно-контрольные пожарные и охранно-пожарные (ППКП).
Область применения:
- взрывоопасные и пожароопасные зоны помещений и наружных установок в местах установки технологического оборудования насосных станций магистральных нефтепроводов, резервуарных парков, наливных эстакад и т.д., при возможном возникновении взрыво- и пожароопасной смеси паров нефтепродуктов, природного газа и других углеводородов;
- взрыво- и пожароопасные объекты нефтегазового и топливно-энергетического комплексов, в том числе производственные площадки, транспортные системы и хранилища нефтегазового сектора, резервуары с нефтью, нефтепродуктами, природным газом и т.п.;
- морские нефтедобывающие / нефтеперерабатывающие платформы, суда и корабли ВМФ, в том числе подводный флот;
- в составе установок и комплексов противопожарной защиты и пожаротушения.
* при отсутствии мощных источников модулированного ИК-излучения
Основным преимуществом одноканальных извещателей пламени является их более низкая стоимость (по сравнению с комбинированными модификациями).
ИПЭС-ИК регистрирует электромагнитное излучение пламени в инфракрасном (ИК) спектральном оптическом диапазоне и является одноканальным извещателем. Оптические фильтры и конструкция приемников ИПЭС определяют область максимальной спектральной чувствительности ИК диапазона – 4,2…4,6 мкм, что обеспечивает максимальную чувствительность ИПЭС к электромагнитному излучению, сопровождающему горение, и невосприимчивость к паразитным засветкам помех, как естественного (солнце, молнии, радиационное излучение и т.п.), так и искусственного происхождения (лампы накаливания, электросварка и др.)
При отсутствии в поле зрения извещателя источников помех инфракрасного диапазона применение ИПЭС-ИК позволяет в полной мере обеспечить автоматический контроль и сигнализацию возникновения пожара. В случае наличия мощных источников ИК-излучения рекомендуется использовать дополнительные методы (например, контроль оператора) для снижения вероятности ложного срабатывания.
Функциональные особенности ИПЭС-ИК:
- взрывозащищённое исполнение;
- низкое энергопотребление;
- высокая чувствительность, невосприимчивость к источникам ложных срабатываний;
- наличие встроенных источников для сквозного контроля оптических каналов – режим автоматического самотестирования;
- выходные сигналы: аналоговый, цифровой, «сухие» контакты реле;
- мониторинг функционирования через ПК (стандартный выход RS-485), возможность применения как в качестве отдельного прибора, так и в составе систем охранно–пожарной сигнализации;
- возможность фиксации выходного сигнала «Пожар» после окончания действия причины появления сигнала тревоги;
- возможность блокировки выходного сигнала тревоги при проведении проверки (магнитный браслет[1]);
- поворотный кронштейн для ориентации на предполагаемый источник возгорания;
- высокая степень защиты от внешних воздействующих факторов окружающей среды, в т.ч. антикоррозионная защита и устойчивость к механическому воздействию;
- возможность дополнительной защиты от окружающей среды при установке на открытом воздухе (защитный козырек[2]);
- поддержка протоколов связи Modbus RTU (Hart, Profibus)[3];
- наличие специальных[3] вариантов исполнения в зависимости от особенностей эксплуатации извещателей.
...

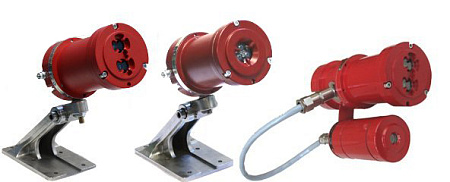

Извещатель пламени ИПЭС-УФ
Извещатели пламени ИПЭС-УФ используются для обнаружения возникновения пожара в поле зрения извещателей и выдачи аварийной (предупредительной) сигнализации на приборы приемно-контрольные пожарные и охранно-пожарные (ППКП).
Область применения:*
- взрывоопасные и пожароопасные зоны помещений и наружных установок в местах установки технологического оборудования насосных станций магистральных нефтепроводов, резервуарных парков, наливных эстакад и т.д., при возможном возникновении взрыво- и пожароопасной смеси паров нефтепродуктов, природного газа и других углеводородов;
- взрыво- и пожароопасные объекты нефтегазового и топливно-энергетического комплексов, в том числе производственные площадки, транспортные системы и хранилища нефтегазового сектора, резервуары с нефтью, нефтепродуктами, природным газом и т.п.;
- морские нефтедобывающие / нефтеперерабатывающие платформы, суда и корабли ВМФ, в том числе подводный флот;
- в составе установок и комплексов противопожарной защиты и пожаротушения.
* при отсутствии мощных источников модулированного УФ-излучения
Основным преимуществом одноканальных извещателей пламени является их более низкая стоимость (по сравнению с комбинированными модификациями).
ИПЭС-УФ регистрирует электромагнитное излучение пламени в ультрафиолетовом (УФ) спектральном оптическом диапазоне и является одноканальным извещателем. Оптические фильтры и конструкция приемников ИПЭС определяют область максимальной спектральной чувствительности УФ диапазона – 150…300 нм, что обеспечивает максимальную чувствительность ИПЭС к электромагнитному излучению, сопровождающему горение, и невосприимчивость к паразитным засветкам помех, как естественного (солнечный свет), так и искусственного происхождения (лампы накаливания, нагретые до высокой (более 1000°С) температуры предметы и т.п.)
При отсутствии в поле зрения извещателя источников помех ультрафыиолетового диапазона применение ИПЭС-УФ позволяет в полной мере обеспечить автоматический контроль и сигнализацию возникновения пожара. В случае наличия мощных источников УФ-излучения рекомендуется использовать дополнительные методы (например, контроль оператора) для снижения вероятности ложного срабатывания.
Функциональные особенности ИПЭС-УФ:
- взрывозащищённое исполнение;
- низкое энергопотребление;
- высокая чувствительность, невосприимчивость к источникам ложных срабатываний;
- наличие встроенных источников для сквозного контроля оптических каналов – режим автоматического самотестирования;
- выходные сигналы: аналоговый, цифровой, «сухие» контакты реле;
- мониторинг функционирования через ПК (стандартный выход RS-485), возможность применения как в качестве отдельного прибора, так и в составе систем охранно–пожарной сигнализации;
- возможность фиксации выходного сигнала «Пожар» после окончания действия причины появления сигнала тревоги;
- возможность блокировки выходного сигнала тревоги при проведении проверки (магнитный браслет[1]);
- поворотный кронштейн для ориентации на предполагаемый источник возгорания;
- высокая степень защиты от внешних воздействующих факторов окружающей среды, в т.ч. антикоррозионная защита и устойчивость к механическому воздействию;
- возможность дополнительной защиты от окружающей среды при установке на открытом воздухе (защитный козырек[2]);
- поддержка протоколов связи Modbus RTU (Hart, Profibus)[3];
- наличие специальных[3] вариантов исполнения в зависимости от особенностей эксплуатации извещателей.
...
Источники тестовые ИТЭС
Для проверки работоспособности извещателей пламени пожарных без демонтажа последних с их рабочих мест можно использовать тестовые источники излучения ИТЭС.
Область применения:
- взрывоопасные и пожароопасные зоны помещений и наружных установок в местах установки технологического оборудования насосных станций магистральных нефтепроводов, резервуарных парков, наливных эстакад и т.д., при возможном возникновении взрыво- и пожароопасной смеси паров нефтепродуктов, природного газа и других углеводородов;
- взрыво- и пожароопасные объекты нефтегазового и топливно-энергетического комплексов, в том числе производственные площадки, процессы нефте- и газодобычи, транспортные системы и хранилища нефтегазового сектора, резервуары с нефтью, нефтепродуктами, природным газом и т.п.;
- морские нефтедобывающие / нефтеперерабатывающие платформы, суда и корабли ВМФ, в том числе подводный флот, а также объекты газовых и автомобильных хозяйств, ГАЗС и АЗС;ТЭЦ, ГРЭС и ТЭК, склады ГСМ и т.д.;
- в составе установок и комплексов противопожарной защиты и пожаротушения.
Излучение ИТЭС имеет характеристики, максимально приближенные к характеристикам электромагнитного излучения, сопровождающего горение нефтепродуктов и их паров, природного газа и других углеводородов.
ИТЭС обеспечивает достоверную проверку работоспособности извещателей пламени:
|
Условное обозначение исполнения |
Типы извещателей пламени |
Расстояние, на котором ИТЭС обеспечивает срабатывание извещателей |
|
ИТЭС-ИК/УФ |
ИПЭС-ИК/УФ |
до 3 м |
|
ИПЭС-УФ |
до 4 м |
|
|
ИТЭС-М |
ИПЭС-ИК/УФ |
не менее 15 м (со штативом) |
|
ИПЭС-ИКМ |
не менее 15 м (со штативом) |
а также (при соответствующей замене лампы источника излучения) может быть использован для проверки аналогичного оборудования других производителей.
ИТЭС формирует направленное комплексное модулированное излучение с интенсивностью, достаточной для появления сигнала «Пожар» на выходе ИПЭС, на расстоянии соответствующем конкретному исполнению прибора.
Функциональные особенности ИТЭС:
- взрывозащищённое исполнение;
- портативность (компактные габаритные размеры и небольшой вес);
- простота использования, универсальность (проверка работоспособности различных типов извещателей пламени с помощью одного прибора);
- низкое энергопотребление, стандартизированные элементы питания;
- широкий температурный диапазон условий эксплуатации, защита от внешних воздействующих факторов окружающей среды.
Основные технические характеристики:
|
габаритные размеры, мм |
Æ60 х 380 |
|
масса |
менее 1,5 кг (с комплектом элементов питания) |
|
степень защиты корпуса |
IP 54 |
|
элементы питания (постоянного тока) |
3 шт., типоразмер R 20 «Duracel» |
|
суммарное время работы от одного (нового) комплекта элементов |
более 1 часа |
|
диапазон условий эксплуатации: - температура - влажность |
от минус 40 до 60 °С, до 93 % (при температуре 40 °С) |
...
Извещатели пламени пожарные взрывозащищённые Ладон ИП329
Извещатели пламени ИП329 предназначены для круглосуточной непрерывной работы во взрывоопасных зонах помещений и наружных установок 1 и 2 классов, как индивидуально, так и совместно с пультами приемно-контрольными (ППКП) и/или иными устройствами пожарной автоматики
- поддерживающими работу с интерфейсом RS-485 по протоколу «MODBUS-RTU»;
- реагирующими на изменение сопротивления в шлейфе пожарной сигнализации;
- обеспечивающими обработку стандартных токовых сигналов 4-20 мА.
Технические характеристики
| Наименование характеристики | Извещатель пламени ИП329 | Извещатель пламени ИП330 |
| Чувствительность к тестовым очагам пожара по ГОСТ Р 53325-2009 | ТП-5,ТП-6 | |
| Максимальное расстояние между извещателем ИП329/330 и очагом возгорания, до, м | 25 | |
| Время срабатывания, не более, с | 30 | |
| Угол обзора, не менее, градусов | 90 | 60 |
| Максимальная освещенность, при которой извещатель ИП329/330 не выдает ложного срабатывания, лк, не менее: лампа накаливания / люминисцентная лампа | 250/2500 | |
| Питание — постоянный ток напряжением, В | 12 — 28 | |
| Номинальное напряжение питания, В | 24 | |
| Режим работы | «Норма» «Пожар» «Неисправность» |
|
| Световая индикация режимов работы извещателя | Зеленый — «Норма» Красный — «Пожар» Оранжевый — «Неисправность» |
|
| Типы выходного сигнала | «Сухой контакт» 4-20 мА RS-485 | |
| Степень защиты от воды и пыли по ГОСТ14254-96, IP | 66 | |
| Диапазон температуры эксплуатации, °С | -60…+55 | -40…+50 |
| Габаритные размеры, не более (длина х ширина х высота), мм | 210х120х150 | |
Материал корпуса извещателей — алюминиевый сплав АК7 или АК9 (с содержанием Mg ?7,5% ) с защитным покрытием (полимерная краска). Извещатели в нерабочем состоянии (хранение, транспортирование и при перерывах в работе) соответствует ГОСТ Р 52931-2008 и условиям хранения и транспортирования 4 по ГОСТ 15150-69.
Извещатели пламени ИП329 обеспечивают:
- обнаружение пламени, исходящего от очагов возгораний, соответствующих тестовым очагам ТП5 и ТП6 по ГОСТ Р 53325-2009;
- передачу тревожного сообщения «Пожар» приборам ППК;
- передачу тревожного сообщения «Неисправность» приборам ППК;
- светодиодную индикацию состояния.
Извещатели пламени соответствуют конструкторской документации 908.3002.00.000, требованиям ТР ТС 012/2011, ГОСТ Р 52931, ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р 53325-2009, ГОСТ Р 52350.0-2005, ГОСТ Р 52350.1-2005, ГОСТ Р ЕН 13463-2009, ТУ 4371.154.12150638.2012.
Степень защиты от воды и пыли – IP66 по ГОСТ 14254-96.
Вид и уровень взрывозащиты извещателей — «взрывонепроницаемая оболочка d» по ГОСТ Р 52350.1 (МЭК 60079-1), маркировка взрывозащиты 1ExdIIBT6X по ГОСТ Р 52350.0 (МЭК 60079-0). Где Х означает особые условия эксплуатации
Извещатели пламени могут эксплуатироваться при температуре и влажности окружающего воздуха в диапазоне, соответствующем группе исполнения C4 согласно ГОСТ Р 52931 и УХЛ2 по ГОСТ 15150, в температурном диапазоне от — 50 оС до +55 оС для извещателей модификации ИП329, в температурном диапазоне от — 60 оС до +55 оС для модификации ИП329Х, и в температурном диапазоне от — 40 оС до +50 оС для модификации ИП330, при относительной влажности до 95% при 35°С без конденсации влаги.
По устойчивости к воздействию синусоидальных вибраций извещатели относятся к группе исполнения N2 по ГОСТ Р 52931-2008. Извещатели устойчивы к воздействию прямого механического удара с энергией 1,9 Дж, в соответствии с ГОСТ 53325-2009. По устойчивости к воздействию атмосферного давления извещатели соответствуют группе исполнения Р1 по ГОСТ Р 52931-2008.
По способу защиты человека от поражения электрическим током по ГОСТ Р 51350 извещатели пламени соответствуют III классу. По электромагнитной совместимости они соответствует требованиям ГОСТ Р 53325-2009 для второй степени жёсткости. Конструктивное исполнение извещателей обеспечивает их пожарную безопасность по ГОСТ Р 53325-2009.
ИП329 и ИП329Х – сенсор чувствительный к ультрафиолетовому излучению в диапазоне длин волн от 220 до 280 нм.
Исполнения извещателя
а) Базовое – подключение к шлейфу пожарной сигнализации по 4х-проводной схеме (2 линии – сигнальный шлейф, 2 линии — питание). Функция передачи сигнала «Пожар» осуществляется размыканием или замыканием сигнального шлейфа через реле «Пожар» типа «сухой контакт».
б) Расширенное – помимо функций базового исполнения, обладают дополнительными:
- самотестирование и контроль прозрачности защитного стекла, с выдачей сигнала «Неисправность» на выход извещателя (выходное реле «Неисправность» типа «сухой контакт») и на светодиодный индикатор, по внешнему запросу состояния — через RS-485, при наличии – на аналоговый выход 4-20 мА;
- ведение журнала событий, в котором регистрируются такие события, как включение питания, переход в дежурный режим, отключение питания, неисправность, пожарная тревога. Каждое событие имеет отметку времени и даты. Архивы событий хранятся в энергонезависимой памяти. Доступ к данным происходит через интерфейсный порт RS-485 по протоколу MODBUS;
- присвоение адреса для работы извещателя в адресных сетях, построенных на основе линий связи стандарта RS-485 с протоколом MODBUS;
- изменение настроек извещателя, таких как: время задержки сигнала о пожаре, граничный коэффициент загрязнения защитного стекла, период между запусками самотестирования и т.п.
Извещатель пламени состоит из взрывонепроницаемого корпуса, в котором размещены два основных модуля — сенсорный и логический.
Логический модуль (далее ЛМ) ИП329, ИП329Х одинаков и не зависит от модификации сенсорной части. ЛМ формирует выходные дискретные и аналоговые сигналы, обеспечивает светодиодную индикацию в зависимости от текущего режима работы. Значения сопротивлений контактов выходного реле в зависимости от режима.
Сенсорный модуль (далее СМ) определяет контролируемый признак пожара — наличие электромагнитного излучения соответствующей частоты (УФ или ИК, в зависимости от модификации), и передаёт сигнал логическому модулю, который формирует выходные сигналы и устанавливает состояние индикации в соответствии с ситуацией.
Сенсорный модуль имеет две модификации: ИП329 с детектором УФ (далее СМИП329) и ИП330, с детектором ИК излучения (далее СМИП330).
Извещатель СМИП329 представляет собой законченное автоматическое оптико-электронное устройство, осуществляющее регистрацию и электрическую сигнализацию о появлении пламени в контролируемом помещении. При появлении пламени чувствительный элемент регистрирует возникновение ультрафиолетового излучения и преобразует его в последовательность электрических импульсов. Далее электронная схема обрабатывает приходящую информацию и формирует сигнал «ПОЖАР» в виде изменения сопротивления сенсорной части.
Извещатель СМИП329 является единой конструкцией из четырёх печатных плат с элементами электронной схемы, соединенные между собой стойками.
Нижняя плата служит основанием конструкции и соединяется с корпусом винтами. На ней расположен шлейф из четырёх проводов, предназначенный для подачи питания к сенсорной части
и для передачи сигналов от сенсорной части к логической. Здесь же нанесена цифровая маркировка проводов шлейфа «1″, «2″, «3″, «4″.
...
Извещатели пламени пожарные взрывозащищённые Ладон ИП330
Извещатели пламени пожарные взрывозащищённые Ладон ИП330 предназначены для круглосуточной непрерывной работы во взрывоопасных зонах помещений и наружных установок 1 и 2 классов, как индивидуально, так и совместно с пультами приемно-контрольными (ППКП) и/или иными устройствами пожарной автоматики
- поддерживающими работу с интерфейсом RS-485 по протоколу «MODBUS-RTU»;
- реагирующими на изменение сопротивления в шлейфе пожарной сигнализации;
- обеспечивающими обработку стандартных токовых сигналов 4-20 мА.
В каждой из модификаций извещатели имеют два исполнения:
а) Базовое – подключение к шлейфу пожарной сигнализации по 4х-проводной схеме (2 линии – сигнальный шлейф, 2 линии — питание). Функция передачи сигнала «Пожар» осуществляется размыканием или замыканием сигнального шлейфа через реле «Пожар» типа «сухой контакт».
б) Расширенное – помимо функций базового исполнения, обладают дополнительными:
- самотестирование и контроль прозрачности защитного стекла, с выдачей сигнала «Неисправность» на выход извещателя (выходное реле «Неисправность» типа «сухой контакт») и на светодиодный индикатор, по внешнему запросу состояния — через RS-485, при наличии – на аналоговый выход 4-20 мА;
- ведение журнала событий, в котором регистрируются такие события, как включение питания, переход в дежурный режим, отключение питания, неисправность, пожарная тревога. Каждое событие имеет отметку времени и даты. Архивы событий хранятся в энергонезависимой памяти. Доступ к данным происходит через интерфейсный порт RS-485 по протоколу MODBUS;
- присвоение адреса для работы извещателя в адресных сетях, построенных на основе линий связи стандарта RS-485 с протоколом MODBUS;
- изменение настроек извещателя, таких как: время задержки сигнала о пожаре, граничный коэффициент загрязнения защитного стекла, период между запусками самотестирования и т.п.
Извещатели пламени ИП330 обеспечивают обнаружение пламени, исходящего от очагов возгораний, соответствующих тестовым очагам ТП5 и ТП6 по ГОСТ Р 53325-2009; передачу тревожного сообщения «Пожар» приборам ППК; передачу тревожного сообщения «Неисправность» приборам ППК; светодиодную индикацию состояния.
Извещатели пламени соответствуют конструкторской документации 908.3002.00.000, требованиям ТР ТС 012/2011, ГОСТ Р 52931, ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р 53325-2009, ГОСТ Р 52350.0-2005, ГОСТ Р 52350.1-2005, ГОСТ Р ЕН 13463-2009, ТУ 4371.154.12150638.2012.
Извещатели пламени могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов по ТР ТС 012/2011, ГОСТ Р 52350.10-2005 и ГОСТ Р 52350.14-2005 и во взрывоопасных зонах и помещениях всех классов в соответствии с «Правилами устройства электроустановок» (ПУЭ) гл. 7.3 и другими нормативно-техническими документами, регламентирующими применение электрооборудования во взрывоопасных зонах.
Степень защиты от воды и пыли – IP66 по ГОСТ 14254-96.
Вид и уровень взрывозащиты извещателей — «взрывонепроницаемая оболочка d» по ГОСТ Р 52350.1 (МЭК 60079-1), маркировка взрывозащиты 1ExdIIBT6X по ГОСТ Р 52350.0 (МЭК 60079-0). Где Х означает особые условия эксплуатации
Извещатели пламени могут эксплуатироваться при температуре и влажности окружающего воздуха в диапазоне, соответствующем группе исполнения C4 согласно ГОСТ Р 52931 и УХЛ2 по ГОСТ 15150, в температурном диапазоне от — 50 оС до +55 оС для извещателей модификации ИП329, в температурном диапазоне от — 60 оС до +55 оС для модификации ИП329Х, и в температурном диапазоне от — 40 оС до +50 оС для модификации ИП330, при относительной влажности до 95% при 35°С без конденсации влаги.
По устойчивости к воздействию синусоидальных вибраций извещатели относятся к группе исполнения N2 по ГОСТ Р 52931-2008. Извещатели устойчивы к воздействию прямого механического удара с энергией 1,9 Дж, в соответствии с ГОСТ 53325-2009. По устойчивости к воздействию атмосферного давления извещатели соответствуют группе исполнения Р1 по ГОСТ Р 52931-2008. Материал корпуса извещателей — алюминиевый сплав АК7 или АК9 (с содержанием Mg ?7,5% ) с защитным покрытием (полимерная краска). Извещатели в нерабочем состоянии (хранение, транспортирование и при перерывах в работе) соответствует ГОСТ Р 52931-2008 и условиям хранения и транспортирования 4 по ГОСТ 15150-69. По способу защиты человека от поражения электрическим током по ГОСТ Р 51350 извещатели пламени соответствуют III классу. По электромагнитной совместимости они соответствует требованиям ГОСТ Р 53325-2009 для второй степени жёсткости. Конструктивное исполнение извещателей обеспечивает их пожарную безопасность по ГОСТ Р 53325-2009.
Технические характеристики
| Наименование характеристики | Извещатель пламени ИП329 | Извещатель пламени ИП330 |
| Чувствительность к тестовым очагам пожара по ГОСТ Р 53325-2009 | ТП-5,ТП-6 | |
| Максимальное расстояние между извещателем ИП329/330 и очагом возгорания, до, м | 25 | |
| Время срабатывания, не более, с | 30 | |
| Угол обзора, не менее, градусов | 90 | 60 |
| Максимальная освещенность, при которой извещатель ИП329/330 не выдает ложного срабатывания, лк, не менее: лампа накаливания / люминисцентная лампа | 250/2500 | |
| Питание — постоянный ток напряжением, В | 12 — 28 | |
| Номинальное напряжение питания, В | 24 | |
| Режим работы | «Норма» «Пожар» «Неисправность» |
|
| Световая индикация режимов работы извещателя | Зеленый — «Норма» Красный — «Пожар» Оранжевый — «Неисправность» |
|
| Типы выходного сигнала | «Сухой контакт» 4-20 мА RS-485 | |
| Степень защиты от воды и пыли по ГОСТ14254-96, IP | 66 | |
| Диапазон температуры эксплуатации, °С | -60…+55 | -40…+50 |
| Габаритные размеры, не более (длина х ширина х высота), мм | 210х120х150 | |
ИП330 – сенсор чувствительный к инфракрасному излучению в диапазоне волн от 4 до 5 мкм.
Извещатель пламени состоит из взрывонепроницаемого корпуса, в котором размещены два основных модуля — сенсорный и логический.
Логический модуль ИП330 одинаков и не зависит от модификации сенсорной части. ЛМ формирует выходные дискретные и аналоговые сигналы, обеспечивает светодиодную индикацию в зависимости от текущего режима работы. Значения сопротивлений контактов выходного реле в зависимости от режима.
Сенсорный модуль (далее СМ) определяет контролируемый признак пожара — наличие электромагнитного излучения соответствующей частоты (УФ или ИК, в зависимости от модификации), и передаёт сигнал логическому модулю, который формирует выходные сигналы и устанавливает состояние индикации в соответствии с ситуацией.
Сенсорный модуль имеет две модификации: ИП329 с детектором УФ (далее СМИП329) и ИП330, с детектором ИК излучения (далее СМИП330).
Извещатель СМИП330 представляет собой законченное автоматическое оптико-электронное устройство, осуществляющее регистрацию и электрическую сигнализацию о появлении пламени. При появлении пламени чувствительный элемент регистрирует возникновение инфракрасного излучения и преобразует его в последовательность электрических импульсов. Далее электронная схема обрабатывает приходящую информацию и формирует сигнал «ПОЖАР» в виде изменения сопротивления сенсорной части.
Извещатель СЧИП330 представляет собой единую конструкцию из двух печатных плат с элементами электронной схемы, соединенные между собой стойками.
Нижняя плата является основанием конструкции и соединяется с корпусом винтами. На ней расположен шлейф из четырёх проводов, предназначенный для подачи питания к сенсорной части и для передачи сигнала от сенсорной части к логической. Здесь же нанесена цифровая маркировка проводов шлейфа «1″, «2″, «3″, «4″
...
ИПП330-07е «Гелиос» извещатель пламени пожарный взрывозащищенный
Извещатель ИПП330-07е «Гелиос» используется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
Конструкция: виброустойчивость (заливка компаундом), неокисляющиеся пружинные клеммы WAGO, выпускается в корпусе из алюминиевого сплава АК 12 ПЧ, отсутствие механических контактов
Извещатель пламени пожарный взрывозащищенный ИПП330-07е «Гелиос» предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при обнаружении возгораний.
Отличительные особенности:
- возможность работы в жестких климатических условиях от -60°С до +55°С
- подключение как на размыкание цепи, так и на замыкание
- наличие функции контроль загрязненности смотрового окна
- подключение в адресные системы пожарной сигнализации
- возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь
Характеристики:
- высокая пылевлагонепроницаемость IP66, IР67
- контролирует в двух диапозонах ИК-спектра наличие излучения пламени
- для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный.
...
Тестовый фонарь
«Тестовый фонарь» применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и во взрывоопасных зонах других производств; позволяет проводить проверку извещателя пламени ИПП330-07е Гелиос и его аналогов без демонтажа непосредственно на месте их установки, а также шлейфа и ПКП.
Особенности тестового фонаря - проверка работоспособности извещателя без демонтажа непосредственно в шлейфе ПС во взрывоопасной зоне, автономность в работе (время непрерывной работы не менее 12 часов при температуре окружающей среды 0 °С).
Ключевые характеристики:
- маркировка защиты от внешних воздействий IP 65
- материал корпуса полиамид
- включение одной рукой благодаря эргономичному выключателю.
Незаменим для специалистов, обеспечивающих надзор за пожарной безопасностью и техническим состоянием оборудования пожарной автоматики на пожаровзрывоопасных производствах.
В комплект поставки входит:
- cветильник Stabex HF представляющий собой электрический фонарь выполненный во взрывозащищенном исполнении, имеющий маркировку взрывозащиты 2ExibIICT4 (сертификат соответствия № РОСС DE.ГБ05.В02674).
- оптическая приставка – это помещенный в металлическую оправу (для обеспечения возможности соединения со светильником Stabex) интерференционный фильтр, выделяющий в ИК части спектра излучения лампы накаливания фонаря характерные для пламени спектральные линии по которым извещатели пламени ИПП330-07е "Гелиос" производят идентификацию пламени. Кроме того, интерференционный фильтр прозрачен в диапазоне длин волн видимой глазом части спектра, что позволяет легко наводить фонарь на фотоприемник тестируемого извещателя.
...
Извещатель пожарный тепловой взрывозащищенный ИП103-2/1-ТР
Извещатель пожарный тепловой взрывозащищенный ИП103-2/1-ТР предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.
Особенности и характеристики:
- ИП103-2/1-ТР пассивный, ток не потребляет
- при питании по искробезопасной цепи может устанавливаться в зону класса «0»
- высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
- подключение в адресные системы пожарной сигнализации
Извещатель пожарный тепловой взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Конструкция - неокисляющиеся пружинные клеммы WAGO, выпускается в корпусе из алюминиевого сплава АК 12 ПЧ, чувствительный элемент выполнен из нержавеющей стали
Настройка тепловых извещателей на температуру срабатывания.
...
Извещатель тепловой программируемый пожарный взрывозащищенный ИП101-07е
Извещатель тепловой программируемый пожарный взрывозащищенный ИП101-07е предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания и применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Характеристики:
- уникальная тепловая чувствительность
- световая индикация при срабатывании
- высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
Особенности:
- возможность работы в жестких климатических условиях до -60°С
- подключение, как на размыкание цепи, так и на замыкание
- условия эксплуатации извещателя в соответствии с температурным классом Т4/Т5/Т6
- подключение в адресные системы пожарной сигнализации
Конструкция - неокисляющиеся пружинные клеммы WAGO, выпускается в корпусе из алюминиевого сплава АК 12 ПЧ, чувствительный элемент выполнен из нержавеющей стали.
Настройка тепловых извещателей на температуру срабатывания
...
График работы
| День | Время | |
|---|---|---|
| Понедельник | 09:00 - 17:00 | |
| Вторник | 09:00 - 17:00 | |
| Среда |
09:00 - 17:00 |
|
| Четверг |
09:00 - 17:00 |
|
| Пятница |
09:00 - 16:00 |
|
| Суббота | Выходной | |
| Воскресенье | Выходной |
Для покупателя
Дата и номер регистрации в Торговом реестре Республики Беларусь 716060 от 10.06.2024
Регистрационный номер ЕГР: 691430930
*Работаем только с юр. лицами
Адрес
ООО «СервисСбытАвтоматика»Республика Беларусь
220024 г. Минск, ул. Стебенева, 12 офис 6
УНП 691430930
IBAN BY81BELB30121707520020226000
BIC BELBBY2X в ОАО «Банк БелВэб»
г. Минск, проспект Мира, 1
