Автоматика оповещения о пожаре
Принцип работы АОП
- Извещатели — устройства, которые обнаруживают возгорание.
- Приемно-контрольные приборы (ПКП) — устройства, принимающие сигналы от извещателей и обрабатывающие их.
- Оповещатели — устройства, которые подают сигналы о пожаре и помогают эвакуировать людей.
- Кабели и провода — линии связи, соединяющие извещатели, ПКП и оповещатели.
При возникновении пожара извещатели обнаруживают его и передают сигнал на ПКП. ПКП обрабатывает сигнал и в случае возгорания замка подает сигнал на оповещатели. Оповещатели включают световые и звуковые сигналы, а также голосовые сообщения о пожаре.
Типы извещателей
Существует несколько типов извещателей, которые используются в АОП:
- Тепловые извещатели реагируют на повышение температуры.
- Дымовые извещатели реагируют на появление дыма.
- Пламенные извещатели реагируют на открытое пламя.
- Многофункциональные извещатели объединяются в несколько типов ответов.
Основными типами оповещателей, применяемых в средствах массовой информации АОП, являются:
- Звуковые оповещатели издают громкий звуковой сигнал.
- Световые оповещатели включают мигающие светодиоды или лампы.
- Голосовые оповещатели передают голосовые сообщения о пожаре и путях эвакуации.
«УЗВ-Т» предназначены для работы в составе комплекта оборудования «Танго», для организации на одной выходной линии управления подзон предварительного и основного оповещения. УЗВ-Т разделяет одну входную линию на две, включаемых с задержками друг относительно друга.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Входное напряжение питания – (18 – 28)В;
- Выходное напряжение каждой линии - соответствует входному;
- Максимальный ток каждой линии – 5А;
- максимальный суммарный ток на обе линии 5А;
- Время задержки включения первой выходной линии - 0с;
- Время задержки включения второй выходной линии – 0с – 2.5мин;
- Ток потребления в режиме «Запуск» - 50мА;
- Диапазон рабочих температур от +5 до +40°С;
- Габаритные размеры не более - 70*40*35мм;
- Масса, не более – 0.3кг;
- Установленный срок службы не менее 8 лет.
- Уровень электромагнитных помех в месте эксплуатации не должен превышать требований, соответствующих классу жесткости 2 по ГОСТ 30379.
...
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение управления: 10 – 14В;
Количество реле "РМ12-2" – 6;
Тип контактов реле – переключающие;
Максимальный коммутируемый ток:
- при постоянном напряжении 30В – 10А;
- при переменном напряжении 220В – 10А
РМ имеет для каждого реле светодиодный индикатор включения;
Ток включения одного реле с учетом тока индикатора: 65мА;
Габаритные размеры (ШхВхГ): 220х160х50мм.
Масса, не более – 1,2кг.
Средняя наработка на отказ не менее 20000 ч;
Срок службы прибора не менее 10 лет;
Диапазон рабочих температур: от – 30 до +40°С;
Содержание драгоценных металлов – не содержит.
...

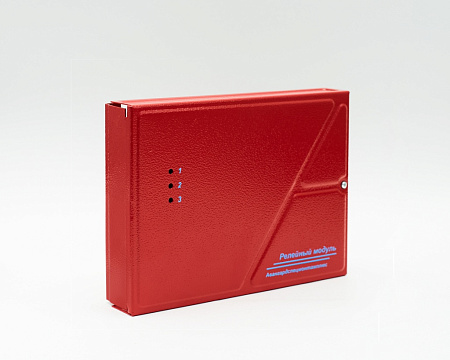

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение управления: 22 - 28 В;
Количество реле – 3;
Тип контактов реле – переключающие;
Максимальный коммутируемый ток:
- при постоянном напряжении 30В – 10А;
- при переменном напряжении 220В – 10А
РМ имеет для каждого реле светодиодный индикатор включения;
Ток включения одного реле с учетом тока индикатора: 40мА.
Габаритные размеры (ШхВхГ): 220х160х50мм.
Масса, не более – 1,2кг.
Средняя наработка на отказ не менее 20000 ч;
Срок службы прибора не менее 10 лет;
Диапазон рабочих температур: от – 30 до +40°С;
Содержание драгоценных металлов – не содержит.
...
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение управления: 10 – 14В;
Количество реле "РМ12" – 3;
Тип контактов реле – переключающие;
Максимальный коммутируемый ток:
- при постоянном напряжении 30В – 10А;
- при переменном напряжении 220В – 10А
РМ имеет для каждого реле светодиодный индикатор включения;
Ток включения одного реле с учетом тока индикатора: 65мА;
Габаритные размеры (ШхВхГ): 220х160х50мм.
Масса, не более – 1,2кг.
Средняя наработка на отказ не менее 20000 ч;
Срок службы прибора не менее 10 лет;
Диапазон рабочих температур: от – 30 до +40°С;
Содержание драгоценных металлов – не содержит.
...
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение управления: 22 - 28 В;
Количество реле – 6;
Тип контактов реле – переключающие;
Максимальный коммутируемый ток:
- при постоянном напряжении 30В – 10А;
- при переменном напряжении 220В – 10А
РМ имеет для каждого реле светодиодный индикатор включения;
Ток включения одного реле с учетом тока индикатора: 40мА.
Габаритные размеры (ШхВхГ): 220х160х50мм.
Масса, не более – 1,2кг.
Средняя наработка на отказ не менее 20000 ч;
Срок службы прибора не менее 10 лет;
Диапазон рабочих температур: от – 30 до +40°С;
Содержание драгоценных металлов – не содержит.
...
Прибор управления предназначен для построения систем управления оповещением и эвакуацией типа СО1 – СО2 и обеспечивает выполнение следующих основных функций:
- Управление речевыми, светозвуковыми, световыми оповещателями и указателями;
- Управление лампами аварийного освещения и устройствами разблокировки замков аварийных выходов;
- Прием сигналов «Пожар» от приборов приемно-контрольных пожарных (ППКП);
- Контроль исправности входных и выходных цепей;
- Контроль удаленных источников питания;
- Работу в ручном и автоматическом режиме.
ПУ предназначен для управления системами оповещения и эвакуации в шести независимых зонах.
Питание ПУ осуществляется от внешнего источника питания номинальным напряжением 24В.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Количество зон управления оповещением и эвакуацией -6;
- Выходов управления устройствами оповещения и эвакуации – 6;
- Максимальный ток каждого выхода управления – 5А;
- Количество входов запуска от приборов пожарной сигнализации (ППКП) – 6;
- Шлейфов контроля источника питания - 1(«КИП»);
- Выход, сигнализирующий о наличии сигнала «запуск» («пожар») – 1;
- Выход, сигнализирующий о наличии сигнала «неисправность» – 1;
- Напряжение питания - (21-28)В;
- Потребляемый ток в дежурном режиме не более 80мА, в режиме управления, без учета тока потребления нагрузок - не более 160мА;
- ПУ имеет встроенный звуковой сигнализатор;
- Габаритные размеры не более – 365x245x65 мм;
- Вес прибора не более – 1,4 кг;
- Средняя наработка прибора на отказ не менее 20000 ч;
- Срок службы прибора не менее 10 лет;
- Диапазон рабочих температур от плюс 5 до плюс 40°С.
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
Содержание драгоценных металлов:
- золото – 0,050373 г;
- серебро – 0,006282 г.
...
Прибор управления предназначен для построения систем управления оповещением и эвакуацией типа СО1 - СО3 и обеспечивает выполнение следующих основных функций:
- Прием сигналов «Пожар» от приборов приемно-контрольных пожарных (ППКП);
- Управление речевыми, светозвуковыми, световыми оповещателями и указателями;
- Хранение и воспроизведение спецтекстов (фонограмм);
- Управление лампами аварийного освещения и устройствами разблокировки замков аварийных выходов;
- Передачу сигналов микрофона и внешних источников звуковых программ на объектовые приборы оповещения;
- Контроль исправности входных и выходных цепей;
- Контроль удаленных источников питания;
- Работу в ручном и автоматическом режиме.
ПУ предназначен для управления системами оповещения и эвакуации в двух независимых зонах.
Питание ПУ осуществляется от внешнего источника питания номинальным напряжением 24В.
Для передачи сигналов микрофона и внешнего источника звуковых программ прибор комплектуется выносной микрофонной консолью
«Танго-МК-2».
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Количество зон управления оповещением и эвакуацией – 2;
- Выходных линий управления устройствами оповещения и эвакуации – 4;
- Максимальный коммутируемый ток каждой линии управления – 5А;
- Количество входов запуска от приборов пожарной сигнализации (ППКП) – 2;
- Количество выходов трансляции речевого сигнала – 4;
- Длительность фонограммы, содержащей спецтекст – до 120с;
- Воспроизведение фонограммы – циклически непрерывное;
- Шлейфов контроля источника питания («КИП») - 1;
- Выход, сигнализирующий о наличии сигнала «запуск» («пожар») – 1;
- Подключение микрофонной консоли - четырехпроводная линия;
- Максимальная длина выноса микрофонной консоли, м – 30;
- Вход подключения внешних источников звуковых программ – двухконтактный аудиоразъем 3,5 мм;
- Напряжение питания - (21-28)В;
- Потребляемый ток в дежурном режиме не более 80мА, в режиме управления, без учета тока потребления нагрузок - не более 200мА;
- ПУ имеет встроенный звуковой сигнализатор;
- Габаритные размеры не более – 250х225х65 мм;
- Вес прибора не более – 1кг;
- Средняя наработка прибора на отказ не менее 20000 ч;
- Установленный срок службы прибора не менее 10 лет;
- Диапазон рабочих температур от плюс 5 до плюс 40°С.
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
Содержание драгоценных металлов:
- золото – 0,011995г;
- серебро – 0,007948г.
...
Прибор управления предназначен для построения систем управления оповещением и эвакуацией типа СО1 - СО3 и обеспечивает выполнение следующих основных функций:
- Прием сигналов «Пожар» от приборов приемно-контрольных пожарных (ППКП);
- Управление речевыми, светозвуковыми, световыми оповещателями и указателями;
- Хранение и воспроизведение спецтекстов (фонограмм);
- Управление лампами аварийного освещения и устройствами разблокировки замков аварийных выходов;
- Передачу сигналов микрофона и внешних источников звуковых программ на объектовые приборы оповещения;
- Контроль исправности входных и выходных цепей;
- Контроль удаленных источников питания;
- Работу в ручном и автоматическом режиме.
ПУ предназначен для управления системами оповещения и эвакуации в двух независимых зонах.
Питание ПУ осуществляется от внешнего источника питания номинальным напряжением 24В.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Количество зон управления оповещением и эвакуацией – 2;
- Выходных линий управления устройствами оповещения и эвакуации – 4;
- Максимальный коммутируемый ток каждой линии управления – 5А;
- Количество входов запуска от приборов пожарной сигнализации (ППКП) – 2;
- Количество выходов трансляции речевого сигнала – 4;
- Длительность фонограммы, содержащей спецтекст – до 120с;
- Воспроизведение фонограммы – циклически непрерывное;
- Шлейфов контроля источника питания («КИП») - 1;
- Выход, сигнализирующий о наличии сигнала «запуск» («пожар») – 1;
- Подключение микрофонной консоли - четырехпроводная линия;
- Максимальная длина выноса микрофонной консоли, м – 30;
- Вход подключения внешних источников звуковых программ – двухконтактный аудиоразъем 3,5 мм;
- Напряжение питания - (21-28)В;
- Потребляемый ток в дежурном режиме не более 80мА, в режиме управления, без учета тока потребления нагрузок - не более 200мА;
- ПУ имеет встроенный звуковой сигнализатор;
- Габаритные размеры не более – 120х290х75 мм;
- Вес прибора не более – 0,45кг;
- Средняя наработка прибора на отказ не менее 20000 ч;
- Установленный срок службы прибора не менее 10 лет;
- Диапазон рабочих температур от плюс 5 до плюс 40°С.
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
Содержание драгоценных металлов:
- золото – 0,011995г;
- серебро – 0,007948г.
...
Усилитель мощности «Танго-ОП/ГР20» (в дальнейшем усилитель) предназначен для усиления аудиосигналов и их трансляции на звуковоспроизводящие колонки и рупорные громкоговорители с трансформаторным входом.
Усилитель мощности «Танго-ОП/ГР20МР» отличается от приведенного выше лишь наличием записанной «стандартной» фонограммы длительностью до 45с.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Максимальная, долговременная, среднеквадратичная мощность 20 Вт;
- Максимальная, кратковременная, среднеквадратичная мощность 25 Вт:
- Диапазон эффективно воспроизводимых частот: 50Гц – 18кГц;
- Коэффициент нелинейных искажений, %, не более: 0,1;
- Номинальное выходное напряжение, В – 100;
- Номинальный выходной импеданс, Ом – 500;
- Номинальное напряжение питания, В – 24В;
- Допустимый диапазон напряжения питания – (21- 28)В;
- Потребляемый ток в режиме покоя – 0,1А;
- Потребляемый ток при максимальной нагрузке 1,5А:
- Потребляемый ток при произвольной нагрузке и напряжении питания 24В:
Танго - ОП/ГР20 - I = Р/(24*0,6) + 0,1 (А),
где P – суммарная мощность подключенных оповещателей.
- Усилитель обеспечивают контроль цепей подключения громкоговорителей;
- Усилитель обеспечивают передачу информации о неисправности цепей подключения громкоговорителей на прибор управления («Танго-ПУ/БП-2», «Танго-ПУ/ЗК»);
- Габаритные размеры устройства (ШхВхГ) не более: 246х145х60 мм;
- Масса устройства не более 1,3кг.
- Средняя наработка прибора на отказ не менее 20000 ч;
- Установленный срок службы прибора не менее 10 лет;
- Диапазон рабочих температур: от +5 до +40°С;
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
Содержание драгоценных металлов:
- золото – 0,005815г.,
- серебро – 0,003594г.
...
Модуль индикации выносной «Танго-МИ» (в дальнейшем - МИ) предназначен для работы в составе комплекта оборудования системы оповещения «Танго».
Модуль обеспечивает прием от центрального прибора управления «Танго-ПУ» сигналов о состоянии элементов системы и режимах их работы по цифровой линии передачи данных и отображение этих состояний на единичных светодиодных индикаторах и жидкокристаллическом символьном индикаторе.
МИ может выполнять следующие основные функции:
- световую индикацию сигналов «Внимание», «Пожар», «Тревога», возникающих в системе;
- световую индикацию сигнала неисправности при неисправности какого либо из элементов системы пожарной сигнализации или внешних цепей (шлейфов сигнализации, линий оповещения);
- отображение даты, времени, текушего события и количества событий в мамяти модуля;
- просмотр журнала событий.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- напряжение питания – (24 ± 4)В;
- потребляемый ток: в дежурном режиме - не более 150 мА; в режиме «Пожар» – не более 150 мА;
- габаритные размеры – не более 250*230* 65 мм;
- масса – не более 1,0 кг;
- диапазон рабочих температур от плюс 5 до плюс 40 °С
- вид связи с «Танго-ПУ» – двухпроводная линия, интерфейс RS-485.
...
Усилители мощности «Танго-ОП/ГР100» (в дальнейшем усилитель) предназначен для усиления аудиосигналов и их трансляции на звуковоспроизводящие колонки и рупорные громкоговорители с трансформаторным входом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальное напряжение питания – 24В;
- Допустимый диапазон напряжения питания – (21- 30)В;
- Номинальное напряжение входного сигнала – 2,85В;
- Максимальное напряжение входного сигнала – 3,3В;
- Номинальная, долговременная, среднеквадратичная мощность, при номинальных напряжениях питания и входного сигнала – не менее 100Вт;
- Максимальная, кратковременная, среднеквадратичная мощность при максимальных напряжениях питания и входного сигнала – не более 140Вт;
- Диапазон эффективно воспроизводимых частот – 135Гц – 17кГц;
- Неравномерность частотной характеристики – не более 6дБ;
- Коэффициент нелинейных искажений – не более 1%.
- Номинальное выходное напряжение – 100В;
- Номинальный выходной импеданс – не более 0,1Ом;
- Потребляемый ток в режиме покоя – не более 0,1А;
- Потребляемый ток при номинальной нагрузке – не более 5,5А:
- Потребляемый ток при произвольной нагрузке:
I = P / (U*0,83) + 0,1 (A),
- где P – суммарная мощность подключенных оповещателей;
- U – напряжение питания.
- Усилители обеспечивают контроль цепей подключения громкоговорителей;
- Усилители обеспечивают передачу информации о неисправности цепей подключения громкоговорителей на прибор управления («Танго-ПУ/БП-2», «Танго-ПУ/ЗК»);
- Габаритные размеры устройства (ШхВхГ) не более: 220х160х50 мм;
- Масса устройства – не более 2 кг:
- Средняя наработка прибора на отказ не менее 20000 ч;
- Установленный срок службы прибора не менее 10 лет;
- Диапазон рабочих температур: от +5 до +40°С;
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
- защита обеспечиваемая оболочкой по ГОСТ 14254-96 – IP20
- Содержание драгоценных металлов:
- золото – 0,005088г., серебро – 0,010472г.
...
Комплект оборудования предназначен для построения зональных систем управления оповещением и эвакуацией типа СО3 – СО5. Комплект реализован по модульному принципу на основе распределенных узлов и предназначен для построения систем управления оповещением и эвакуацией относительно больших объектов, в основном 4-го и 5-го типа, а также для объектов с системами оповещения 3-го типа, имеющими большое количество зон. Может использоваться для управления оповещением и эвакуацией как в пределах одного здания, так и для объектов состоящих из комплекса зданий. Минимальное число зон оповещения - 2, максимальное - 32.
Питание приборов комплекта осуществляется от внешнего источника питания номинальным напряжением 24В.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
- Модульный принцип построения. До 32-х независимых зон оповещения, до 64 – независимых выходов управления;
- Автоматический, от ППКП и ручной запуск системы;
- Возможность ручного включения любого выхода управления или любой группы выходов;
- Возможность отключения автоматического запуска любой зоны;
- Управление речевыми, светозвуковыми, световыми оповещателями и указателями;
- Управление лампами аварийного освещения и устройствами разблокировки замков аварийных выходов;
- Запись, хранение и воспроизведение спецтекстов (фонограмм) на объектовых приборах речевого оповещения;
- Автоматическое воспроизведение нескольких фонограмм (каждая в своем зональном коммутаторе);
- Передача сигналов микрофона и внешних источников звуковых программ на объектовые приборы оповещения;
- Программируемая задержка включения всех выходов управления;
- Подключение до 4 удаленных микрофонных консолей;
- Возможность передачи команд микрофона и внешних источников звуковых программ по любому из 64-х направлений;
- Возможность активации до 4-х дополнительных фонограмм в каждой консоли;
- Двухсторонняя связь зон оповещения с диспетчерской;
- Возможность программирования дополнительных вариантов эвакуации;
- Возможность программирования резервных вариантов эвакуации;
- Подключение до 5 вызывных устройств на каждую зону (до 10 на зональный коммутатор);
- Автоматическое определение зоны вызова;
- Контроль входных, выходных линий и линий связи;
- Контроль удаленных источников питания;
- Возможность использования для диспетчерских передач и озвучивания.
...

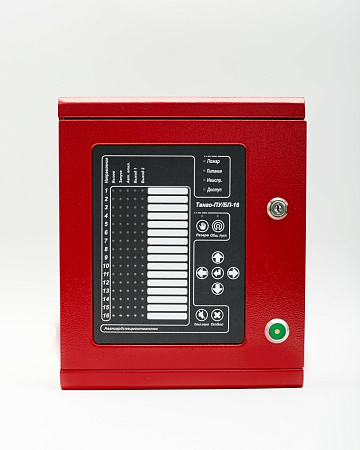

Комплект оборудования предназначен для построения зональных систем управления оповещением и эвакуацией типа СО3 – СО5. Комплект реализован по модульному принципу на основе распределенных узлов и предназначен для построения систем управления оповещением и эвакуацией относительно больших объектов, в основном 4-го и 5-го типа, а также для объектов с системами оповещения 3-го типа, имеющими большое количество зон. Может использоваться для управления оповещением и эвакуацией как в пределах одного здания, так и для объектов состоящих из комплекса зданий. Минимальное число зон оповещения - 2, максимальное - 32.
Питание приборов комплекта осуществляется от внешнего источника питания номинальным напряжением 24В.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
- Модульный принцип построения. До 32-х независимых зон оповещения, до 64 – независимых выходов управления;
- Автоматический, от ППКП и ручной запуск системы;
- Возможность ручного включения любого выхода управления или любой группы выходов;
- Возможность отключения автоматического запуска любой зоны;
- Управление речевыми, светозвуковыми, световыми оповещателями и указателями;
- Управление лампами аварийного освещения и устройствами разблокировки замков аварийных выходов;
- Запись, хранение и воспроизведение спецтекстов (фонограмм) на объектовых приборах речевого оповещения;
- Автоматическое воспроизведение нескольких фонограмм (каждая в своем зональном коммутаторе);
- Передача сигналов микрофона и внешних источников звуковых программ на объектовые приборы оповещения;
- Программируемая задержка включения всех выходов управления;
- Подключение до 4 удаленных микрофонных консолей;
- Возможность передачи команд микрофона и внешних источников звуковых программ по любому из 64-х направлений;
- Возможность активации до 4-х дополнительных фонограмм в каждой консоли;
- Двухсторонняя связь зон оповещения с диспетчерской;
- Возможность программирования дополнительных вариантов эвакуации;
- Возможность программирования резервных вариантов эвакуации;
- Подключение до 5 вызывных устройств на каждую зону (до 10 на зональный коммутатор);
- Автоматическое определение зоны вызова;
- Контроль входных, выходных линий и линий связи;
- Контроль удаленных источников питания;
- Возможность использования для диспетчерских передач и озвучивания.
...
Комплект оборудования предназначен для построения зональных систем управления оповещением и эвакуацией типа СО3 – СО5. Комплект реализован по модульному принципу на основе распределенных узлов и предназначен для построения систем управления оповещением и эвакуацией относительно больших объектов, в основном 4-го и 5-го типа, а также для объектов с системами оповещения 3-го типа, имеющими большое количество зон. Может использоваться для управления оповещением и эвакуацией как в пределах одного здания, так и для объектов состоящих из комплекса зданий. Минимальное число зон оповещения - 2, максимальное - 32.
Питание приборов комплекта осуществляется от внешнего источника питания номинальным напряжением 24В.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
- Модульный принцип построения. До 32-х независимых зон оповещения, до 64 – независимых выходов управления;
- Автоматический, от ППКП и ручной запуск системы;
- Возможность ручного включения любого выхода управления или любой группы выходов;
- Возможность отключения автоматического запуска любой зоны;
- Управление речевыми, светозвуковыми, световыми оповещателями и указателями;
- Управление лампами аварийного освещения и устройствами разблокировки замков аварийных выходов;
- Запись, хранение и воспроизведение спецтекстов (фонограмм) на объектовых приборах речевого оповещения;
- Автоматическое воспроизведение нескольких фонограмм (каждая в своем зональном коммутаторе);
- Передача сигналов микрофона и внешних источников звуковых программ на объектовые приборы оповещения;
- Программируемая задержка включения всех выходов управления;
- Подключение до 4 удаленных микрофонных консолей;
- Возможность передачи команд микрофона и внешних источников звуковых программ по любому из 64-х направлений;
- Возможность активации до 4-х дополнительных фонограмм в каждой консоли;
- Двухсторонняя связь зон оповещения с диспетчерской;
- Возможность программирования дополнительных вариантов эвакуации;
- Возможность программирования резервных вариантов эвакуации;
- Подключение до 5 вызывных устройств на каждую зону (до 10 на зональный коммутатор);
- Автоматическое определение зоны вызова;
- Контроль входных, выходных линий и линий связи;
- Контроль удаленных источников питания;
- Возможность использования для диспетчерских передач и озвучивания.
...
Комплект оборудования предназначен для построения зональных систем управления оповещением и эвакуацией типа СО3 – СО5. Комплект реализован по модульному принципу на основе распределенных узлов и предназначен для построения систем управления оповещением и эвакуацией относительно больших объектов, в основном 4-го и 5-го типа, а также для объектов с системами оповещения 3-го типа, имеющими большое количество зон. Может использоваться для управления оповещением и эвакуацией как в пределах одного здания, так и для объектов состоящих из комплекса зданий. Минимальное число зон оповещения - 2, максимальное - 32.
Питание приборов комплекта осуществляется от внешнего источника питания номинальным напряжением 24В.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
- Модульный принцип построения. До 32-х независимых зон оповещения, до 64 – независимых выходов управления;
- Автоматический, от ППКП и ручной запуск системы;
- Возможность ручного включения любого выхода управления или любой группы выходов;
- Возможность отключения автоматического запуска любой зоны;
- Управление речевыми, светозвуковыми, световыми оповещателями и указателями;
- Управление лампами аварийного освещения и устройствами разблокировки замков аварийных выходов;
- Запись, хранение и воспроизведение спецтекстов (фонограмм) на объектовых приборах речевого оповещения;
- Автоматическое воспроизведение нескольких фонограмм (каждая в своем зональном коммутаторе);
- Передача сигналов микрофона и внешних источников звуковых программ на объектовые приборы оповещения;
- Программируемая задержка включения всех выходов управления;
- Подключение до 4 удаленных микрофонных консолей;
- Возможность передачи команд микрофона и внешних источников звуковых программ по любому из 64-х направлений;
- Возможность активации до 4-х дополнительных фонограмм в каждой консоли;
- Двухсторонняя связь зон оповещения с диспетчерской;
- Возможность программирования дополнительных вариантов эвакуации;
- Возможность программирования резервных вариантов эвакуации;
- Подключение до 5 вызывных устройств на каждую зону (до 10 на зональный коммутатор);
- Автоматическое определение зоны вызова;
- Контроль входных, выходных линий и линий связи;
- Контроль удаленных источников питания;
- Возможность использования для диспетчерских передач и озвучивания.
...

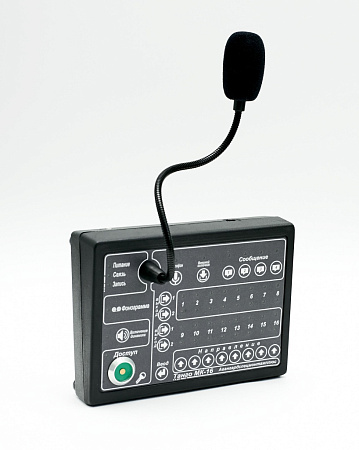

Микрофонная консоль «Танго-МК» предназначена для передачи сигналов микрофона и внешних источников звуковых программ на объектовые приборы оповещения, подключается к прибору управления «Танго-ПУ/БП», имеет встроенный микрофонный усилитель и кнопки выбора зоны трансляции, индикацию включенных выходов, содержит схему с 4-мя дополнительными фонограммами и соответственно кнопки выбора этих фонограмм.
С панели «Танго-МК» можно осуществить трансляцию сигналов микрофона и внешнего источника звуковых программ по любому выходу любого зонального коммутатора, включить дополнительную фонограмму самой микрофонной консоли.
МК обеспечивает:
- Усиление сигналов микрофона и их передачу на прибор управления;
- Прием, усиление и передачу на прибор управления сигналов внешних источников звуковых программ;
- Запись хранение и воспроизведение 4-х дополнительных фонограмм;
- Индикацию включенных выходов управления зональных коммутаторов;
- Выбор выходов зональных коммутаторов для трансляции звуковых программ и микрофонных сообщений.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Напряжение питания – (24±4)В;
- Максимальный потребляемый ток в дежурном режиме: 60мА;
- Максимальный потребляемый ток в режиме «Пожар»: 60мА;
- Габаритные размеры «Танго-МК-**»без учета микрофона не более – 190*140*55мм;
- Масса нетто «Танго-МК-**» не более 0,7кг;
- Степень защиты, обеспечиваемая оболочкой IP-41 по ГОСТ 14254;
- Средняя наработка прибора на отказ не менее 20000 ч;
- Срок службы прибора не менее 10 лет;
- Диапазон рабочих температур от +5 до +40°С;
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
- Содержание драгоценных металлов:
- золото: 0,016210г.,
- серебро: 0,011614г..
...
Микрофонная консоль «Танго-МК» предназначена для передачи сигналов микрофона и внешних источников звуковых программ на объектовые приборы оповещения, подключается к прибору управления «Танго-ПУ/БП», имеет встроенный микрофонный усилитель и кнопки выбора зоны трансляции, индикацию включенных выходов, содержит схему с 4-мя дополнительными фонограммами и соответственно кнопки выбора этих фонограмм.
С панели «Танго-МК» можно осуществить трансляцию сигналов микрофона и внешнего источника звуковых программ по любому выходу любого зонального коммутатора, включить дополнительную фонограмму самой микрофонной консоли.
МК обеспечивает:
- Усиление сигналов микрофона и их передачу на прибор управления;
- Прием, усиление и передачу на прибор управления сигналов внешних источников звуковых программ;
- Запись хранение и воспроизведение 4-х дополнительных фонограмм;
- Индикацию включенных выходов управления зональных коммутаторов;
- Выбор выходов зональных коммутаторов для трансляции звуковых программ и микрофонных сообщений.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Напряжение питания – (24±4)В;
- Максимальный потребляемый ток в дежурном режиме: 70мА;
- Максимальный потребляемый ток в режиме «Пожар»: 70мА;
- Габаритные размеры «Танго-МК-**»без учета микрофона не более – 190*140*55мм;
- Масса нетто «Танго-МК-**» не более 0,7кг;
- Степень защиты, обеспечиваемая оболочкой IP-41 по ГОСТ 14254;
- Средняя наработка прибора на отказ не менее 20000 ч;
- Срок службы прибора не менее 10 лет;
- Диапазон рабочих температур от +5 до +40°С;
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
Содержание драгоценных металлов:
- золото: 0,016210г.,
- серебро: 0,011614г..
...
Микрофонная консоль «Танго-МК» предназначена для передачи сигналов микрофона и внешних источников звуковых программ на объектовые приборы оповещения, подключается к прибору управления «Танго-ПУ/БП», имеет встроенный микрофонный усилитель и кнопки выбора зоны трансляции, индикацию включенных выходов, содержит схему с 4-мя дополнительными фонограммами и соответственно кнопки выбора этих фонограмм.
С панели «Танго-МК» можно осуществить трансляцию сигналов микрофона и внешнего источника звуковых программ по любому выходу любого зонального коммутатора, включить дополнительную фонограмму самой микрофонной консоли.
МК обеспечивает:
- Усиление сигналов микрофона и их передачу на прибор управления;
- Прием, усиление и передачу на прибор управления сигналов внешних источников звуковых программ;
- Запись хранение и воспроизведение 4-х дополнительных фонограмм;
- Индикацию включенных выходов управления зональных коммутаторов;
- Выбор выходов зональных коммутаторов для трансляции звуковых программ и микрофонных сообщений.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Напряжение питания – (24±4)В;
- Максимальный потребляемый ток в дежурном режиме: 80мА;
- Максимальный потребляемый ток в режиме «Пожар»: 80мА;
- Габаритные размеры «Танго-МК-**»без учета микрофона не более – 190*140*55мм;
- Масса нетто «Танго-МК-**» не более 0,7кг;
- Степень защиты, обеспечиваемая оболочкой IP-41 по ГОСТ 14254;
- Средняя наработка прибора на отказ не менее 20000 ч;
- Срок службы прибора не менее 10 лет;
- Диапазон рабочих температур от +5 до +40°С;
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
Содержание драгоценных металлов:
- золото: 0,084575г.,
- серебро: 0,006834г..
...
Микрофонная консоль «Танго-МК» предназначена для передачи сигналов микрофона и внешних источников звуковых программ на объектовые приборы оповещения, подключается к прибору управления «Танго-ПУ/БП», имеет встроенный микрофонный усилитель и кнопки выбора зоны трансляции, индикацию включенных выходов, содержит схему с 4-мя дополнительными фонограммами и соответственно кнопки выбора этих фонограмм.
С панели «Танго-МК» можно осуществить трансляцию сигналов микрофона и внешнего источника звуковых программ по любому выходу любого зонального коммутатора, включить дополнительную фонограмму самой микрофонной консоли.
МК обеспечивает:
- Усиление сигналов микрофона и их передачу на прибор управления;
- Прием, усиление и передачу на прибор управления сигналов внешних источников звуковых программ;
- Запись хранение и воспроизведение 4-х дополнительных фонограмм;
- Индикацию включенных выходов управления зональных коммутаторов;
- Выбор выходов зональных коммутаторов для трансляции звуковых программ и микрофонных сообщений.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Напряжение питания – (24±4)В;
- Максимальный потребляемый ток в дежурном режиме: 90мА;
- Максимальный потребляемый ток в режиме «Пожар»: 90мА;
- Габаритные размеры «Танго-МК-**»без учета микрофона не более – 190*140*55мм;
- Масса нетто «Танго-МК-**» не более 0,7кг;
- Степень защиты, обеспечиваемая оболочкой IP-41 по ГОСТ 14254;
- Средняя наработка прибора на отказ не менее 20000 ч;
- Срок службы прибора не менее 10 лет;
- Диапазон рабочих температур от +5 до +40°С;
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
Содержание драгоценных металлов:
- золото: 0,075389г;
- серебро: 0,012057г.
...
Зональный коммутатор (ЗК) предназначен для работы в составе систем управления оповещением и эвакуацией совместно с прибором управления
«Танго-ПУ/БП-**».
Коммутатор обеспечивает прием управляющих команд от прибора управления и передачу на прибор необходимой информации по цифровой линии передачи данных.
Зональный коммутатор выполняет следующие основные функции:
- Прием сигналов «Пожар» от приборов приемно-контрольных пожарных (ППКП) через дискретные входы запуска;
- Прием команд на включение линий управления и фонограммы от прибора управления;
- Управление речевыми, светозвуковыми, световыми оповещателями и указателям, лампами аварийного освещения и устройствами разблокировки замков аварийных выходов;
- Хранение и воспроизведение спецтекстов (фонограмм);
- Трансляцию сигналов микрофона и внешних источников звуковых программ от прибора управления на объектовые приборы оповещения;
- Контроль цепей подключения вызывных устройств и трансляцию речевых сигналов между переговорной вызывной трубкой прибора управления и зональными вызывными устройствами;
- Контроль исправности входных и выходных цепей;
- Контроль удаленных источников питания.
- Два ввода питания (основное и резервное).
- Индикация состояния входных и выходных линий и шлейфов посредством светодиодной индикации.
ЗК предназначен для управления элементами систем оповещения и эвакуации в двух независимых зонах.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Напряжение питания – (24±4)В;
- Выходных линий управления устройствами оповещения и эвакуации – 4;
- Максимальный коммутируемый ток каждой линии управления – 5А;
- Потребляемый ток:
- в дежурном режиме не более 65мА,
- в режиме управления, без учета тока потребления нагрузок - не более 210мА;
- Габаритные размеры не более – 215*160*50 мм;
- Масса нетто не более – 0,9 кг;
- Степень защиты, обеспечиваемая оболочкой IP-41 по ГОСТ 14254;
- Средняя наработка прибора на отказ не менее 20000 ч;
- Срок службы прибора не менее 10 лет;
- Диапазон рабочих температур от +5 до +40°С;
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
Содержание драгоценных металлов:
- золото – 0,039г,
- серебро – 0,000108г.
...
Вызывное устройство предназначено для работы в составе систем управления оповещением и эвакуацией типа СО4 – СО5 совместно с зональным коммутатором «Танго-ПУ/ЗК» и трубкой вызывной «ТАНГО УВ-Т».
Вызывное устройство обеспечивает речевую связь зоны оповещения с диспетчерской.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальная выходная мощность динамика 0,25Вт;
- Диапазон эффективно воспроизводимых частот 500Гц-4000Гц;
- Для вызова диспетчера и ведения разговора «Танго-УВ» имеет вызывную кнопку на передней панели;
- Режим связи с диспетчером – полудуплекс;
- Габаритные размеры не более – 160х105х35 мм;
- Масса не более 0,3кг;
- Средняя наработка на отказ не менее 20000 ч;
- Срок службы не менее 10 лет;
- Диапазон рабочих температур от плюс 5°С до плюс 40°С;
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
Содержание драгоценных металлов:
- золото – 0,003г;
- серебро – 0,008г.
...
Вызывное устройство предназначено для работы в составе систем управления оповещением и эвакуацией типа СО4 – СО5 совместно с прибором управления «Танго-ПУ/БП-**».
Трубка переговорного устройства обеспечивает речевую связь с зоной оповещения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Напряжение питания – (18-28)В;
- Диапазон эффективно воспроизводимых частот 500Гц-4000Гц;
- Режим связи с зоной оповещения – полудуплекс (схема переключаемая голосом);
- Потребляемый ток в дежурном режиме – не более 35мА, в режиме разговора - не более 110мА;
- Габаритные размеры не более – 180*58*45 мм;
- Средняя наработка на отказ не менее 20000 ч;
- Срок службы не менее 10 лет;
- Диапазон рабочих температур от плюс 5 до плюс 40°С.
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
Содержание драгоценных металлов:
- золото – 0.002389г:
- серебро – 0.012202г.
...
Усилитель мощности «Танго-ОП/ГР20» (в дальнейшем усилитель) предназначен для усиления аудиосигналов и их трансляции на звуковоспроизводящие колонки и рупорные громкоговорители с трансформаторным входом.
Усилитель мощности «Танго-ОП/ГР20МР» отличается от приведенного выше лишь наличием записанной «стандартной» фонограммы длительностью до 45с.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Максимальная, долговременная, среднеквадратичная мощность 20 Вт;
- Максимальная, кратковременная, среднеквадратичная мощность 25 Вт:
- Диапазон эффективно воспроизводимых частот: 50Гц – 18кГц;
- Коэффициент нелинейных искажений, %, не более: 0,1;
- Номинальное выходное напряжение, В – 100;
- Номинальный выходной импеданс, Ом – 500;
- Номинальное напряжение питания, В – 24В;
- Допустимый диапазон напряжения питания – (21- 28)В;
- Потребляемый ток в режиме покоя – 0,1А;
- Потребляемый ток при максимальной нагрузке 1,5А:
- Потребляемый ток при произвольной нагрузке и напряжении питания 24В:
Танго - ОП / ГР20 - I = P / (24*0,6) + 0,1 (A),
где P – суммарная мощность подключенных оповещателей.
- Усилитель обеспечивают контроль цепей подключения громкоговорителей;
- Усилитель обеспечивают передачу информации о неисправности цепей подключения громкоговорителей на прибор управления («Танго-ПУ/БП-2», «Танго-ПУ/ЗК»);
- Габаритные размеры устройства (ШхВхГ) не более: 246х145х60 мм;
- Масса устройства не более 1,3кг.
- Средняя наработка прибора на отказ не менее 20000 ч;
- Установленный срок службы прибора не менее 10 лет;
- Диапазон рабочих температур: от +5 до +40°С;
- Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
Содержание драгоценных металлов:
- золото – 0,005815г.,
- серебро – 0,003594г.
...
Блок коммутационный БК-4
Блок коммутационный БК-4 предназначен для приема управляющих команд от блока управления БУ-40 по цифровой линии передачи данных и передачи необходимой информации по линиям оповещения.
Управляет указателями, речевыми, световыми оповещателями и устройствами разблокировки замков аварийных выходов.
Осуществляет контроль исправности выходных цепей линий оповещения, основных и резервных источников питания. Обеспечивает хранение и воспроизведение фонограмм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество выходных линий управления | 4 |
| Максимальный коммутируемый ток каждой линии, А | 5 |
| Максимальный ток потребления: | |
| в дежурном режиме, мА | не более 80 |
| в режиме режиме «Пожар», мА | не более 300 |
| Номинальное напряжение питания, В | 24±4 |
| Габаритные размеры корпуса, мм, не более | 145х225х50 |
...
Усилители трансляционные УТ-20, УТ-100 предназначены для усиления аудиосигнала от блока коммутационного БК-4 и его трансляции на оповещатели и рупорные громкоговорители.
Усилители обеспечивают передачу информации о неисправности цепей подключения громкоговорителей на блок управления БУ-40 с отображением на БИ-8. УТ-20, УТ-100 осуществляют контроль цепей подключения громкоговорителей.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| УТ-20 | УТ-100 | |
| Максимальная, долговременная, среднеквадратичная мощность, Вт | 20 | 100 |
| Максимальная, кратковременная, среднеквадратичная мощность, Вт | 25 | 120 |
| Диапазон воспроизводимых частот, Гц | 50-17000 | 100-12000 |
| Коэффициент нелинейных искажений, % | 0,1 | 1 |
| Номинальное выходное напряжение, В | 100 | 100 |
| Номинальное напряжение питания, В | 24 | 24 |
| Допустимый диапазон напряжения питания, В | 21- 28 | 21- 28 |
| Потребляемый ток при макс. нагрузке, А | 1,5 | 6 |
...
Усилители трансляционные УТ-20, УТ-100 предназначены для усиления аудиосигнала от блока коммутационного БК-4 и его трансляции на оповещатели и рупорные громкоговорители.
Усилители обеспечивают передачу информации о неисправности цепей подключения громкоговорителей на блок управления БУ-40 с отображением на БИ-8. УТ-20, УТ-100 осуществляют контроль цепей подключения громкоговорителей.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| УТ-20 | УТ-100 | |
| Максимальная, долговременная, среднеквадратичная мощность, Вт | 20 | 100 |
| Максимальная, кратковременная, среднеквадратичная мощность, Вт | 25 | 120 |
| Диапазон воспроизводимых частот, Гц | 50-17000 | 100-12000 |
| Коэффициент нелинейных искажений, % | 0,1 | 1 |
| Номинальное выходное напряжение, В | 100 | 100 |
| Номинальное напряжение питания, В | 24 | 24 |
| Допустимый диапазон напряжения питания, В | 21- 28 | 21- 28 |
| Потребляемый ток при макс. нагрузке, А | 1,5 | 6 |
...
Блок вызывной БВ-1 предназначен для работы в составе системы управления оповещением и эвакуацией «Гонг». Блок вызывной БВ-1 подключается к блоку коммутационному БК-4.
Основные функции:
- Обеспечение двухсторонней связи с диспетчерской;
- Передача вызывного сигнала на блок управления БУ-40 с соответствующим отображением на блоке индикации БИ-8;
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания, В | 24±4 |
| Максимальный потребляемый ток в дежурном режиме, мА, не более | 10 |
| Максимальный потребляемый ток в режиме «Пожар», мА, не более | 70 |
| Габаритные размеры корпуса, мм, не более | 225х65х30 |
| Масса изделия, кг, не более | 0,7 |
| Срок службы изделия, лет, не менее | 8 |
...
Краткое описание: Релейный модуль на 4 мощных управляющих реле (250В, 7А) для установки в ППКОП модульного типа "Гранд Магистр-2-30" и блоки управления "Гранд Магистр БУ ПУ"; каждое реле может быть запрограммировано на сработку от любого количества ШС одного типа: охранного по схеме "И" или пожарного по схеме "ИЛИ". Логика работы реле соответствует логике работы реле ПЦН соответствующего ШС.
...
Краткое описание: Релейный модуль на 8 мощных управляющих реле (250В, 7А) для установки в ППКОП модульного типа "Гранд Магистр-8-30"; каждое реле может быть запрограммировано на сработку от любого количества ШС одного типа: охранного по схеме "И" или пожарного по схеме "ИЛИ". Логика работы реле соответствует логике работы реле ПЦН соответствующего ШС.
...
Краткое описание: Релейный модуль на 16 мощных управляющих реле (250В, 7А) для установки в ППКОП модульного типа "Гранд Магистр-8-30"; каждое реле может быть запрограммировано на сработку от любого количества ШС одного типа: охранного по схеме "И" или пожарного по схеме "ИЛИ". Логика работы реле соответствует логике работы реле ПЦН соответствующего ШС.
...
График работы
| День | Время | |
|---|---|---|
| Понедельник | 09:00 - 17:00 | |
| Вторник | 09:00 - 17:00 | |
| Среда |
09:00 - 17:00 |
|
| Четверг |
09:00 - 17:00 |
|
| Пятница |
09:00 - 16:00 |
|
| Суббота | Выходной | |
| Воскресенье | Выходной |
Для покупателя
Дата и номер регистрации в Торговом реестре Республики Беларусь 716060 от 10.06.2024
Регистрационный номер ЕГР: 691430930
*Работаем только с юр. лицами
Адрес
ООО «СервисСбытАвтоматика»Республика Беларусь
220024 г. Минск, ул. Стебенева, 12 офис 6
УНП 691430930
IBAN BY81BELB30121707520020226000
BIC BELBBY2X в ОАО «Банк БелВэб»
г. Минск, проспект Мира, 1
