Коробки КС5 предназначены для соединения и разветвления электропроводок из проводов до 1000 В и контрольных кабелей с числом жил до 5, сечением 1,5-4 мм2, чаще всего используются для проводки в деревянных домах.
Наилучшим вариантом размещения заказа ― обычно является изготовление коробки по индивидуальному заказу, как правило это позволяет сэкономить Ваше время и ваши деньги! Так как нестандартная коробка чаще всего оказывается дешевле стандартной!
Коробка КC-5 может быть использована как коробка для подключения светильников в помещениях с повышенной влажностью и запыленностью.
Возможно изготовление КС-5 ( корпусов коробок КС-5, КС-10, КС-20, КС-30 и КС-40, ящиков, шкафов) по размерам, количеству и типу клеммных колодок, сальниковых вводов, клеммных колодок в соответствии с потребностями заказчика.
Изготавливаем коробки разветвительные КС-5, КС-10, КС-20, КС-30 и КС-40 профессионально, быстро, качественно в любых количествах.
Мы можем изготовить коробки КС с любым количеством клемм и любым количеством и расположением кабельных вводов, по вашему техническому заданию. Например коробка КС-15, Коробка КС-25, Коробка КС-30, Коробка КС-35, Коробка КС-40, Коробка КС-45, Коробка КС-50, Коробка КС-55, Коробка КС-60, КС-65, КС-70, КС-75 и КС-80.

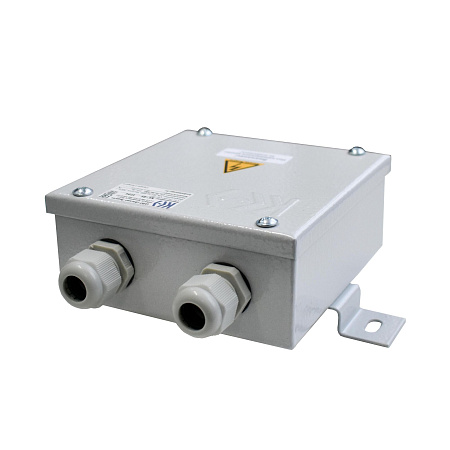

Коробка КС-5 предназначена для соединения и разветвления электропроводок из проводов до 1000 В и контрольных кабелей с числом жил до 5, сечением 1,5— 4 мм2.
Корпус коробки КС-5 имеет порошковое полимерное покрытие, обеспечивающее высокую коррозионную стойкость и современный дизайн. Цвет корпуса — серый, светло-серый или по заказу.
Корпус коробки КС — металлический (сталь h=1,5мм), цельнотянутый, крышка съемная, уплотненная. Конструкция коробки обеспечивает степень защиты — до IP 65. Типовая комплектация коробок — сальниками типа «С» (степень защиты до IP 55) и блоками зажимов типа БЗ-24. Варианты комплектации коробок КС кабельными сальниками типа «У» позволяют использовать ее в пожароопасных помещениях классов П-I, П-II и П-III.
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ КОРОБКИ КС-5
Коробки КС предназначены для следующих условий эксплуатации: Окружающая среда, не содержит агрессивные газы и пары в концентрациях, разрушающих материалы корпуса коробки и изоляцию зажимов; Высота над уровнем моря до 2000м; Рабочая температура окружающей среды от -40 до +40 градусов Цельсия; Вибрационные нагрузки в диапазоне частот от 1 до 35 Гц при максимальном ускорении 0,5g; Степень опасности механических повреждений высокая; Максимальная температура наружной поверхности контактных зажимов и жил проводов и кабелей при длительной токовой нагрузке не должна превышать 85 градусов Цельсия. Коробки могут быть установлены на строительные основания с применением перфоизделий, либо непосредственно на строительное основание с помощью дюбель-винтов. Рабочее положение в пространстве коробки – любое. Ввод и уплотнение кабелей. Монтаж и разделку кабелей в коробках производить согласно технологической инструкции на производство работ по монтажу систем автоматизации «Вводы электрических и трубных проводок» ТИ425288. 19000. Вводимые проводки должны быть закреплены к опорным конструкциям на расстоянии не более 750мм от ввода. Эксплуатация зажимов должна производиться в соответствии с инструкцией по эксплуатации зажимов ОЛХ.463.268. Концы многопроволочных жил (неоконцованых) перед присоединением должны быть скручены в направлении навивки, а алюминиевые жилы – подготовлены в соответствии с ГОСТ 10434. Потребителем должны быть приняты меры, исключающие возможность конденсации влаги в местах соединения кабелей. При невозможности избежать образование конденсата на силовых цепях со стороны устройств питания рекомендуется устанавливать устройства защитного отключения УЗО После монтажа и проверки электрической цепей винты на крышке коробки должны быть затянуты. Корпус коробки должен быть заземлен с использованием медного проводника сечением не менее 2.5 кв. мм, оконцованного стандартным наконечником. В процессе эксплуатации не реже одного раза в год следует производить проверку и техническое обслуживание коробок. При этом следует произвести осмотр на отсутствие внешних повреждений уплотнений вводов и проводок, очистить коробку от загрязнения, проверить состояние контактных соединений жил проводов и кабелей, подтянуть винты зажимов. При образовании коррозии зажимы заменить. Регламент мероприятий уточняется инструкцией, разрабатывается предприятием с учетом условий их применения. Для проведения проверок, профилактических осмотров или коробки не должны вскрываться без предварительного отключения всех входящих и, если необходимо для установок с заземленной нейтралью, отходящих цепей, в том числе нулевого рабочего проводника.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Срок службы коробок КС не менее 10 лет при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Коробки должны сохраниться в упаковке, в условиях хранения «2 (С) «по ГОСТ 15150. Гарантийный срок эксплуатации коробок 2 года с момента ввода в эксплуатацию, но не более 2,5 лет со дня получения потребителем.

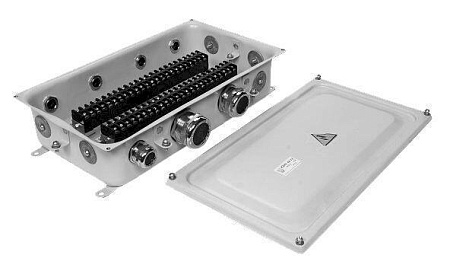

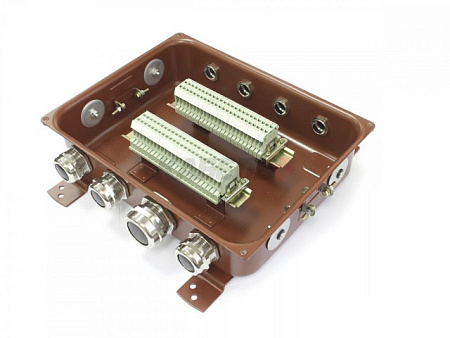

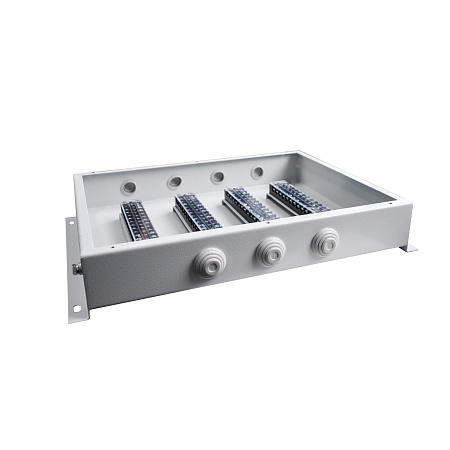

Корпуса коробок серии КЗНА-08, КЗНА-16, У-614, У-615, КЗНС-08, КЗНС-16 — стальные, цельнотянутые, крышки съемные, уплотненные, степень защиты — до IP65. Коробки У614, У615, КЗНС комплектуются сальниками У261, 262, 263 или их аналогами. В коробках У994, У995 IP31 (54) могут быть установлены блоки зажимов на подключение 10/20 проводов сечением до 6 мм2.
КС предназначены для следующих условий эксплуатации: Окружающая среда, не содержит агрессивные газы и пары в концентрациях, разрушающих материалы корпуса коробки и изоляцию зажимов; Высота над уровнем моря до 2000м; Рабочая температура окружающей среды от -40 до +40 градусов Цельсия; Вибрационные нагрузки в диапазоне частот от 1 до 35 Гц при максимальном ускорении 0,5g; Степень опасности механических повреждений высокая; Максимальная температура наружной поверхности контактных зажимов и жил проводов и кабелей при длительной токовой нагрузке не должна превышать 85 градусов Цельсия. Коробки могут быть установлены на строительные основания с применением перфоизделий, либо непосредственно на строительное основание с помощью дюбель-винтов. Рабочее положение в пространстве коробки – любое. Ввод и уплотнение кабелей. Монтаж и разделку кабелей в коробках производить согласно технологической инструкции на производство работ по монтажу систем автоматизации «Вводы электрических и трубных проводок» ТИ425288. 19000. Вводимые проводки должны быть закреплены к опорным конструкциям на расстоянии не более 750мм от ввода. Эксплуатация зажимов должна производиться в соответствии с инструкцией по эксплуатации зажимов ОЛХ.463.268. Концы многопроволочных жил (неоконцованых) перед присоединением должны быть скручены в направлении навивки, а алюминиевые жилы – подготовлены в соответствии с ГОСТ 10434. Потребителем должны быть приняты меры, исключающие возможность конденсации влаги в местах соединения кабелей. При невозможности избежать образование конденсата на силовых цепях со стороны устройств питания рекомендуется устанавливать устройства защитного отключения УЗО После монтажа и проверки электрической цепей винты на крышке коробки должны быть затянуты. Корпус коробки должен быть заземлен с использованием медного проводника сечением не менее 2.5 кв. мм, оконцованного стандартным наконечником. В процессе эксплуатации не реже одного раза в год следует производить проверку и техническое обслуживание коробок. При этом следует произвести осмотр на отсутствие внешних повреждений уплотнений вводов и проводок, очистить коробку от загрязнения, проверить состояние контактных соединений жил проводов и кабелей, подтянуть винты зажимов. При образовании коррозии зажимы заменить. Регламент мероприятий уточняется инструкцией, разрабатывается предприятием с учетом условий их применения. Для проведения проверок, профилактических осмотров или коробки не должны вскрываться без предварительного отключения всех входящих и, если необходимо для установок с заземленной нейтралью, отходящих цепей, в том числе нулевого рабочего проводника.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Срок службы коробок КС не менее 10 лет при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Коробки должны сохраняться в упаковке, в условиях хранения «2 (С) «по ГОСТ 15150. Гарантийный срок эксплуатации коробок 2 года с момента ввода в эксплуатацию, но не более 2,5 лет со дня получения потребителем.
Корпуса коробок серии КЗНА-08, КЗНА-16, У-614, У-615, КЗНС-08, КЗНС-16 — стальные, цельнотянутые, крышки съемные, уплотненные, степень защиты — до IP65. Коробки У614, У615, КЗНС комплектуются сальниками У261, 262, 263 или их аналогами. В коробках У994, У995 IP31 (54) могут быть установлены блоки зажимов на подключение 10/20 проводов сечением до 6 мм2.

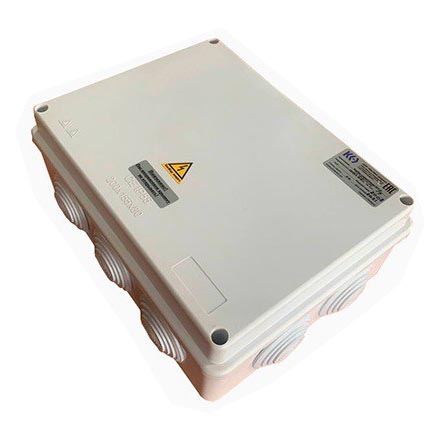

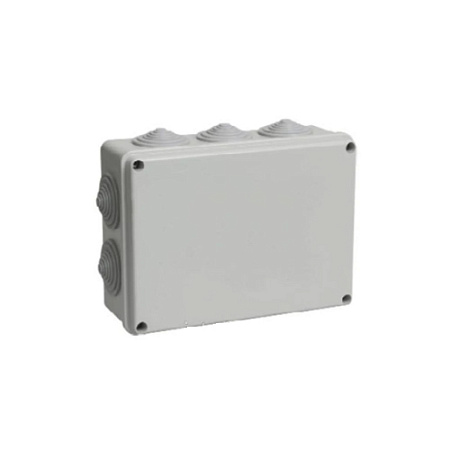

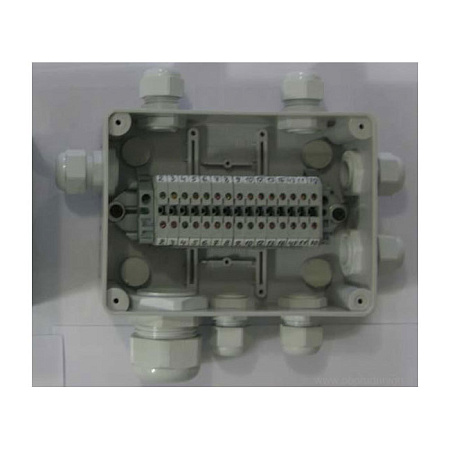

Коробки КСП изготовлены из термостойкой ABS-пластмассы и предназначены для вторичной коммутации систем управления и автоматизации, соединения и разветвления электропроводок с числом жил контрольного кабеля до 36. Между крышкой и корпусом устанавливается герметизирующая прокладка. Такая конструкция обеспечивает степень защиты IP55. В типовой комплектации коробок КСП установлены блоки зажимов, для герметизации ввода кабеля предусмотрены кабельные ввод-сальники. Возможна комплектация коробок КСП сальниками типа GW, PG или MG.
Посты управления серии ПКУ 15-21 предназначены для коммутации электрических цепей управления до ~500В и =220В, максимальная сила тока 10А. В постах ПКУ15 со степенью защиты IP54 между корпусом и крышкой установлена герметизирующая прокладка. В соответствии с заказом посты комплектуются светосигнальной арматурой, кнопками, переключателями, сальниками.
Возможно изготовление коробок (ящиков, шкафов) по размерам, количеству и типу сальниковых вводов, клеммных колодок в соответствии с потребностями заказчика.
Предлагаем коробки соединительные КС-5, КС-10, КС-20, КС-30, КС-40. Продукция предназначена для соединения и разветвления электропроводок из кабелей с алюминиевыми и медными жилами, в электрических цепях систем автоматизации производственных процессов.
Металлические корпуса окрашены в серый цвет. Степень защиты типовой соединительной коробки ― IP54
