БЛОК ИНДИКАЦИИ С2000-БИ SMD
«С2000-БИ» SMD предназначен для работы в составе ИСО «Орион» совместно с пультом контроля и управления «С2000» («С2000М») и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в 60 разделах системы.
«С2000-БКИ» предназначен для работы в составе ИСО «Орион» совместно с пультом контроля и управления «С2000» («С2000М»), ручного управления 60 разделами системы и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в этих разделах.
Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
Отличие «Сигнал-20П SMD» от «Сигна-20П исп.01» состоит в материале и размере корпуса.
Релейный блок с управлением по интерфейсу RS-485 (релейный расширитель). Предназначен для работы в составе ИСО «Орион» и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.
Предназначен для работы в составе централизованных систем охранно-пожарной сигнализации, управления пожаротушением, контроля доступа и видеоконтроля для управления исполнительными устройствами и контроля цепей управления.
Приборы приёмно-контрольные охранно-пожарные «А6» предназначены для контроля шлейфов охранной и (или) пожарной сигнализации:
Индикации состояния системы и шлейфов сигнализации осуществляется на лицевой панели прибора, при необходимости возможна организация контроля состояния на удаленных постах наблюдения при помощи выносных панелей управления с ЖК-дисплеем ВПУ-А-06 и светодиодным табло ВПУ-А.
Приборы «А6» поддерживают протоколы передачи данных систем «Алеся», «Молния», «STARS», «Маяк», «CORTEX», «LARS», «Ademco», а также возможность передачи по Ethernet при подключении соответствующего модуля согласования: ИСА-8, адаптер GSM, ИС-RF, ИС-ПЦН, ИС-АД, ИС-ETHERNET.
| Параметр | А6-02 | А6-04 | А6-06 |
|---|---|---|---|
| Количество шлейфов | 2 | 4 | 6 |
| Количество зон постановки/снятия | 2 | 4 | 6 |
| Количество релейных выходов, шт. | до 6 | до 6 | до 6 |
| Каналы считывания ключей | 1 | 2 | 2 |
| Количество ключей | 79 | 79 | 79 |
| Выход для подключения СЗУ, мА | 150 | 500 | 500 |
| Выход внешней нагрузки, мА | 120 | 500 | 500 |
| Встроенная память событий | 128 | 128 | 128 |
| Контроль и управление доступом | + | + | + |
В случае использования в системах пожарной сигнализации, прибор позволяет формировать сигнал запуска пожарных приборов управления АСПТ с помощью встроенных релейных выходов и выходов дополнительных релейных модулей РМ-64, РМ-64-2, РМ-64-6.
Приборы приёмно-контрольные охранно-пожарные «А6» предназначены для контроля шлейфов охранной и (или) пожарной сигнализации:
Индикации состояния системы и шлейфов сигнализации осуществляется на лицевой панели прибора, при необходимости возможна организация контроля состояния на удаленных постах наблюдения при помощи выносных панелей управления с ЖК-дисплеем ВПУ-А-06 и светодиодным табло ВПУ-А.
Приборы «А6» поддерживают протоколы передачи данных систем «Алеся», «Молния», «STARS», «Маяк», «CORTEX», «LARS», «Ademco», а также возможность передачи по Ethernet при подключении соответствующего модуля согласования: ИСА-8, адаптер GSM, ИС-RF, ИС-ПЦН, ИС-АД, ИС-ETHERNET.
| Параметр | А6-02 | А6-04 | А6-06 |
|---|---|---|---|
| Количество шлейфов | 2 | 4 | 6 |
| Количество зон постановки/снятия | 2 | 4 | 6 |
| Количество релейных выходов, шт. | до 6 | до 6 | до 6 |
| Каналы считывания ключей | 1 | 2 | 2 |
| Количество ключей | 79 | 79 | 79 |
| Выход для подключения СЗУ, мА | 150 | 500 | 500 |
| Выход внешней нагрузки, мА | 120 | 500 | 500 |
| Встроенная память событий | 128 | 128 | 128 |
| Контроль и управление доступом | + | + | + |
В случае использования в системах пожарной сигнализации, прибор позволяет формировать сигнал запуска пожарных приборов управления АСПТ с помощью встроенных релейных выходов и выходов дополнительных релейных модулей РМ-64, РМ-64-2, РМ-64-6.
Приборы приёмно-контрольные охранно-пожарные «А6» предназначены для контроля шлейфов охранной и (или) пожарной сигнализации:
Индикации состояния системы и шлейфов сигнализации осуществляется на лицевой панели прибора, при необходимости возможна организация контроля состояния на удаленных постах наблюдения при помощи выносных панелей управления с ЖК-дисплеем ВПУ-А-06 и светодиодным табло ВПУ-А.
Приборы «А6» поддерживают протоколы передачи данных систем «Алеся», «Молния», «STARS», «Маяк», «CORTEX», «LARS», «Ademco», а также возможность передачи по Ethernet при подключении соответствующего модуля согласования: ИСА-8, адаптер GSM, ИС-RF, ИС-ПЦН, ИС-АД, ИС-ETHERNET.
| Параметр | А6-02 | А6-04 | А6-06 |
|---|---|---|---|
| Количество шлейфов | 2 | 4 | 6 |
| Количество зон постановки/снятия | 2 | 4 | 6 |
| Количество релейных выходов, шт. | до 6 | до 6 | до 6 |
| Каналы считывания ключей | 1 | 2 | 2 |
| Количество ключей | 79 | 79 | 79 |
| Выход для подключения СЗУ, мА | 150 | 500 | 500 |
| Выход внешней нагрузки, мА | 120 | 500 | 500 |
| Встроенная память событий | 128 | 128 | 128 |
| Контроль и управление доступом | + | + | + |
В случае использования в системах пожарной сигнализации, прибор позволяет формировать сигнал запуска пожарных приборов управления АСПТ с помощью встроенных релейных выходов и выходов дополнительных релейных модулей РМ-64, РМ-64-2, РМ-64-6.
Прибор приёмно-контрольный охранно-пожарный «А16-512» предназначен для контроля шлейфов охранной и (или) пожарной сигнализации:
Индикация состояния системы и шлейфов сигнализации осуществляется на выносных панелях управления с ЖК-дисплеем ВПУ-А-16 и/или на выносных панелях управления со светодиодным табло ВПУ-А-16С.
Приборы «А16-512» поддерживают протоколы передачи данных систем «Алеся», «Молния», «STARS», «Маяк», «CORTEX», «LARS», «Ademco», а также возможность передачи по Ethernet при подключении соответствующего модуля согласования: адаптер GSM, ИС-RF, ИС-ПЦН, ИС-АД, ИС-ETHERNET.
| до 16 шлейфов | до 48 шлейфов | до 512 шлейфов | ||||
|---|---|---|---|---|---|---|
|
Основные модули |
||||||
| ППКОП «А16-512» | 1 шт | ППКОП «А16-512» | 1 шт | ППКОП «А16-512» | до 11 шт | |
| ВПУ-А-16 | до 3 шт | ВПУ-А-16 | 1 - 3 шт | ВПУ-А-16 | до 33 шт | |
| ВПУ-А-16С | до 3 шт | ВПУ-А-16С | до 3 шт | ВПУ-А-16С | до 33 шт | |
| АР-16 | до 2 шт | АР-16 | до 21 шт | |||
| КСО-А | 1 шт | |||||
| ВПУ-А-16(общ.) | 1 - 4 шт | |||||
| ИС485 | до 11 шт | |||||
|
Дополнительные модули |
||||||
| АМС-8 | до 2 шт | АМС-8 | до 3 шт | АМС-8 | до 33 шт | |
| РМ-64-6 | 1 шт | РМ-64-6 | до 3 шт | РМ-64-6 | до 33 шт | |
В случае использования в системах пожарной сигнализации, прибор позволяет формировать сигнал запуска пожарных приборов управления АСПТ с помощью встроенных релейных выходов и выходов дополнительных релейных модулей РМ-64, РМ-64-2, РМ-64-6.

| Параметр | Базового | Максимального |
|---|---|---|
| Количество шлейфов | 16 | до 512 |
| Количество независимых зон | 16 | до 512 |
| Количество реле | 9 | до 267 |
| Количество раздельных входов постановки/снятия | 18 | до 264 |
| Встроенная память событий | 1024 | 1024 |
| Количество электронных ключей | 255 | 2805 (11 х 255) |
| Функция контроля доступа | 24 точки прохода | 264 точки прохода |
Модуль расширения АР-16 предназначен для работы в составе ППКОП «А16-512» и служит для увеличения количества шлейфов сигнализации и реле управления.
Технические характеристики модуля АР-16
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания, В | 12±1,2 |
| Ток потребления модуля, мА, не более | 120 |
| Число шлейфов сигнализации, шт | 16 |
| Максимальное удаление устройства доступа от модуля, м | 80 |
| Ток коммутируемый встроенными реле: | |
| при напряжении постоянного тока 24 В, А, В | 3 |
| при напряжении переменного тока 120 В, А | 3 |
| Диапазон рабочих температур | от -20 0С до +50 0С |
| Габаритные размеры корпуса, мм, не более | 216х160х80 |
| Масса модуля, кг, не более | 0,8 |
| Срок службы модуля, лет, не менее | 8 |
ОСОБЕННОСТИ:
Внимание! В двухсимочном адаптере GSM модуль согласования ИС-GSM конструктивно расположен на плате адаптера.
Адаптер GSM предназначен для организации передачи информации об изменении состояния прибора серии «А» на пульт системы передачи извещений по каналам стандарта GSM, с регистрацией приборов в сети GSM. Адаптер GSM обеспечивает передачу оперативных, дежурных и информационных сообщений от всех подключенных к прибору серии «А» объектовых оконечных устройств на релейном уровне и по логическим протоколам.
Адаптер GSM обеспечивает постоянный контроль исправности GSM/GPRS канала, в случае неисправности GSM/GPRS канала адаптер GSM формирует соответствующее сообщение и доставляет по резервному каналу связи (GSM модемное соединение, SMS).
Технические характеристики адаптера GSM
| Параметр | Значение |
|---|---|
| Напряжение питания адаптера, В | 12 |
| Ток потребления адаптера, мА, не более | 200 |
| Габаритные размеры адаптера, мм, не более | 90х70х30 |
| Масса адаптера, г, не более | 45 |
Модуль согласования ИС-GSM:
Модуль согласования ИС-GSM предназначен для согласования прибора «А6» и модуля КСО-А с адаптером GSM поддерживающим работу в сети GSM с использованием протокола передачи данных GPRS.
Передача информации от прибора серии «А» к адаптеру GSM осуществляется через модуль согласования ИС-GSM с использованием внутреннего протокола. Адаптер GSM декодирует полученный сигнал, формирует радиосигнал и отправляет его по каналу связи GSM/GPRS на ПЦН.
Таблица: Технические характеристики модуля согласования ИС-GSM
| Параметр | Значение |
|---|---|
| Ток потребления модулем ИС-GSM, мА, не более | 20 |
| Габаритные размеры модуля, мм, не более | 70х20х10 |
| Масса модуля, г, не более | 10 |
ОСОБЕННОСТИ:
Модуль согласования ИСА-8 предназначен для согласования прибора «А6» всех исполнений с АСОС «Алеся» по коммутируемым линиям городской телефонной сети (ГТС). При этом подключение телефонных аппаратов к телефонной линии производится через блок подключения «Аларм» АКБС.468825.001.
Модуль ИСА-8 производит преобразование запросов, поступающих от АСОС «Алеся», в формат внутренней скоростной шины данных прибора и передает их для обработки в процессор прибора. После обработки запроса процессор прибора формирует пакет данных о состоянии прибора для передачи в АСОС «Алеся» и передает их в модуль. Модуль ИСА-8 осуществляет преобразование данных в физический интерфейс АСОС «Алеся» и не производит логическую обработку данных, поэтому объем и число извещений, передаваемых в АСОС «Алеся», определяется прибором.
Технические характеристики
| Параметр | Значение |
|---|---|
| Несущая частота, кГц | 18+0,2 |
| Чувствительность на прием, мВ, не менее | 10 |
| Действующее значение амплитуды выходного сигнала при эквивалентной нагрузке 180 Ом, В | (0,4 + 0,05) |
| Ток потребления (от основного прибора), мА | не более 30 |
| Габаритные размеры, мм | не более 50х40х15 |
Конструктивно модуль выполнен на одной печатной плате и размещается внутри корпуса прибора «А6» всех исполнений под его платой управления.
ОСОБЕННОСТИ:
Репитер Р485-А интерфейса RS-485 предназначен для создания произвольной топологии и защиты линии связи интерфейса RS-485 от неисправностей «КЗ» и «Обрыв».
Репитер применяется, если расстояние между наиболее удаленными устройствами в сети превышает 1200 м, а так же при меньших расстояниях, если качество связи неудовлетворительное. Так же может быть использован для увеличения дальности связи на 1 200м.
Репитер автоматически определяет направление трансляции данных между двумя сегментами. Репитер автоматически отключает неисправный сегмент от остальной сети
ОСОБЕННОСТИ:

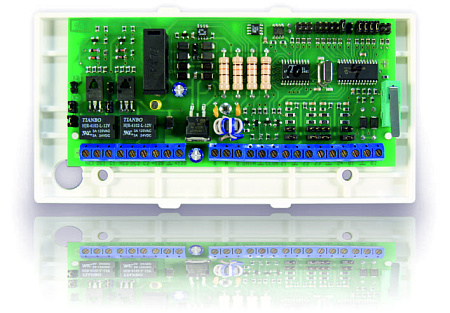

Абонентский блок АБ4 предназначен для организации зон охранно-пожарной, тревожной, периметральной сигнализации, контроля доступа и управления автоматикой доступа, пожаротушения, дымоудаления, оповещения и имеет:
Абонентский блок АБ4 в варианте применения для контроля технологических шлейфов и управления автоматикой пожаротушения и дымоудаления имеет буквенное обозначение АБ4-У и отличается программными настройками в КСО.
Технические характеристики
| Параметр | Значение |
|---|---|
| Шлейфов (входов) с контролем 5-ти состояний, шт. | 4 |
| Шлейфов (входов) с контролем 2-х состояний, шт. | 2 |
| Программируемых выходов управления, шт. | 2 |
| Считывателей ВКП, шт. | до 4 |
| Напряжение питания, В | 12 ± 20% |
| Ток потребления, мА | до 60 |
| Габаритные размеры, мм | 210x90x30 |
| Масса, кг | не более 0,2 |
Блок АБ4 обеспечивает комплексную защиту помещения: пожарную сигнализацию, охранную сигнализацию в два рубежа и контроль доступа. Доступ в помещение и постановка его на охрану осуществляются с одного считывателя ВКП (Proximity), выход по кнопке. Управление зоной может осуществляться с клавиатуры ВПУ. Через реле АБ4 производится управление замком доступа и освещением (откл./вкл.) в помещении при постановке его на охрану. Состояние зоны отображается на ВПУ в коридоре и индицируется светодиодом на считывателе ВКП у помещения.
Абонентский блок устанавливается из расчета один на 2 помещения. Каждая зона (помещение) имеет по одному шлейфу пожарной и одному шлейфу охранной сигнализации и реле управления замком доступа. Доступ в одно помещение и выход из него осуществляется по предъявлению карточки (контроль направления прохода). Для другого помещения: вход по карточке, выход по кнопке.
Состояние зон отображается на ВПУ в коридоре и индицируется светодиодом на соответствующих считывателях ВКП у помещений.
Во все шлейфы блока АБ4 включены охранные извещатели. Каждым шлейфом контролируется 2 рубежа охраны (объем, периметр) отдельного помещения. Постановка/снятие с охраны производится с индивидуальных для каждого помещения считывателей ВКП. Управление зонами может осуществляться с клавиатуры ВПУ. Состояние зон отображается на ВПУ в коридоре и индицируется светодиодом на соответствующих считывателях ВКП у помещений.
Рисунок: Варианты применения АБ4
ОСОБЕННОСТИ:
ВПИУ представляет собой модульное светодиодное табло, отображающее состояния зон охранной и пожарной сигнализации. ВПИУ позволяет осуществить постановку и снятие зон с охраны.
С помощью ВПИУ организуются локальные пульты наблюдения и оперативного управления охраняемыми зонами.
ВПИУ является адресным устройством в объектовой линии связи. Имеет две независимые линии с контролем цепей питания.
Ранее, на ВПИУ-16 отображалось состояние шлейфов АБ4 и состояние АБ4-У при управлении пожарной автоматикой. Новая ВПИУ существенно отличается от предыдущей версии. Она отображает состояние зон, а не шлейфов.
Применяется в интегрированной системе ИСО «777», а так же подключается к А16-512 и работает совместно с КСО-А.
ВПИУ, при соответствующих программных настройках, может отображать состояния и управлять работой следующих подсистем: охранной, пожарной, охранно-пожарной и противопожарной автоматики.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество отображающих состояния светодиодов, шт | 32, 80, 128 |
| Напряжение питания, В | 12 ± 20% |
| Габаритные размеры, мм | 143x223x20 |
| Масса, кг | не более 0,3 |
Для индикации и управления пожарной автоматикой служит ВПИУ (Автоматика). Она содержит 16 строк индикации для отображения 16 направлений пожарной автоматики.
ВПИУ (Автоматика) состоит из двух модулей и предназначена для отображения состояния направлений пожарной автоматики, а также для управления режимами работы направлений.
ВПИУ (Автоматика) является адресным устройством в объектовой линии связи.
ОСОБЕННОСТИ:
Модуль МАШ ХРА6 и МАШ ХР95 предназначен для работы с адресными устройствами и адресно-аналоговыми извещателями протоколов XPА6 ("Ровалэнтспецпром") или XP95 ("Apollo Fire Detectors Ltd"). Они обеспечивают работу адресного шлейфа, осуществляют контроль его состояния, опрос адресных устройств и извещателей, передачу информации в процессорный модуль АПКП, а также прием команд управления и ретрансляцию их адресным устройствам.
ОСОБЕННОСТИ:
МШ-08 Модуль шлейфный
Модуль шлейфный МШ-08 устанавливается внутри корпуса прибора ПКП-128/ППКП-128 (до 4 модулей) или в модуль МШВ-08, расширяя его до 16 шлейфов. Модуль МШ-08 предназначен для подключения шлейфов сигнализации. К одному модулю может быть подключено до 8-и шлейфов.
Предназначен для дистанционного подключения, контроля и управления 8-ю или 16-ю (реализуется с помощью подключения дополнительного модуля МШ-08) шлейфами различных типов. Подключение по интерфейсу CAN.
Предназначен для дистанционного контроля и управления системой на базе приборов ПКП-128/ППКП-128. С помощью модуля МИ-128 осуществляется считывание ключей/PIN-кодов для определения уровней доступа пользователей к функциям системы, звуковая (при помощи зуммера) и световая (при помощи светодиодов) индикация состояния системы. Модуль МИ-128 осуществляет отображение состояния 128-и шлейфов или зон. Подключение по интерфейсу CAN.
Модуль МПИ-GSM предназначен для передачи извещений от объектовых приборов на пульт централизованного наблюдения (мобильный телефон хозяина объекта). Размещается внутри корпуса прибора. Сообщения с объектового прибора могут передаваться параллельно на пульт централизованного наблюдения и на мобильный телефон хозяина объекта.
Может применяться как дублирующий канал связи совместно с передатчиком П-160 для объектов с повышенными требованиями по надежности связи.
| Технические характеристики | |
| Канал связи | GSM-канал |

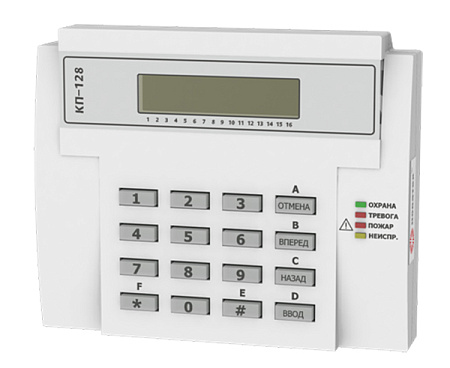

ППКП-128 Система пожарной сигнализации
Прибор ППКП-128 предназначен для контроля состояния шлейфов пожарной сигнализации (до 256 шлейфов), управления устройствами пожарной автоматики. Прибор ППКП-128 применяется для автономной и централизованной охраны от пожаров.
ПОЗВОЛЯЕТ:
Полностью соответствует ТКП 45-2.02-190-2010(02250) «Пожарная автоматика зданий и сооружений»
ПРЕДНАЗНАЧЕН ДЛЯ:
| Технические характеристики | |
| Корпус | металл |
| Количество шлейфов | 256 |
| Управление пожарной автоматикой | да |
| Работа в составе | СПИ «Молния» |
| Модули связи | МСА-АМ/ЧМ (проводной канал связи); П-160 (радиоканал) |
| Виды шлейфов | пожарные тепловые; пожарные дымовые |
| Количество шлейфов в базовом комплекте | 16 |
| Количество шлейфов (дополнительные модули) | 0-240 |
| Количество реле в базовом комплекте | 0 |
| Количество реле (дополнительные модули) | 0-256 |
| Выход СЗУ | 258 |
| Аккумуляторная батарея, 12 В | 7 А*ч; 18 А*ч |
| Поддержка 5 состояний шлейфов | да |
| Индикация на корпусе | да |
| Выход питания внешних устройств, 12В | 2А |
| Сертификат | |
| Перечень разрешенных к использованию | |
