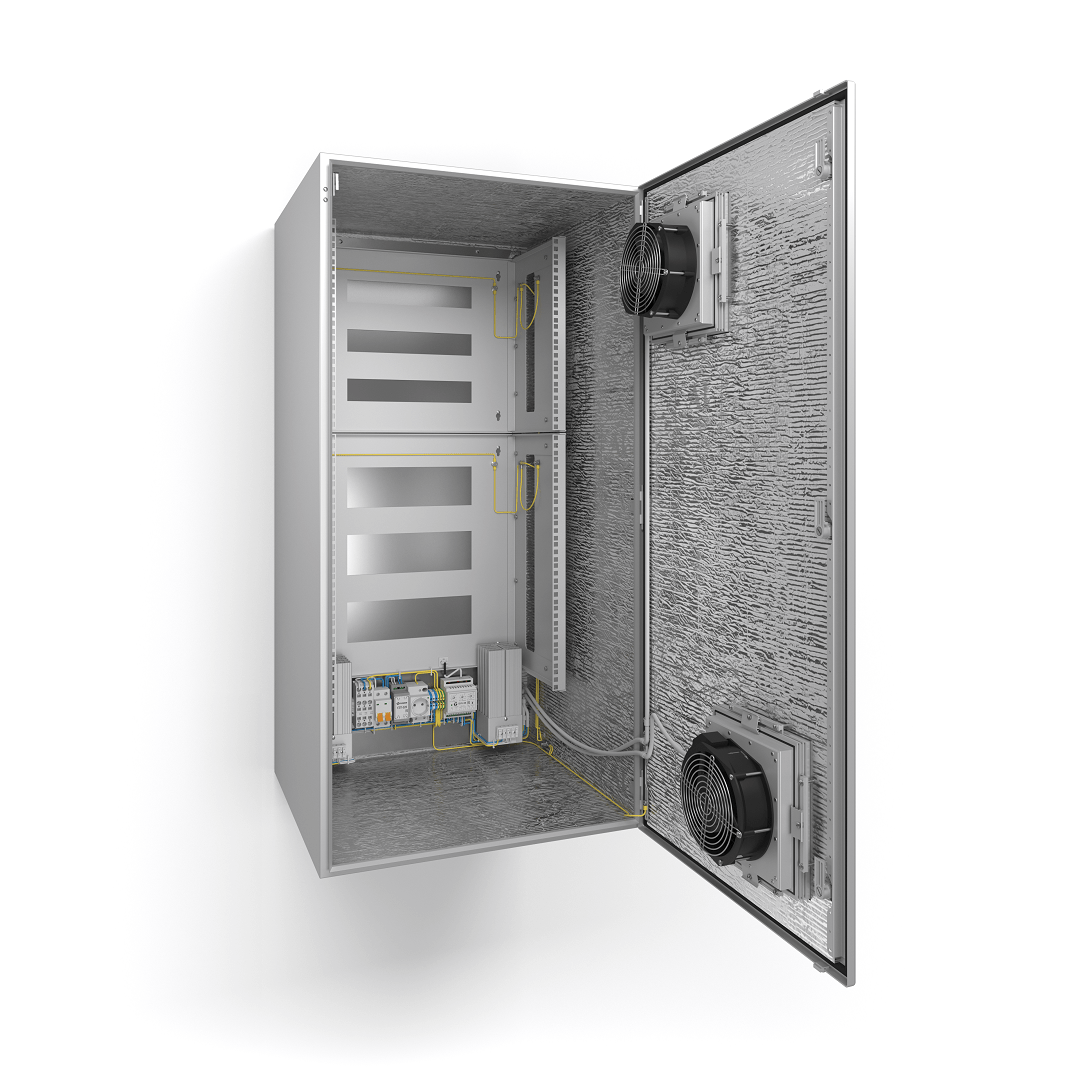

Термошкаф ТШ-10В предназначен для установки в нём телевизионного либо другого электронного оборудования, выполненного в конструктивах для установки в 19-дюймовую стойку и поддержания заданного температурного режима при эксплуатации этого оборудования.
Термошкаф оборудован:
- блоком управления климатом (БУК-3В), предназначенным для управления холодным запуском аппаратуры, установленной в термошкафу, обогревом и вентиляцией;
- двумя обогревателями термошкафов ОТШ-300, оборудованными встроенными биметаллическими выключателями, ограничивающими температуру поверхности радиатора до +90 °С;
- вентиляторной системой охлаждения, выполненной в вандалоустойчивом корпусе;
- тамперным контактом для сигнализации о несанкционированном доступе.
Термошкаф выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
По способу защиты человека от поражения электрическим током термошкаф соответствует классу I по ГОСТ 12.2.007.0-75.
Климатическое исполнение термошкафа соответствует УХЛ 1, 5 ГОСТ 15150-69. Степень защиты IP 55.
ВНИМАНИЕ! К данному термошкафу не подходит "Замок для ТШ" арт.70012.
| Характеристика | Значение |
|---|---|
| Питание термошкафа: | |
| – напряжение питания | 220 В AC, 50 Гц |
| – максимальный ток нагрузки | 6 А |
| Обогрев: | |
| – напряжение питания | 220 В AC, 50 Гц |
| – потребляемая мощность | 636 Вт |
| Вентиляция: | |
| – напряжение питания | 220 В AC, 50 Гц |
| – потребляемая мощность | 36 Вт |
| Максимальная мощность тепловых потерь устанавливаемой в термошкаф аппаратуры | 525 Вт |
| Диапазон регулирования температуры обогрева в термошкафу | -20 °С ÷ +15 °С |
| Диапазон регулирования температуры вентиляции термошкафа | +20 °С ÷ +55 °С |
| Температура срабатывания тепловой защиты | +30 °С |
| Температура срабатывания аварийной сигнализации | +70 °С |
| Диапазон регулирования температуры холодного запуска аппаратуры | -30 °С ÷ +5 °С |
| Диапазон рабочих температур окружающей среды | -50 °С ÷ +50 °С |
| Материалы и поверхности термошкафа: | |
| – корпус листовая сталь 1,25 мм | грунтовка, порошковое покрытие |
| – дверь листовая сталь 1,5 мм | грунтовка, порошковое покрытие |
| – панель монтажная | листовая сталь 2 мм, оцинкованная |
| Материалы и поверхности ВТШ: | |
| -корпус | алюминиевый сплав 2 мм, порошковое покрытие |
| Полезная высота кронштейна крепления 19’’ оборудования: | |
| -глубина | 9U (400 мм)12U (534 мм)300-450 мм |
| Габаритные размеры (без гермовводов) ШхВхГ | 600 х 1200 х 600 мм |
| Вес с упаковкой (не более) | 95 кг |
