Всепогодный узел коммутации ВУК ВБ-24-PoE+ предназначен для обеспечения работы от 1-го до 4-х оконечных IP-устройств с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования и защиты его от воздействия окружающей среды (влаги и отрицательных температур) во взрывоопасных зонах 1 и 2 (при классификации по зональному принципу) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных газовых смесей категорий IIА, IIВ групп Т1÷Т5 в соответствии с главой 7.3 «Правил устройства электроустановок».
Конструктивно ВУК ВБ-24-PoE+ выполнен в корпусе из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам, в том числе устойчивого к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению, RAL 7035). В узле установлены 8 кабельных вводов (латунь никелированная).
ВУК ВБ-24-PoE+ оборудован блоком управления климатом БУК-5, предназначенным для управления обогревателем.
Узел выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Узел соответствует:
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током – I классу по ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66 по ГОСТ 14254.

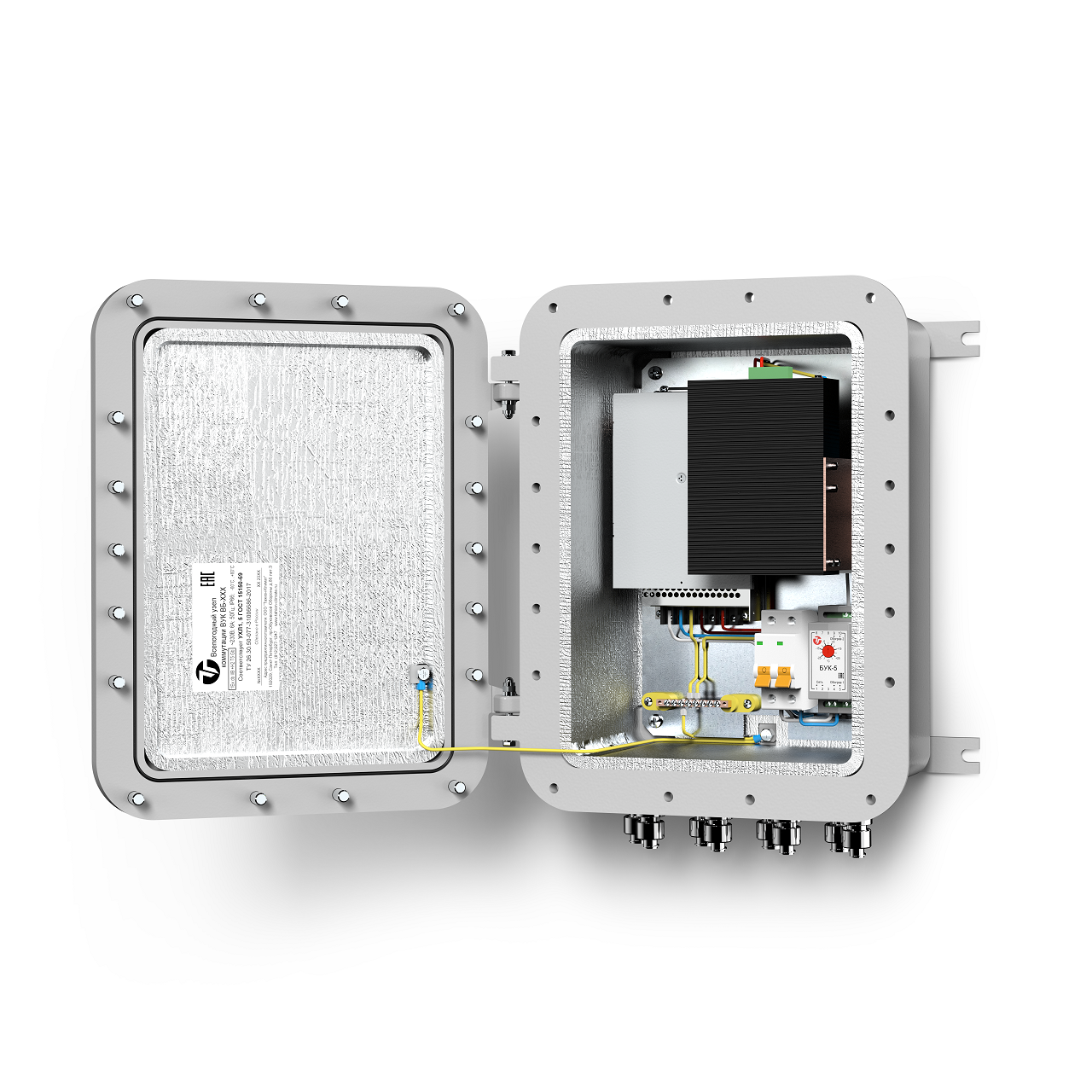

Устройство и габаритно-установочные размеры (крышка не показана)
| 1 | Корпус ШГВ423222 (433х333х224 мм) | 1 шт. |
| 2 | Монтажная панель | 1 шт. |
| 3 | Выключатель автоматический ВА47-29 2P 6A/4,5кА хар-ка С (S1) | 1 шт. |
| 4 | Блок управления климатом БУК-5 | 1 шт. |
| 5 | Обогреватель (R1, R2) | 1 шт. |
| 6 | AC/DC преобразователь 230/55В, 150Вт | 1 шт. |
| 7 | Неуправляемый PoE коммутатор 4 порта Eth + 2 порта SFP | 1 шт. |
| 8 | Оптический кросс с адаптерами SC-SC (4 шт.) | 1 шт. |
| 9 | Шина заземления (Ш1) | 1 шт. |
| 10 | Кабельный ввод КНВМ1М-12НК, Ø кабеля 4-9 мм | 4 шт. |
| 11 | Кабельный ввод КНВМ1М-15НК, Ø кабеля 6-12 мм | 4 шт. |
Схема электрическая принципиальная
Обжимка вилки RJ45 на кабель кат.5e
| Характеристика | Значение |
|---|---|
| 1. Интерфейсы: | |
| – порт 10/100/1000 Base-T RJ-45 PoE watchdog | 4 шт |
| – порт 1000 Base-X SFP | 2 шт |
| 2. PoE: | |
| – по стандарту PoE IEEE 802.3af/at | 2 порта |
| – по стандарту PoE IEEE 802.3af/at/bt | 2 порта |
| – общий бюджет PoE | 140 Вт |
| 3. Питание изделия: | |
| – напряжение питания | 230 В AC |
| – максимальный ток нагрузки | 6 А |
| 4. Обогрев: | |
| – напряжение питания | 230 В AC |
| – потребляемая мощность | 68 Вт |
| 5. Диапазон рабочих температур | – 60 °С ÷ +50 °С |
| 6. Максимальная потребляемая мощность | 235 Вт |
| 7. Габаритные размеры | 469х368х224 мм |
| 8. Масса c упаковкой, не более | 30 кг |
