Модули газового пожаротушения углекислотные
Углекислотные модули ГПТ состоят из следующих основных элементов:
- металлический корпус, внутри которого размещен баллон с углекислотой;
- запорно-пусковое устройство (ЗПУ);
- насадки для выпуска углекислотов в охраняемом помещении.
Углекислота, обладая высокой проникающей способностью, заполняет весь объем защищаемого помещения, вытесняя из него кислород и снижая его прочность до уровня, при котором горение становится невозможным.
Модуль газопорошкового пожаротушения с принудительным запуском; вместимость корпуса 7.6 л; защищаемый объем до 90 м³; длина струи 5…6 м; рабочее давление в модуле 1.4...1.6 Мпа; время действия 15 с; пусковой ток не менее 0.5 А; t-раб.-50…+50°С, климатическое исполнение У2; габаритные размеры 205х750х305 мм
Батареи (модули) МПТУ 150-100-12
Батареи газового пожаротушения - это сертифицированные изделия, состоящие из нескольких модулей МПТУ 150-100-12 (от 2 до 20), набора пусковых устройств и комплектующих пневматической пусковой цепи, коллектора, фиксирующей конструкции (стойки) и контрольной панели. Другими словами проектировщику нет необходимости собирать установку ГПТ по комплектующим, достаточно заказать готовое, полностью укомплектованное изделие.
Батареи МПТУ предназначены для длительного хранения под давлением и выпуска в защищаемое помещение расчетного количества газового огнетушащего вещества – двуокиси углерода (СО2), при тушении пожаров класса А, В, С и электрооборудования, находящегося под напряжением. Напряжение, при котором можно тушить электрооборудование под напряжением, должно соответствовать требованиям нормативно технической документации на ГОТВ.
Характеристики
Батареи имеют различные исполнения. Переменными могут быть: количество модулей в батарее, количество рядов, тип запуска (пусковой баллон или пусковой модуль), количество и тип пусковых элементов (электромагнит или пиропатрон), наличие обратных клапанов.
Например, батарея 2Б7 (М1э) МПТУ 150-100-12 - это двухрядная батарея, состоящая из 14 модулей МПТУ 150-100-12 (по 7 модулей в ряду), с пусковыми модулями. На пусковой модуль одной из секций установлено устройство электромагнитного пуска.
Батарея Б5 (ПБэ-ОК) МПТУ 150-100-12 - однорядная батарея, состоящая из 5 модулей МПТУ 150-100-12, с пусковым баллоном. На пусковой баллон установлено устройство электромагнитного пуска. Коллектор батареи с обратными клапанами.
Модуль МПТУ 150-100-12
Модули газового пожаротушения типа МПТУ наилучшим образом подходят для тушения кабельных сооружений, электрооборудования, текстильных изделий, бумаги, денег, предметов живописи и искусства, музейных экспонатов и печатной продукции.
Модули газового пожаротушения типа МПТУ 150-50-12, МПТУ 150-100-12 и МПТУ-С 150-50-12 предназначены для заполнения двуокисью углерода (СО2) и применяются для противопожарной защиты помещений и технологического оборудования в составе модульных установок газового пожаротушения.
Основные характеристики модулей
| Наименование | Рабочее давление, кгс/см² | Вместимость, л | Диаметр условного прохода ЗПУ, мм | L, мм* | D, мм | Масса без заряда, кг** |
|---|---|---|---|---|---|---|
| * — высота до центра выходного отверстия ** — масса модуля с транспортной заглушкой, без защитного колпака, упаковки и пусковых устройств |
||||||
| МПТУ 150-50-12 | 150 | 50 | 12 | 900 | 316 | 68,5 |
| МПТУ-С 150-50-12 | 72,5 | |||||
| МПТУ 150-100-12 | 100 | 1577 | 100 | |||
Двуокись углерода – одно из наиболее распространенных и эффективных газовых огнетушащих веществ (ГОТВ), применяемых в установках газового пожаротушения. Для его хранения используются модули и батареи газового пожаротушения. Однако, одной из проблем при применении ГОТВ, находящихся в жидкой фазе под давлением собственных насыщенных паров, является контроль их сохранности в процессе эксплуатации.
В соответствии с требованиями нормативных документов модули газового пожаротушения, предназначенные для хранения ГОТВ, применяемых без газа-вытеснителя, должны содержать в своём составе устройства контроля массы или уровня жидкой фазы ГОТВ, срабатывающие при уменьшении массы ГОТВ на 5 % и более от количества ГОТВ, заправленного в модуль согласно ТД.
В модулях МПТУ 150-50-12, МПТУ 150-100-12 и МПТУ-С 150-50-12 применен новый, высокотехнологичный метод контроля сохранности ГОТВ – электронное устройство контроля массы (УКМ), встроенное непосредственно в запорно-пусковое устройство (ЗПУ) модуля. Сифонная трубка ЗПУ играет роль цилиндрического конденсатора и состоит из двух электродов - внутреннего и внешнего. Внутренний электрод соприкасается с корпусом ЗПУ. Внешний электрод изолирован от внутреннего и связан с электронной схемой УКМ. Все устройство образует цилиндрический конденсатор, при этом переменным измеряемым параметром является электрическая ёмкость ГОТВ.
УКМ через стандартный соединительный штекер подключается к внешнему источнику питания. Измеряемые значения снимаются через порт RS232 и могут выдаваться в виде абсолютных значений или в процентном отношении.
Вся информация (масса ГОТВ, дата калибровки, дата обслуживания) сохраняется в запоминающем устройстве УКМ и при необходимости может выводиться на компьютер. Для визуального контроля ЗПУ модуля оборудовано светодиодом, который выдаёт сигналы о нормальной работе, уменьшении массы ГОТВ на 5 % и более или неисправности УКМ.
Модуль МПТУ-С 150-50-12
Модули газового пожаротушения типа МПТУ наилучшим образом подходят для тушения кабельных сооружений, электрооборудования, текстильных изделий, бумаги, денег, предметов живописи и искусства, музейных экспонатов и печатной продукции.
Модули газового пожаротушения типа МПТУ 150-50-12, МПТУ 150-100-12 и МПТУ-С 150-50-12 предназначены для заполнения двуокисью углерода (СО2) и применяются для противопожарной защиты помещений и технологического оборудования в составе модульных установок газового пожаротушения.
Основные характеристики модулей
| Наименование | Рабочее давление, кгс/см² | Вместимость, л | Диаметр условного прохода ЗПУ, мм | L, мм* | D, мм | Масса без заряда, кг** |
|---|---|---|---|---|---|---|
| * — высота до центра выходного отверстия ** — масса модуля с транспортной заглушкой, без защитного колпака, упаковки и пусковых устройств |
||||||
| МПТУ 150-50-12 | 150 | 50 | 12 | 900 | 316 | 68,5 |
| МПТУ-С 150-50-12 | 72,5 | |||||
| МПТУ 150-100-12 | 100 | 1577 | 100 | |||
Двуокись углерода – одно из наиболее распространенных и эффективных газовых огнетушащих веществ (ГОТВ), применяемых в установках газового пожаротушения. Для его хранения используются модули и батареи газового пожаротушения. Однако, одной из проблем при применении ГОТВ, находящихся в жидкой фазе под давлением собственных насыщенных паров, является контроль их сохранности в процессе эксплуатации.
В соответствии с требованиями нормативных документов модули газового пожаротушения, предназначенные для хранения ГОТВ, применяемых без газа-вытеснителя, должны содержать в своём составе устройства контроля массы или уровня жидкой фазы ГОТВ, срабатывающие при уменьшении массы ГОТВ на 5 % и более от количества ГОТВ, заправленного в модуль согласно ТД.
В модулях МПТУ 150-50-12, МПТУ 150-100-12 и МПТУ-С 150-50-12 применен новый, высокотехнологичный метод контроля сохранности ГОТВ – электронное устройство контроля массы (УКМ), встроенное непосредственно в запорно-пусковое устройство (ЗПУ) модуля. Сифонная трубка ЗПУ играет роль цилиндрического конденсатора и состоит из двух электродов - внутреннего и внешнего. Внутренний электрод соприкасается с корпусом ЗПУ. Внешний электрод изолирован от внутреннего и связан с электронной схемой УКМ. Все устройство образует цилиндрический конденсатор, при этом переменным измеряемым параметром является электрическая ёмкость ГОТВ.
УКМ через стандартный соединительный штекер подключается к внешнему источнику питания. Измеряемые значения снимаются через порт RS232 и могут выдаваться в виде абсолютных значений или в процентном отношении.
Вся информация (масса ГОТВ, дата калибровки, дата обслуживания) сохраняется в запоминающем устройстве УКМ и при необходимости может выводиться на компьютер. Для визуального контроля ЗПУ модуля оборудовано светодиодом, который выдаёт сигналы о нормальной работе, уменьшении массы ГОТВ на 5 % и более или неисправности УКМ.
Модуль МПТУ 150-50-12
Модули газового пожаротушения типа МПТУ наилучшим образом подходят для тушения кабельных сооружений, электрооборудования, текстильных изделий, бумаги, денег, предметов живописи и искусства, музейных экспонатов и печатной продукции.
Модули газового пожаротушения типа МПТУ 150-50-12, МПТУ 150-100-12 и МПТУ-С 150-50-12 предназначены для заполнения двуокисью углерода (СО2) и применяются для противопожарной защиты помещений и технологического оборудования в составе модульных установок газового пожаротушения.
Основные характеристики модулей
| Наименование | Рабочее давление, кгс/см² | Вместимость, л | Диаметр условного прохода ЗПУ, мм | L, мм* | D, мм | Масса без заряда, кг** |
|---|---|---|---|---|---|---|
| * — высота до центра выходного отверстия ** — масса модуля с транспортной заглушкой, без защитного колпака, упаковки и пусковых устройств |
||||||
| МПТУ 150-50-12 | 150 | 50 | 12 | 900 | 316 | 68,5 |
| МПТУ-С 150-50-12 | 72,5 | |||||
| МПТУ 150-100-12 | 100 | 1577 | 100 | |||
Двуокись углерода – одно из наиболее распространенных и эффективных газовых огнетушащих веществ (ГОТВ), применяемых в установках газового пожаротушения. Для его хранения используются модули и батареи газового пожаротушения. Однако, одной из проблем при применении ГОТВ, находящихся в жидкой фазе под давлением собственных насыщенных паров, является контроль их сохранности в процессе эксплуатации.
В соответствии с требованиями нормативных документов модули газового пожаротушения, предназначенные для хранения ГОТВ, применяемых без газа-вытеснителя, должны содержать в своём составе устройства контроля массы или уровня жидкой фазы ГОТВ, срабатывающие при уменьшении массы ГОТВ на 5 % и более от количества ГОТВ, заправленного в модуль согласно ТД.
В модулях МПТУ 150-50-12, МПТУ 150-100-12 и МПТУ-С 150-50-12 применен новый, высокотехнологичный метод контроля сохранности ГОТВ – электронное устройство контроля массы (УКМ), встроенное непосредственно в запорно-пусковое устройство (ЗПУ) модуля. Сифонная трубка ЗПУ играет роль цилиндрического конденсатора и состоит из двух электродов - внутреннего и внешнего. Внутренний электрод соприкасается с корпусом ЗПУ. Внешний электрод изолирован от внутреннего и связан с электронной схемой УКМ. Все устройство образует цилиндрический конденсатор, при этом переменным измеряемым параметром является электрическая ёмкость ГОТВ.
УКМ через стандартный соединительный штекер подключается к внешнему источнику питания. Измеряемые значения снимаются через порт RS232 и могут выдаваться в виде абсолютных значений или в процентном отношении.
Вся информация (масса ГОТВ, дата калибровки, дата обслуживания) сохраняется в запоминающем устройстве УКМ и при необходимости может выводиться на компьютер. Для визуального контроля ЗПУ модуля оборудовано светодиодом, который выдаёт сигналы о нормальной работе, уменьшении массы ГОТВ на 5 % и более или неисправности УКМ.

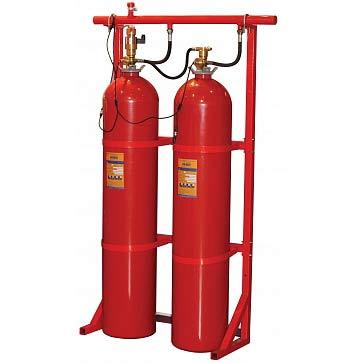

Батареи газового пожаротушения (углекислотные) МГП
Батареи газового пожаротушения на базе модулей газового пожаротушения углекислотных используются для хранения и выпуска в защищаемое помещение газового огнетушащего состава – двуокиси углерода при тушении пожаров класса А, В, С и электрооборудования, находящегося под напряжением до 1000 В.
Основные технические данные и характеристики
- Диапазон температур эксплуатации -10 до +50 ºС
- Рабочее давление элементов батарей, МПа: - коллектора 15, РВД 12-150 - 15, РВД 8-150 - 15, обратных клапанов - 15
- Пробное давление элементов батарей, МПа: - коллектора 22,5, РВД 12-150 - 22,5, РВД 8-150 - 22,5, обратных клапанов - 22,5
- Диаметры условного прохода элементов батарей, Ду, мм: - коллектора в зависимости от исполнения: РВД 12-150 - 12, РВД 8-150 - 8, обратного клапана - 12.
Батареи модулей газового пожаротушения углекислотных МГП (СО2) представляют собой группу (от 2 до 20) модулей газового пожаротушения углекислотных или хладоновых, объединенных одной пусковой цепью и осуществляющих одновременный выпуск газового огнетушащего состава (ГОС) в общий для группы магистральный трубопровод. Модули газового пожаротушения с помощью хомутов жестко фиксируются относительно несущей конструкции (стойки), которая в свою очередь крепится к полу и/или к стене, посредством анкерных болтов. На стойке так же располагается коллектор. По количеству рядов батареи делятся на однорядные и двухрядные батареи.
Запуск модулей в составе батареи, осуществляется пусковым модулем или баллоном с азотом. Давление от пускового баллона или модуля по пневматическому пусковому трубопроводу подается на запорно-пусковое устройство модулей в батареи и осуществляет их включение пневматическим способом. На пусковом баллоне или пусковом модуле применяется запорно-пусковое устройство с электромагнитным пуском. В верхней части электромагнитного привода устанавливается устройство ручного пуска. В однорядной батарее один пусковой баллон/модуль с электромагнитным пуском позволяет произвести одновременно пневматический пуск до 10 модулей, в двухрядной батарее до 20 модулей.
Батареи газового пожаротушения на базе модулей газового пожаротушения углекислотных не предназначены для противопожарной защиты транспортных средств, для применения во взрывоопасных зонах.
Модуль МГП 15 (150 BAR)-100-12-3
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 100 +5
- Рабочее давление модуля, МПа (бар) - 14,7 (150)
- Пробное давление модуля, МПа - 22,5
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа ( минимальное) - 2,1
- Давление пневматического пуска, МПа - 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В (номинальное) - 12
- Напряжение питания устройства контроля массы, постоянного тока, В (минимальное) - 6
- Напряжение питания устройства контроля массы, постоянного тока, В (максимальное) - 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 5
- Эквивалентная длина модуля, м, не более - 3,5
- Габаритные размеры модуля без пусковых устройств, мм, не более (диаметр; высота; высота с установленным колпаком) - 316±1; 1638; 1695
- Высота до центра выходного отверстия, мм - 1577+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Масса модуля без заряда, кг - 105±7,5
- Масса ГОТВ, кг - 70±0,70
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОТВ в баллоне, кг, не более - 0,7
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГПУ встроено электронное устройство контроля массы ГОТВ. На ЗПУ устанавливается электромагнитный привод и устройство ручного пуска (ЭМ/Р). Исполнение ЭМ/Р является пусковым модулем - запускает модули в составе батареи либо используется для тушения в системе, состоящей из одного модуля.
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-100-12-2
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 100 +5
- Рабочее давление модуля, МПа (бар) - 14,7 (150)
- Пробное давление модуля, МПа - 22,5
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа ( минимальное) - 2,1
- Давление пневматического пуска, МПа - 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В (номинальное) - 12
- Напряжение питания устройства контроля массы, постоянного тока, В (минимальное) - 6
- Напряжение питания устройства контроля массы, постоянного тока, В (максимальное) - 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 5
- Эквивалентная длина модуля, м, не более - 3,5
- Габаритные размеры модуля без пусковых устройств, мм, не более (диаметр; высота; высота с установленным колпаком) - 316±1; 1638; 1695
- Высота до центра выходного отверстия, мм - 1577+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Масса модуля без заряда, кг - 105±7,5
- Масса ГОТВ, кг - 70±0,70
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОТВ в баллоне, кг, не более - 0,7
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГПУ встроено электронное устройство контроля массы ГОТВ. На ЗПУ устанавливается устройство пневматического пуска (ПН). Модули в исполнении ПН объединяются одной пусковой цепью, которая позволяет произвести одновременно пневматический пуск нескольких модулей.
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-100-12-1
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 100 +5
- Рабочее давление модуля, МПа (бар) - 14,7 (150)
- Пробное давление модуля, МПа - 22,5
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа ( минимальное) - 2,1
- Давление пневматического пуска, МПа - 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В (номинальное) - 12
- Напряжение питания устройства контроля массы, постоянного тока, В (минимальное) - 6
- Напряжение питания устройства контроля массы, постоянного тока, В (максимальное) - 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 5
- Эквивалентная длина модуля, м, не более - 3,5
- Габаритные размеры модуля без пусковых устройств, мм, не более (диаметр; высота; высота с установленным колпаком) - 316±1; 1638; 1695
- Высота до центра выходного отверстия, мм - 1577+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Масса модуля без заряда, кг - 105±7,5
- Масса ГОТВ, кг - 70±0,70
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОТВ в баллоне, кг, не более - 0,5
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,7
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГПУ встроено электронное устройство контроля массы ГОТВ. На ЗПУ устанавливается электромагнитный привод (ЭМ).
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-100-12
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 100 +5
- Рабочее давление модуля, МПа (бар) - 14,7 (150)
- Пробное давление модуля, МПа - 22,5
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа ( минимальное) - 2,1
- Давление пневматического пуска, МПа - 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В (номинальное) - 12
- Напряжение питания устройства контроля массы, постоянного тока, В (минимальное) - 6
- Напряжение питания устройства контроля массы, постоянного тока, В (максимальное) - 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 5
- Эквивалентная длина модуля, м, не более - 3,5
- Габаритные размеры модуля без пусковых устройств, мм, не более (диаметр; высота; высота с установленным колпаком) - 316±1; 1638; 1695
- Высота до центра выходного отверстия, мм - 1577+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Масса модуля без заряда, кг - 105±7,5
- Масса ГОТВ, кг - 70±0,70
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОТВ в баллоне, кг, не более - 0,7
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГПУ встроено электронное устройство контроля массы ГОТВ.
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-67,5-12-3
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 67,5 +3,75
- Рабочее давление модуля, МПа (кгс/см²) - 14,7 (150)
- Минимальное рабочее давление модуля, МПа (бар) - 4,1(42)
- Пробное давление модуля, МПа - 22,5
- Давление срабатывания мембранного предохранительного устройства, МПа (бар) - минимальное 18,5, максимальное 20,0
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа - минимальное 2,1, максимальное 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В - номинальное 12, минимальное - 6, максимальное 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 10
- Эквивалентная длина модуля, м, не более - 3,5
- Высота модуля с пусковыми устройствами не более: - с электромагнитным и ручным пуском 1070.
- Габаритные размеры модуля без пусковых устройств, мм, не более: диаметр - 269±1, высота 1600, с установленным защитным колпаком 1675
- Высота до центра выходного отверстия, мм - 1540+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Полная масса модуля, кг - 128±6,5
- Масса модуля без заряда, кг - 80±6
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОС в баллоне, кг, не более - 0,5
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГПУ встроено электронное устройство контроля массы ГОТВ. На ЗПУ устанавливается электромагнитный привод и устройство ручного пуска (ЭМ/Р). Исполнение ЭМ/Р является пусковым модулем - запускает модули в составе батареи либо используется для тушения в системе, состоящей из одного модуля.
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-67,5-12-2
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 67,5 +3,75
- Рабочее давление модуля, МПа (кгс/см²) - 14,7 (150)
- Минимальное рабочее давление модуля, МПа (бар) - 4,1(42)
- Пробное давление модуля, МПа - 22,5
- Давление срабатывания мембранного предохранительного устройства, МПа (бар) - минимальное 18,5, максимальное 20,0
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа - минимальное 2,1, максимальное 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В - номинальное 12, минимальное - 6, максимальное 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 10
- Эквивалентная длина модуля, м, не более - 3,5
- Высота модуля с пусковыми устройствами не более: с пневматическим пуском - 1000.
- Габаритные размеры модуля без пусковых устройств, мм, не более: диаметр - 269±1, высота 1600, с установленным защитным колпаком 1675
- Высота до центра выходного отверстия, мм - 1540+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Полная масса модуля, кг - 128±6,5
- Масса модуля без заряда, кг - 80±6
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОС в баллоне, кг, не более - 0,5
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГПУ встроено электронное устройство контроля массы ГОТВ. На ЗПУ устанавливается устройство пневматического пуска (ПН). Модули в исполнении ПН объединяются одной пусковой цепью, которая позволяет произвести одновременно пневматический пуск нескольких модулей.
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-67,5-12-1
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 67,5 +3,75
- Рабочее давление модуля, МПа (кгс/см²) - 14,7 (150)
- Минимальное рабочее давление модуля, МПа (бар) - 4,1(42)
- Пробное давление модуля, МПа - 22,5
- Давление срабатывания мембранного предохранительного устройства, МПа (бар) - минимальное 18,5, максимальное 20,0
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа - минимальное 2,1, максимальное 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В - номинальное 12, минимальное - 6, максимальное 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 10
- Эквивалентная длина модуля, м, не более - 3,5
- Высота модуля с пусковыми устройствами не более: с электромагнитнтным пуском - 1050, с пневматическим пуском - 1000, с электромагнитным и ручным пуском - 1070
- Габаритные размеры модуля без пусковых устройств, мм, не более: диаметр - 269±1, высота 1600, с установленным защитным колпаком 1675
- Высота до центра выходного отверстия, мм - 1540+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Полная масса модуля, кг - 128±6,5
- Масса модуля без заряда, кг - 80±6
- Масса ГОС, кг - 48±0,48
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОС в баллоне, кг, не более - 0,5
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГПУ встроено электронное устройство контроля массы ГОТВ. На ЗПУ устанавливается электромагнитный привод (ЭМ).
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-67,5-12
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 67,5 +3,75
- Рабочее давление модуля, МПа (кгс/см²) - 14,7 (150)
- Минимальное рабочее давление модуля, МПа (бар) - 4,1(42)
- Пробное давление модуля, МПа - 22,5
- Давление срабатывания мембранного предохранительного устройства, МПа (бар) - минимальное 18,5, максимальное 20,0
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа - минимальное 2,1, максимальное 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В - номинальное 12, минимальное - 6, максимальное 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 10
- Эквивалентная длина модуля, м, не более - 3,5
- Высота модуля с пусковыми устройствами не более: с электромагнитнтным пуском - 1050, с пневматическим пуском - 1000, с электромагнитным и ручным пуском - 1070
- Габаритные размеры модуля без пусковых устройств, мм, не более: диаметр - 269±1, высота 1600, с установленным защитным колпаком 1675
- Высота до центра выходного отверстия, мм - 1540+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Полная масса модуля, кг - 128±6,5
- Масса модуля без заряда, кг - 80±6
- Масса ГОС, кг - 48±0,48
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОС в баллоне, кг, не более - 0,5
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГПУ встроено электронное устройство контроля массы ГОТВ.
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-50-12-2
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 50 +2,5
- Рабочее давление модуля, МПа (бар) - 14,7 (150)
- Пробное давление модуля, МПа - 22,5
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа ( минимальное) - 2,1
- Давление пневматического пуска, МПа - 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В (номинальное) - 12
- Напряжение питания устройства контроля массы, постоянного тока, В (минимальное) - 6
- Напряжение питания устройства контроля массы, постоянного тока, В (максимальное) - 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 5
- Эквивалентная длина модуля, м, не более - 3,5
- Габаритные размеры модуля без пусковых устройств, мм, не более (диаметр; высота; высота с установленным колпаком) - 316±1; 950; 1015
- Высота до центра выходного отверстия, мм - 900+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Масса модуля без заряда, кг - 65+2,5
- Масса ГОТВ, кг - 35±0,35
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОТВ в баллоне, кг, не более - 0,35
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГПУ встроено электронное устройство контроля массы ГОТВ. На ЗПУ устанавливается устройство пневматического пуска (ПН). Модули в исполнении ПН объединяются одной пусковой цепью, которая позволяет произвести одновременно пневматический пуск нескольких модулей.
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-50-12-3
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 50 +2,5
- Рабочее давление модуля, МПа (бар) - 14,7 (150)
- Пробное давление модуля, МПа - 22,5
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа ( минимальное) - 2,1
- Давление пневматического пуска, МПа - 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В (номинальное) - 12
- Напряжение питания устройства контроля массы, постоянного тока, В (минимальное) - 6
- Напряжение питания устройства контроля массы, постоянного тока, В (максимальное) - 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 5
- Эквивалентная длина модуля, м, не более - 3,5
- Габаритные размеры модуля без пусковых устройств, мм, не более (диаметр; высота; высота с установленным колпаком) - 316±1; 950; 1015
- Высота до центра выходного отверстия, мм - 900+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Масса модуля без заряда, кг - 65+2,5
- Масса ГОТВ, кг - 35±0,35
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОТВ в баллоне, кг, не более - 0,35
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГП (СО2) встроено электронное устройство контроля массы ГОС (УКМ). Контроль может осуществлять с помощью приемно-контрольного прибора, компьютера, калибровочного прибора, а также встроенного в ЗПУ светодиода, который выдает световые сигналы о работоспособности устройства контроля массы. Установка с применением одного модуля газового пожаротушения представляет собой модуль, который фиксируется к стене с помощью хомутов анкерными болтами. При помощи рукава высокого давления модуль присоединяется к трубопроводу подачи ГОС.
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-50-12-1
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 50 +2,5
- Рабочее давление модуля, МПа (бар) - 14,7 (150)
- Пробное давление модуля, МПа - 22,5
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа ( минимальное) - 2,1
- Давление пневматического пуска, МПа - 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В (номинальное) - 12
- Напряжение питания устройства контроля массы, постоянного тока, В (минимальное) - 6
- Напряжение питания устройства контроля массы, постоянного тока, В (максимальное) - 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 5
- Эквивалентная длина модуля, м, не более - 3,5
- Габаритные размеры модуля без пусковых устройств, мм, не более (диаметр; высота; высота с установленным колпаком) - 316±1; 950; 1015
- Высота до центра выходного отверстия, мм - 900+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Масса модуля без заряда, кг - 65+2,5
- Масса ГОТВ, кг - 35±0,35
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОТВ в баллоне, кг, не более - 0,35
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГП (СО2) встроено электронное устройство контроля массы ГОС (УКМ). Контроль может осуществлять с помощью приемно-контрольного прибора, компьютера, калибровочного прибора, а также встроенного в ЗПУ светодиода, который выдает световые сигналы о работоспособности устройства контроля массы. Установка с применением одного модуля газового пожаротушения представляет собой модуль, который фиксируется к стене с помощью хомутов анкерными болтами. При помощи рукава высокого давления модуль присоединяется к трубопроводу подачи ГОС.
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
Модуль МГП 15 (150 BAR)-50-12
Углекислотные модули газового пожаротушения используются при тушении электроустановок под напряжением, кабель-каналов, дизель-генераторных и других помещений с высоким уровнем пожарной опасности. Использование углекислотного оборудования МГП обеспечивает возможность предупреждения и подавления взрывов парогазовоздушной смеси. В качестве ГОС применяется двуокись углерода (СО2) .
Основные технические данные и характеристики
- Вместимость баллона, л - 50 +2,5
- Рабочее давление модуля, МПа (бар) - 14,7 (150)
- Пробное давление модуля, МПа - 22,5
- Диаметр условного прохода запорно-пускового устройства/сифонной трубки, Ду, мм - 12/12
- Давление пневматического пуска, МПа ( минимальное) - 2,1
- Давление пневматического пуска, МПа - 14,7
- Напряжение питания устройства контроля массы, постоянного тока, В (номинальное) - 12
- Напряжение питания устройства контроля массы, постоянного тока, В (минимальное) - 6
- Напряжение питания устройства контроля массы, постоянного тока, В (максимальное) - 30
- Количество срабатываний модуля в течение срока эксплуатации, раз, не менее - 5
- Эквивалентная длина модуля, м, не более - 3,5
- Габаритные размеры модуля без пусковых устройств, мм, не более (диаметр; высота; высота с установленным колпаком) - 316±1; 950; 1015
- Высота до центра выходного отверстия, мм - 900+3
- Присоединительная резьба выходного штуцера - W21,8х1/14 DIN477
- Масса модуля без заряда, кг - 65±2,5
- Масса ГОТВ, кг - 35±0,35
- Время выхода ГОС 95 % по массе, с, не более - 60
- Остаток ГОТВ в баллоне, кг, не более - 0,35
- Напряжение постоянного тока электромагнитного привода, В - 24
- Ток срабатывания электромагнитного привода, А - 0,5
- Длительность пускового импульса электромагнитного привода, с - 1,5-2,0
- Ток контроля, А, не более - 0,02
- Периодичность освидетельствования баллона - Один раз в 10 лет
- Степень защиты устройства контроля массы - IP 67
Модули газового пожаротушения углекислотные МГП предназначены для выпуска и хранения газового огнетушащего состава (ГОС) под рабочим давлением до 15 МПа применяются в составе централизованных и модульных автоматических установок газового пожаротушения для ликвидации пожаров классов А, В, С и Е до 1000В.
Работоспособность модуля сохраняется в диапазоне температур от -10 °С до +50 °С.
В запорно-пусковом устройстве (ЗПУ) МГП (СО2) встроено электронное устройство контроля массы ГОС (УКМ). Контроль может осуществлять с помощью приемно-контрольного прибора, компьютера, калибровочного прибора, а также встроенного в ЗПУ светодиода, который выдает световые сигналы о работоспособности устройства контроля массы. Установка с применением одного модуля газового пожаротушения представляет собой модуль, который фиксируется к стене с помощью хомутов анкерными болтами. При помощи рукава высокого давления модуль присоединяется к трубопроводу подачи ГОС.
Автоматический запуск модуля газового пожаротушения осуществляется после срабатывания пожарных извещателей, путем подачи электрического импульса на электромагнитный клапан устройства запуска модулей через приемно-контрольный и пожарный прибор управления. Возможен запуск модуля с помощью устройства ручного пуска, при необходимости установленного на запорно-пусковом устройстве модуля газового пожаротушения.
График работы
| День | Время | |
|---|---|---|
| Понедельник | 09:00 - 17:00 | |
| Вторник | 09:00 - 17:00 | |
| Среда |
09:00 - 17:00 |
|
| Четверг |
09:00 - 17:00 |
|
| Пятница |
09:00 - 16:00 |
|
| Суббота | Выходной | |
| Воскресенье | Выходной |
Для покупателя
Дата и номер регистрации в Торговом реестре Республики Беларусь 716060 от 10.06.2024
Регистрационный номер ЕГР:
*Работаем только с юр. лицами
Адрес
Республика Беларусь220024 г. Минск, ул. Стебенева, 12к5
