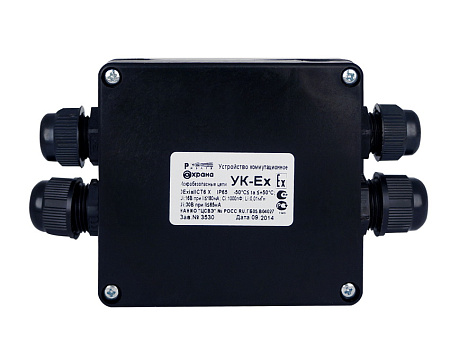

Контроль и защита сети. Изоляторы, искрозащита, коммутаторы, преобразователи
Контроль и защита сети пожарной сигнализации имеют решающее значение для обеспечения ее надежной и аварийной работы. Использование электрических изоляторов, искрозащиты, коммутаторов и преобразователей позволяет предотвратить ложные срабатывания, обеспечить целостность цепей и быстрое реагирование на срабатывание пожара.

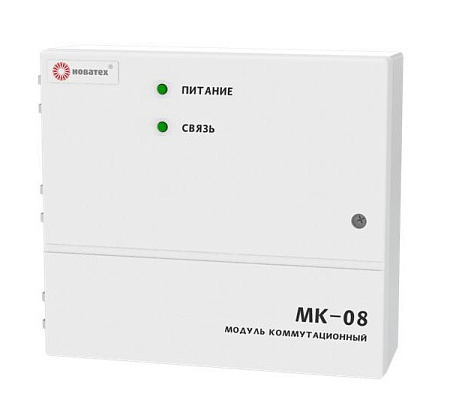

МКВ-08(16) Модуль коммутационный выносной
Модуль предназначен для дистанционного подключения и коммутации исполнительных устройств и выдачи сообщений о текущем состоянии и режимах работы на базовый блок ППКП-128 (ПКП-128).
Модуль предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция модуля не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также в пожароопасных помещениях.
Модуль обеспечивает:
- подключение до 8-и исполнительных устройств в базовой комплектации;
- подключение до 16-и исполнительных устройств с применением дополнительного модуля МК-081 ;
- выдачу сообщений о текущем состоянии и режимах работы;
- передачу данных по интерфейсу CAN по запросу ППКП (ПКП) или по изменению контролируемого параметра;
- отображение на передней панели текущего состояния модуля с помощью 2-х светодиодов.
Модуль позволяет осуществлять контроль и передачу на ППКП (ПКП) информации о состоянии:
- сети питания 12 В;
- детектора вскрытия (тампера).
Характеристики
- Защита с автоматическим восстановлением работоспособности:
- от перегрузок и коротких замыканий выхода
- от «переполюсовки» и превышения входного напряжения
- Возможность установки пользователем необходимого выходного напряжения: 12 В, 9 В, 7,5 В, 5 В, 3,3 В *
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Диапазон входного напряжения | (10…30) В | (20…30) В |
| Выходное напряжение ** | 3,3 В, 5 В | 7,5 В, 9 В, 12 В |
| Максимальный ток нагрузки | 1,5 А | |
| Выходной ток при коротком замыкании, не более | 2 А | |
| Пульсации выходного напряжения (двойная амплитуда) не более | 50 мВ | |
| Диапазон рабочих температур | ( - 30…+ 50) °C | |
| Габаритные размеры МП, не более | 75×75×46 мм | |
| Масса МП, не более | 0,1 кг | |
| Тип монтажа | настенный навесной | |
| Тип подключения | клеммные колодки под винт, сечение провода 0,5…2,5 кв.мм | |
*- Заводская установка выходного напряжения - 12 В
**- для выходных напряжений 7,5 В, 9 В, 12 В минимальное входное напряжение должно быть не менее 20 В.
- Ультраширокий диапазон входных напряжений
- Защита с автоматическим восстановлением работоспособности:
- от перегрузок и коротких замыканий выхода
- от «переполюсовки» и бросков входного напряжения
- Возможность установки выходного напряжения 9 В
- Возможность питания удаленных потребителей
- Возможность питания МП от нестабилизированных источников
- Возможность установки в отдельную распределительную коробку
- Диапазон рабочих температур от минус 40 до + 50 °C
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Диапазон входного напряжения постоянного тока | от 15 до 75 В | |
| Номинальное выходное напряжение (устанавливается пользователем) | при входном напряжении от 20 В до 75 В | (12,3±0,3) В |
| при входном напряжении от 15 В до 75 В | (9,3±0,3) В | |
| Номинальный выходной ток | 0,5 А | |
| Максимальный выходной ток | 0,6 А | |
| Пульсации выходного напряжения (двойная амплитуда), не более | 30 мВ | |
| Диапазон рабочих температур | от минус 40 до +50 °C | |
| Габаритные размеры, не более | 55×55×20 мм | |
| Масса, не более | 0,1 кг | |
| Тип монтажа | 1) в монтажную коробку 2) внутри устройств или корпуса РИП на «липучке» |
|
| Тип подключения | клеммные колодки под винт, сечение провода 0,2…2,5 кв.мм | |
- Фильтрация входных и выходных высокочастотных шумов, возможность питания видеокамер, датчиков, аппаратуры с чувствительными приемниками
- Защита с автоматическим восстановлением работоспособности:
- от перегрузок и коротких замыканий выхода
- от «переполюсовки» и бросков входного напряжения
- Миниатюрный пластиковый корпус для возможности размещения внутри запитываемого оборудования
- Тепловая защита контроллера питания
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Диапазон входного напряжения постоянного тока | от 20 до 30 В |
| Номинальное выходное напряжение | 12,6±0,6 В |
| Максимальный ток нагрузки | 0,5 А |
| Максимальный ток при коротком замыкании | 1 А |
| Мощность потребления от источника входного напряжения, не более | 7 Вт |
| Пульсации выходного напряжения (двойная амплитуда) не более | 30 мВ |
| Диапазон рабочих температур | от минус 30 до +50 °C |
| Габаритные размеры МП | не более - 55×38×20 мм |
| Масса МП | не более - 0,1 |
| Тип монтажа | 1) настенный навесной, 2) внутри устройств или корпуса РИП на «липучке» |
| Тип подключения | клеммные колодки под винт. сечение провода 0,2…2,5 кв.мм |
- Увеличение времени работы РИП при отсутствии напряжения в сети переменного тока 220 В
- Защита АБ от коротких замыканий и перегрузок по току с последующим автоматическим восстановлением выходного напряжения после отключения нагрузки
| ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ | Бокс-12 исп.0 (Бокс-12/34М5) | Бокс-24 исп.0 (Бокс-24/17М5) |
|---|---|---|
| Диапазон выходного напряжения | (от 10* до 14) В | (от 20* до 28) В |
| Максимальный ток нагрузки | 8 А | 4 А |
| Максимально допустимый ток заряда АБ от РИП | 5 А | 3 А |
| Количество и емкость устанавливаемых АБ ** | 2 шт., 17 А·ч | |
| Габаритные размеры | 222×356×96 мм | |
| Масса с АБ, не более | 14 кг | |
| Тип монтажа | настенный, навесной | |
| Тип подключения | параллельно клеммам АБ, установленной в РИП. Кабель подключения 1,5 м – в комплекте поставки | |
| Тип клемм | Клеммы тип «U» под болт М5 | Ножевые контакты серия 250 (6,3 мм) |
* - Нижний предел выходного напряжения контролируется и определяется источником питания РИП
** - Бокс-12 исп.0 (Бокс-12/34М5) допускает эксплуатацию с одной установленной АБ. Перечень РИП, допускающих работу с Боксами: РИП-12 исп.01 (РИП-12-3/17М1), РИП-12 исп.05, РИП-24 исп.01 (РИП-24-3/7М4), РИП-24 исп.01П
- Индивидуальный контроль наличия и состояния аккумуляторных батарей (АБ)
- Передача по интерфейсу информации на РИП о состоянии АБ
- Работа с одной или двумя установленными батареями (конфигурация с помощью кнопки на плате РИП)
- Работа с источниками питания не имеющие интерфейса. Передача информации о состоянии каждой АБ с помощью раздельных выходов «открытый коллектор»
- Простое подключение и ввод в эксплуатацию с помощью кабелей входящих в комплект поставки
- Встроенный индикатор на плате для отображения результатов тестирования АБ и наличия связи по интерфейсу
- Защита:
- от коротких замыканий и перегрузок по току с автоматическим восстановлением выходного напряжения
- перезаряда, переразряда и неправильного подключения АБ
| ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ | Бокс-12/34М5-Р (Бокс-12 исп.01) | Бокс-24/17М5-Р (Бокс-24 исп.01) |
|---|---|---|
| Диапазон выходного напряжения | (от 10 до 14) В | (от 20 до 28) В |
| Максимальный ток нагрузки | 8 А | 4 А |
| Максимально допустимый ток заряда АБ от РИП | 5 А | 3 А |
| Количество и емкость устанавливаемых АБ | 2 шт., 17 А·ч | |
| Интерфейс подключения к РИП | Двухпроводный, сеансы передачи информации каждые 10 с | |
| Количество выходов "открытый коллектор" | 2 | |
| Максимальное напряжение и ток выходов "открытый коллектор" | 30 В, 50 мА | |
| Габаритные размеры | 222×356×96 мм | |
| Масса с АБ, не более | 14 кг | |
| Тип монтажа | настенный, навесной | |
| Тип подключения | параллельно клеммам АБ, установленной в РИП. Кабель подключения 1,5 м – в комплекте поставки | |
| Тип клемм | Клеммы тип «U» под болт М5 | Ножевые контакты серия 250 (6,3 мм) |
- Контроль выходного напряжения, напряжения на аккумуляторной батарее, сетевого напряжения
- Передача извещений с помощью гальванически развязанных оптореле
- Светодиодная индикация режимов работы
- Возможность подключения к "РИП-12" и к "РИП-24" (выбор осуществляется с помощью «джампера» на плате)
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Источник питания | Выход РИП * |
| Максимальный ток потребления | 30 мА |
| Сопротивление выходных цепей реле в замкнутом состоянии, не более | 50 Ом |
| Максимальное напряжение, коммутируемое контактами реле | 80 В |
| Максимальный ток, коммутируемый контактами реле | 50 мА |
| Рабочий диапазон температур | от минус 30 до + 50 °C |
| Габаритные размеры, не более | 82×68×22 мм |
| Масса, не более | 0,1 кг |
| Тип монтажа | Настенный навесной или внутри корпуса РИП |
| Тип подключения | Клеммные колодки под винт. Сечение провода 0,2…1 кв.мм |
* Перечень РИП, к которым возможно подключение МКС РИП: РИП-12 исп.01 (РИП-12-3/17М1), РИП-12 исп.02, РИП-12 исп.04, РИП-12 исп.05, РИП-24 исп.01 (РИП-24-3/7М4), РИП-24 исп.02, РИП-24 исп.04
- Контроль напряжения в сети и тока нагрузки
- Защита от перенапряжений и перегрузок по току с автоматическим восстановлением работоспособности
- Включение и отключение нагрузки при переходе напряжения через "0"
- 5 раздельных индикаторов состояний
- Размещение блока на DIN-рейку
- Установка пределов допустимого напряжения для нагрузки
- Контроль подключения блока к шине заземления с соответствующей индикацией
- Дистанционная передача информации об авариях (оптореле)
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Допустимый диапазон входного напряжения | 0 - 400 В, (50 Гц) |
| Максимальная мощность | 1,2 кВА |
| Максимальный ток нагрузки | 5 А |
| Диапазон изменения тока нагрузки | 0 - 100% |
| Количество индикаторов | 5 |
| Релейный выход | опторелле (80 В, 100 мА) |
| Рабочий диапазон температур | от минус 30 до +50 °C |
| Относительная влажность | до 90% при +25 °C |
| Степень защиты корпуса | IP30 |
| Габаритные размеры | 102×107×39 мм |
| Масса | не более 0,2 кг |
- Защита от импульсных перенапряжений
- Защита от продолжительного превышения напряжения более 250 В
- Индикация наличия выходного напряжения
- Фильтрация высокочастотных помех
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Максимальное рабочее напряжение | 250 В |
| Максимальная мощность нагрузки | 500 Вт |
| Проходное сопротивление (частота сети 50 Гц), не более | 1 Ом |
| Максимальное напряжение срабатывания защиты между двумя проводами симметричного входа 220 В (L) и 220 В (N) (с «перегоранием» предохранителя/ей, частота сети 50 Гц) | 300 В |
| Предельное напряжение импульсных помех (8/20 мкс) | 10 кВ |
| Габаритные размеры | 75×75×46 мм |
| Рабочий диапазон температур | от минус 30 до + 50 °C |
| Тип монтажа | настенный, навесной |
| Тип подключения | клеммные колодки под винт, сечение провода 0,75…1,5 кв.мм |
- Индикация перегрузок по току (красные индикаторы «1»-«8»)
- Подавление: взаимных помех (строчных и кадровых синхроимпульсов видеокамер), наводок на кабели питания, внешних импульсных воздействий
- Защита от «переполюсовки» входного напряжения, от превышения входного напряжения свыше 30 В (коммутационных выбросов и т.п.) с последующим восстановлением работоспособности
- Возможность параллельного включения каналов для увеличения выходного тока
- Возможность параллельного включения блоков для увеличения числа выходов
- Возможность крепления на DIN-рейку
| Характеристики и параметры | БЗК исп. 01 | БЗК исп. 02 |
|---|---|---|
| Входное напряжение питания | от 10 до 30 В | |
| Число каналов (выходов) | 8 | |
| Номинальный ток каждого канала | 0,6 А | 1 A |
| Максимальный коммутируемый ток (суммарный по 8-ми каналам) | 5 А | 8 А |
| Рабочий диапазон температур | от минус 30 до + 50 °C | |
| Относительная влажность | до 90% при +25 °C | |
| Габаритные размеры | 157×107×36 мм | |
| Масса, не более | 0,3 кг | |
| Подключение БЗК | клеммы под винт, сечение провода: «Вход»: 0,75…2,5 кв.мм «Выходы»: 0,25…2,5 кв.мм |
|
| Тип монтажа | настенный, навесной возможность крепления на DIN-рейку |
|
Блок подключения "Аларм" предназначен для устранения взаимного влияния каналов охранной сигнализации и телефонной связи при работе в составе системы передачи извещений о проникновении и пожаре автоматизированной "АСОС Алеся".
Краткое описание: Барьер искрозащиты, одноканальный, активный, на DIN-рейку, Uвход.9...13 В, Uпит. 12В, Iнагр. 60мА, Rпр.8 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходное напряжение барьера (Uo) max, В 13 |
|
Входное напряжение, В 9…13 |
- выходной ток барьера (Io) max, мА 60 |
|
Количество каналов 1 |
- внешняя ёмкость (Со) max, мкФ 1.0 |
|
Напряжение питания, B:
|
- внешняя индуктивность (Lo) max, мГн 1.6 |
|
- от внешнего источника питания 10…28 |
Проходное сопротивление Rпр, Ом, не более 8 |
|
Ток потребления, мА:
|
Степень защиты IP42 |
|
- при питании от внешнего источника питания 20 |
Диапазон рабочих температур, °С -20…+60 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Габаритные размеры, мм 91х36х57 |
|
- напряжение искроопасной цепи (Um) max, В 13 |
Барьер искрозащиты, одноканальный, активный, на DIN-рейку, Uвход.9...13 В, Uпит. 12В, Iнагр. 60мА, Rпр.8 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Барьер искрозащиты, подключение в ШС прибора извещателей с взрывозащитой вида d, 150 мА, встроенный искробезопасный ист. питания, -30°...+50°C, [Exia]IIC, IP20
Краткое описание: Барьер искрозащиты, двухканальный, пассивный, корпус настенный, Uвход.13...24 В, Uпит. 24/24В, Iнагр. 60мА, Rпр.300 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходной ток барьера (Io) max, мА 60 |
|
Входное напряжение, В 13…24/13…24 |
- внешняя ёмкость (Со) max, мкФ 0.125 |
|
Количество каналов 2 |
- внешняя индуктивность (Lo) max, мГн 1.2 |
|
Напряжение питания, B:
|
Проходное сопротивление Rпр, Ом, не более 300/300 |
|
- по шлейфу сигнализации 13…24 |
Степень защиты IP54 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Диапазон рабочих температур, °С -20…+60 |
|
- напряжение искроопасной цепи (Um) max, В 24 |
Габаритные размеры, мм 80х80х55 |
|
- выходное напряжение барьера (Uo) max, В 24 |
Барьер искрозащиты, двухканальный, пассивный, корпус настенный, Uвход.13...24 В, Uпит. 24/24В, Iнагр. 60мА, Rпр.300 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Краткое описание: Устройство гальванической изоляции шлейфа, работает с любыми искробезопасными ППК, Uпит. =9…14В, Iпот=100мА, Uшс =20В, на DIN-рейку, -40…+55°С, IP20, [Exia]IIС.
|
Маркировка по взрывозащите [Exia]IIC |
- от внешнего источника питания 9…14 |
|
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А 48/0.2 |
Ток потребления, мА:
|
|
Параметры шлейфов сигнализации:
|
- не более 100 |
|
- ток короткого замыкания ШС, не более, мА 18 |
Степень защиты IP20 |
|
- количество шлейфов 1 |
Диапазон рабочих температур, °С -40…+55 |
|
- суммарное сопротивление двух проводов каждого шлейфа, Ом 220 |
Габаритные размеры, мм 100х40х70 |
|
- напряжение на ненагруженных входах, В 24 |
Масса, не более, кг 0.2 |
|
Напряжение питания, B:
|
Устройство гальванической изоляции шлейфа, работает с любыми искробезопасными ППК, Uпит. =9…14В, Iпот=100мА, Uшс =20В, на DIN-рейку, -40…+55°С, IP20, [Exia]IIС.
Краткое описание: Барьер искрозащиты, двухканальный, пассивный, корпус настенный, Uвход.9...13 В, Uпит. 12/12В, Iнагр. 60мА, Rпр.200 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- внешняя ёмкость (Со) max, мкФ 1.0 |
|
Количество каналов 2 |
- внешняя индуктивность (Lo) max, мГн 1.6 |
|
Напряжение питания, B:
|
Проходное сопротивление Rпр, Ом, не более 200/200 |
|
- по шлейфу сигнализации 9…13 |
Степень защиты IP54 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Диапазон рабочих температур, °С -20…+60 |
|
- напряжение искроопасной цепи (Um) max, В 13 |
Габаритные размеры, мм 80х80х55 |
|
- выходное напряжение барьера (Uo) max, В 13 |
Входное напряжение, В 9…13/9…13 |
|
- выходной ток барьера (Io) max, мА 60 |
Барьер искрозащиты, двухканальный, пассивный, корпус настенный, Uвход.9...13 В, Uпит. 12/12В, Iнагр. 60мА, Rпр.200 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Краткое описание: Барьер искрозащиты, двухканальный, активный, на DIN-рейку, Uвход.9...13 В, Uпит. 12/12В, Iнагр. 60мА, Rпр.8 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходное напряжение барьера (Uo) max, В 13 |
|
Входное напряжение, В 9…13/9…13 |
- выходной ток барьера (Io) max, мА 60 |
|
Количество каналов 2 |
- внешняя ёмкость (Со) max, мкФ 1.0 |
|
Напряжение питания, B:
|
- внешняя индуктивность (Lo) max, мГн 1.6 |
|
- от внешнего источника питания 10…28 |
Проходное сопротивление Rпр, Ом, не более 8/8 |
|
Ток потребления, мА:
|
Степень защиты IP42 |
|
- при питании от внешнего источника питания 20 |
Диапазон рабочих температур, °С -20…+60 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Габаритные размеры, мм 91х36х57 |
|
- напряжение искроопасной цепи (Um) max, В 13 |
Барьер искрозащиты, двухканальный, активный, на DIN-рейку, Uвход.9...13 В, Uпит. 12/12В, Iнагр. 60мА, Rпр.8 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Краткое описание: Барьер искрозащиты, двухканальный, пассивный, на DIN-рейку, Uвход.13...24 В, Uпит. 24/24В, Iнагр. 60мА, Rпр.300 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходное напряжение барьера (Uo) max, В 24 |
|
Входное напряжение, В 13…24/13…24 |
- выходной ток барьера (Io) max, мА 60 |
|
Количество каналов 2 |
- внешняя ёмкость (Со) max, мкФ 0.125 |
|
Напряжение питания, B:
|
- внешняя индуктивность (Lo) max, мГн 1.2 |
|
- от внешнего источника питания 10…28 |
Проходное сопротивление Rпр, Ом, не более 300/300 |
|
Ток потребления, мА:
|
Степень защиты IP42 |
|
- при питании от внешнего источника питания 20 |
Диапазон рабочих температур, °С -20…+60 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Габаритные размеры, мм 91х36х57 |
|
- напряжение искроопасной цепи (Um) max, В 24 |
Барьер искрозащиты, двухканальный, пассивный, на DIN-рейку, Uвход.13...24 В, Uпит. 24/24В, Iнагр. 60мА, Rпр.300 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Краткое описание: Устройство гальванической изоляции шлейфа, работает только с ППК Яхонт-И, Uпит. =9…14В, Iпот=100мА, Uшс =20В, на DIN-рейку, -40…+55°С, IP20, [Exia]IIС.
|
Маркировка по взрывозащите [Exia]IIC |
- от внешнего источника питания 9…14 |
|
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А 48/0.2 |
Ток потребления, мА:
|
|
Параметры шлейфов сигнализации:
|
- не более 100 |
|
- ток короткого замыкания ШС, не более, мА 18 |
Степень защиты IP20 |
|
- количество шлейфов 1 |
Диапазон рабочих температур, °С -40…+55 |
|
- суммарное сопротивление двух проводов каждого шлейфа, Ом 220 |
Габаритные размеры, мм 100х40х70 |
|
- напряжение на ненагруженных входах, В 24 |
Масса, не более, кг 0.2 |
|
Напряжение питания, B:
|
Устройство гальванической изоляции шлейфа, работает только с ППК Яхонт-И, Uпит. =9…14В, Iпот=100мА, Uшс =20В, на DIN-рейку, -40…+55°С, IP20, [Exia]IIС.
Краткое описание: Барьер искрозащиты, одноканальный, активный, на DIN-рейку, Uвход.13...24 В, Uпит. 24В, Iнагр. 60мА, Rпр.8 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходное напряжение барьера (Uo) max, В 24 |
|
Входное напряжение, В 13…24 |
- выходной ток барьера (Io) max, мА 60 |
|
Количество каналов 1 |
- внешняя ёмкость (Со) max, мкФ 0.125 |
|
Напряжение питания, B:
|
- внешняя индуктивность (Lo) max, мГн 1.2 |
|
- от внешнего источника питания 10…28 |
Проходное сопротивление Rпр, Ом, не более 8 |
|
Ток потребления, мА:
|
Степень защиты IP42 |
|
- при питании от внешнего источника питания 20 |
Диапазон рабочих температур, °С -20…+60 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Габаритные размеры, мм 91х36х57 |
|
- напряжение искроопасной цепи (Um) max, В 24 |
Барьер искрозащиты, одноканальный, активный, на DIN-рейку, Uвход.13...24 В, Uпит. 24В, Iнагр. 60мА, Rпр.8 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Краткое описание: Барьер искрозащиты, одноканальный, пассивный, корпус настенный, Uвход.9...13 В, Uпит. 12В, Iнагр. 60мА, Rпр.200 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходной ток барьера (Io) max, мА 60 |
|
Входное напряжение, В 9…13 |
- внешняя ёмкость (Со) max, мкФ 1.0 |
|
Количество каналов 1 |
- внешняя индуктивность (Lo) max, мГн 1.6 |
|
Напряжение питания, B:
|
Проходное сопротивление Rпр, Ом, не более 200 |
|
- по шлейфу сигнализации 9…13 |
Степень защиты IP54 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Диапазон рабочих температур, °С -20…+60 |
|
- напряжение искроопасной цепи (Um) max, В 13 |
Габаритные размеры, мм 80х80х55 |
|
- выходное напряжение барьера (Uo) max, В 13 |
Барьер искрозащиты, одноканальный, пассивный, корпус настенный, Uвход.9...13 В, Uпит. 12В, Iнагр. 60мА, Rпр.200 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Краткое описание: Барьер искрозащиты, одноканальный, пассивный, на DIN-рейку, Uвход.13...24 В, Uпит. 24В, Iнагр. 60мА, Rпр.300 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходной ток барьера (Io) max, мА 60 |
|
Входное напряжение, В 13…24 |
- внешняя ёмкость (Со) max, мкФ 0.125 |
|
Количество каналов 1 |
- внешняя индуктивность (Lo) max, мГн 1.2 |
|
Напряжение питания, B:
|
Проходное сопротивление Rпр, Ом, не более 300 |
|
- по шлейфу сигнализации 13…24 |
Степень защиты IP42 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Диапазон рабочих температур, °С -20…+60 |
|
- напряжение искроопасной цепи (Um) max, В 24 |
Габаритные размеры, мм 91х36х57 |
|
- выходное напряжение барьера (Uo) max, В 24 |
Барьер искрозащиты, одноканальный, пассивный, на DIN-рейку, Uвход.13...24 В, Uпит. 24В, Iнагр. 60мА, Rпр.300 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Краткое описание: Барьер искрозащиты, одноканальный, активный, корпус настенный, Uвход.13...24 В, Uпит. 24В, Iнагр. 60мА, Rпр.8 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходное напряжение барьера (Uo) max, В 24 |
|
Входное напряжение, В 13…24 |
- выходной ток барьера (Io) max, мА 60 |
|
Количество каналов 1 |
- внешняя ёмкость (Со) max, мкФ 0.125 |
|
Напряжение питания, B:
|
- внешняя индуктивность (Lo) max, мГн 1.2 |
|
- от внешнего источника питания 10…28 |
Проходное сопротивление Rпр, Ом, не более 8 |
|
Ток потребления, мА:
|
Степень защиты IP54 |
|
- при питании от внешнего источника питания 20 |
Диапазон рабочих температур, °С -20…+60 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Габаритные размеры, мм 80х80х55 |
|
- напряжение искроопасной цепи (Um) max, В 24 |
Барьер искрозащиты, одноканальный, активный, корпус настенный, Uвход.13...24 В, Uпит. 24В, Iнагр. 60мА, Rпр.8 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Краткое описание: Барьер искрозащиты, одноканальный, пассивный, на DIN-рейку, Uвход.9...13 В, Uпит. 12В, Iнагр. 60мА, Rпр.200 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходной ток барьера (Io) max, мА 60 |
|
Входное напряжение, В 9…13 |
- внешняя ёмкость (Со) max, мкФ 1.0 |
|
Количество каналов 1 |
- внешняя индуктивность (Lo) max, мГн 1.6 |
|
Напряжение питания, B:
|
Проходное сопротивление Rпр, Ом, не более 200 |
|
- по шлейфу сигнализации 9…13 |
Степень защиты IP42 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Диапазон рабочих температур, °С -20…+60 |
|
- напряжение искроопасной цепи (Um) max, В 13 |
Габаритные размеры, мм 91х36х57 |
|
- выходное напряжение барьера (Uo) max, В 13 |
Барьер искрозащиты, одноканальный, пассивный, на DIN-рейку, Uвход.9...13 В, Uпит. 12В, Iнагр. 60мА, Rпр.200 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Краткое описание: Барьер искрозащиты, одноканальный, пассивный, корпус настенный, Uвход.13...24 В, Uпит. 24В, Iнагр. 60мА, Rпр.300 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходной ток барьера (Io) max, мА 60 |
|
Входное напряжение, В 13…24 |
- внешняя ёмкость (Со) max, мкФ 0.125 |
|
Количество каналов 1 |
- внешняя индуктивность (Lo) max, мГн 1.2 |
|
Напряжение питания, B: |
Проходное сопротивление Rпр, Ом, не более 300 |
|
- по шлейфу сигнализации 13…24 |
Степень защиты IP54 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) : |
Диапазон рабочих температур, °С -20…+60 |
|
- напряжение искроопасной цепи (Um) max, В 24 |
Габаритные размеры, мм 80х80х55 |
|
- выходное напряжение барьера (Uo) max, В 24 |
Барьер искрозащиты, одноканальный, пассивный, корпус настенный, Uвход.13...24 В, Uпит. 24В, Iнагр. 60мА, Rпр.300 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Барьер искрозащиты, подключение в ШС прибора извещателей с взрывозащитой вида d, -30°...+50°C, [Exia]IIC, IP20
Краткое описание: Барьер искрозащиты, одноканальный, активный, корпус настенный, Uвход.9...13 В, Uпит. 12В, Iнагр. 60мА, Rпр.8 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходное напряжение барьера (Uo) max, В 13 |
|
Входное напряжение, В 9…13 |
- выходной ток барьера (Io) max, мА 60 |
|
Количество каналов 1 |
- внешняя ёмкость (Со) max, мкФ 1.0 |
|
Напряжение питания, B:
|
- внешняя индуктивность (Lo) max, мГн 1.6 |
|
- от внешнего источника питания 10…28 |
Проходное сопротивление Rпр, Ом, не более 200 |
|
Ток потребления, мА:
|
Степень защиты IP54 |
|
- при питании от внешнего источника питания 20 |
Диапазон рабочих температур, °С -20…+60 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Габаритные размеры, мм 80х80х55 |
|
- напряжение искроопасной цепи (Um) max, В 13 |
Барьер искрозащиты, одноканальный, активный, корпус настенный, Uвход.9...13 В, Uпит. 12В, Iнагр. 60мА, Rпр.8 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Краткое описание: Барьер искрозащиты, двухканальный, пассивный, на DIN-рейку, Uвход.9...13 В, Uпит. 12/12В, Iнагр. 60мА, Rпр.200 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходной ток барьера (Io) max, мА 60 |
|
Входное напряжение, В 9…13/9…13 |
- внешняя ёмкость (Со) max, мкФ 1.0 |
|
Количество каналов 2 |
- внешняя индуктивность (Lo) max, мГн 1.6 |
|
Напряжение питания, B:
|
Проходное сопротивление Rпр, Ом, не более 200/200 |
|
- по шлейфу сигнализации 9…13 |
Степень защиты IP42 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
|
Диапазон рабочих температур, °С -20…+60 |
|
- напряжение искроопасной цепи (Um) max, В 13 |
Габаритные размеры, мм 91х36х57 |
|
- выходное напряжение барьера (Uo) max, В 13 |
Барьер искрозащиты, двухканальный, пассивный, на DIN-рейку, Uвход.9...13 В, Uпит. 12/12В, Iнагр. 60мА, Rпр.200 Ом, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
График работы
| День | Время | |
|---|---|---|
| Понедельник | 09:00 - 17:00 | |
| Вторник | 09:00 - 17:00 | |
| Среда |
09:00 - 17:00 |
|
| Четверг |
09:00 - 17:00 |
|
| Пятница |
09:00 - 16:00 |
|
| Суббота | Выходной | |
| Воскресенье | Выходной |
Для покупателя
Дата и номер регистрации в Торговом реестре Республики Беларусь 716060 от 10.06.2024
Регистрационный номер ЕГР:
*Работаем только с юр. лицами
Адрес
Республика Беларусь220024 г. Минск, ул. Стебенева, 12к5
