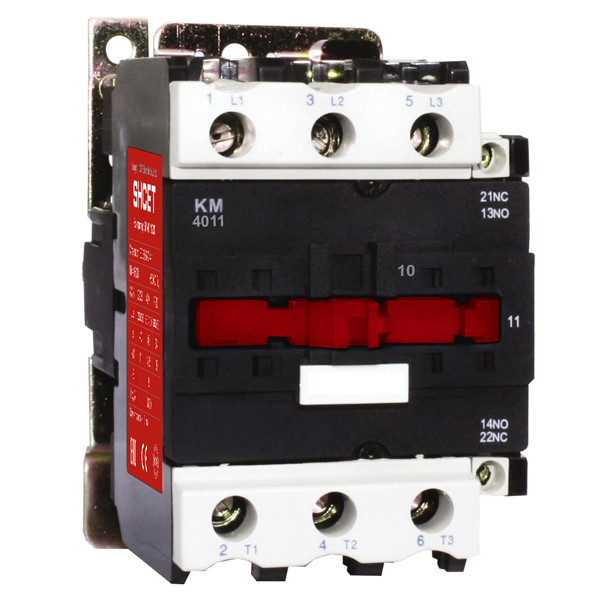

Малогабаритные контакторы переменного тока общепромышленного применения КМ на ток нагрузки от 9 до 95А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Наличие дополнительных контактов: 1HO+1H3
Номинальное напряжение изоляции Ui, В: 660
Номинальное импульсное напряжение, кВ: 8
Номинальное рабочее напряжение переменного тока, Ue, В: 230, 400, 600
Электрическая износостойкость, млн. циклов: АС-3*106 - 1,6; АС-1*104 - 7-6
Механическая износостойкость, млн. циклов: 20
Максимальная кратковременная нагрузка (t<1c), А: 1 170
Условный ток короткого замыкания, Inc, А: 3 000
Мощность рассеяния при le, Вт/полюс: АС-3 - 4,2; АС-1 - 6,4
Диапазоны напряжения управления: срабатывание - (0,8-1,1)*Uc; опускание - (0,3-0,6)*Uc
Мощность потребления катушки при Uc, ВА: срабатывание cos?=0,75 - 200; удержание cos?=0,3 - 20
Время срабатывания катушки, мс: замыкание 20-26; размыкание 8-12
Мощность рассеяния катушки, Вт: 10
Комутационная износостойкость катушки, млн. циклов: АС-3 - 1,4; АС-1 - 1,4
