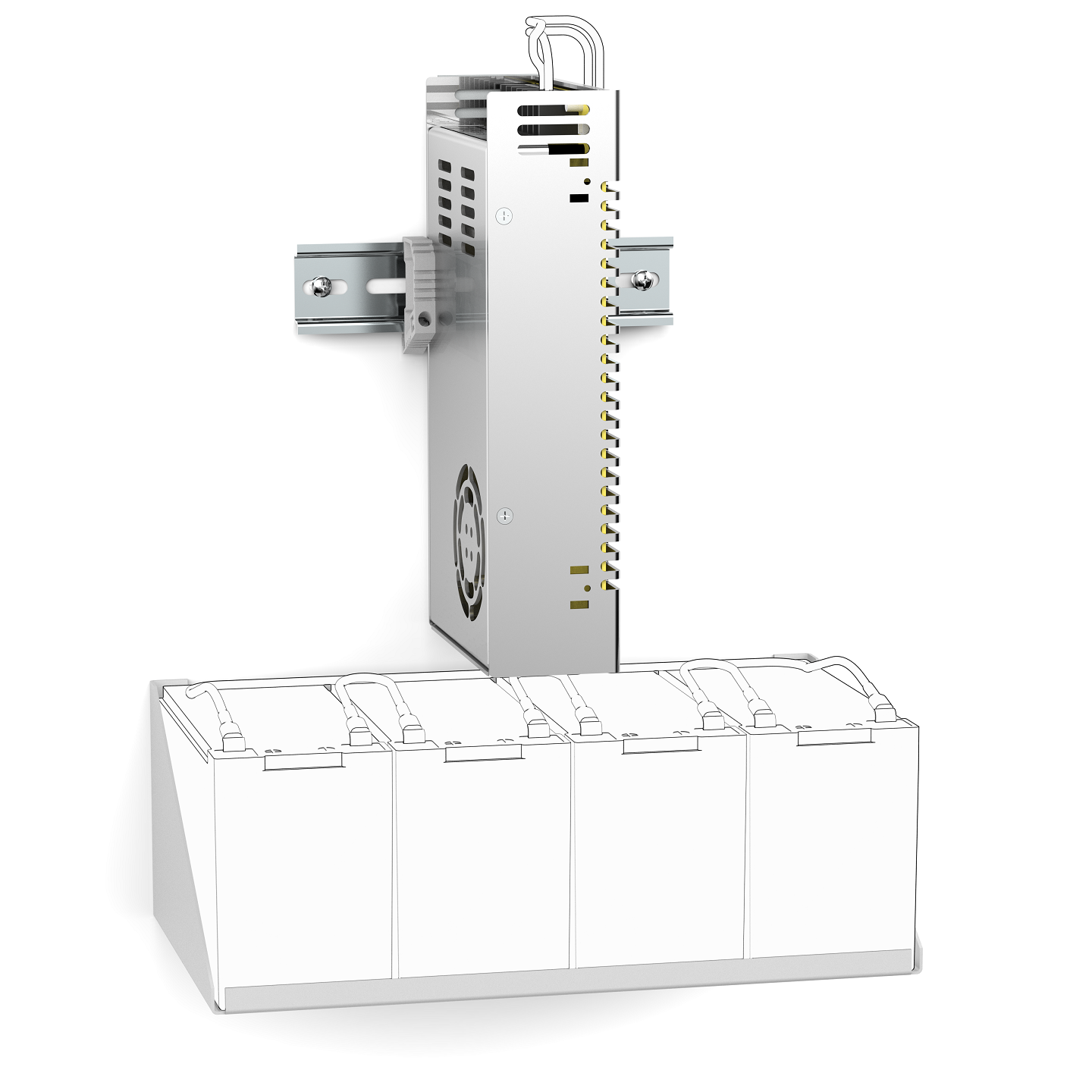

Комплект бесперебойного питания КБП-48/4,5 (2,2 А·ч) предназначен для обеспечения бесперебойного питания коммутаторов Ethernet PoE/PoE+ или других электронных устройств постоянным напряжением 48 … 56 В и установки в термошкафы.
КБП-48/4,5 (2,2 А·ч) имеет несколько видов защит: от перегрузки по току, короткого замыкания, превышения выходного напряжения, глубокого разряда батареи, переполюсовки.
Комплект выпускается по техническому условию ТУ 26.30.50-077-31006686-2017.
По способу защиты человека от поражения электрическим током КБП-48/4,5 (2,2 А·ч) соответствует классу I по ГОСТ 12.2.007.0-75.
Комплект поставки
- КБП-48/4,5 - 1 шт.
- Кронштейн для установки АКБ - 1 шт.
- Провода соединительные - 2 шт.
- Перемычка - 3 шт.
- Саморез 4,2х9,5 - 8 шт.
- Паспорт - 1 шт.
- Упаковочная тара - 1 шт.
Приобретается по отдельной заявке:
- Устройство компенсации временного прерывания УКП-48 - 1 шт.
Устройство, габаритные и установочные размеры
Схема электрическая принципиальная
| Напряжение питания | 90÷130 В AC / 180÷264 В AC (переключатель), 47÷63 Гц |
| Выходное напряжение | 48 ÷ 56 В DC * |
| Напряжение отсечки АКБ от нагрузки | 39÷41 В DC |
| Максимальный ток нагрузки (при 48 В DC) | 4,5 А |
| Ток заряда батареи | 1 А |
| Тип АКБ | герметичные свинцово-кислотные необслуживаемые, напряжением 12 В |
| Ёмкость АКБ, не более | 9 А/ч |
| Время прерывания при переключении на резервное питание ** | 5 ÷ 15 мс |
| Диапазон рабочих температур | – 10 °С ÷ +60 °С |
| Средняя наработка на отказ, не менее | 70 000 ч |
| Средний срок службы, не менее | 8 лет |
| Габаритные размеры | см. рис. |
| Вес с упаковкой, не более | 1,7 кг |
* Заводская установка 48В.
** Время прерывания при переключении на резервное питание может быть равным 0 при использовании устройства компенсации временного прерывания УКП-48 производства «Тахион».
