Автоматика дымоудаления купить в Минске

Пожар – это всегда трагедия, уносящая жизнь и разрушающая имущество. Но правильно заданная и установленная система дымоудаления увеличивает скорость спасения и минимизирует потери.

Что такое автоматика дымоудаления?

Это комплекс технических средств, предназначенных для автоматического удаления дыма и продуктов горения из помещений при воздействии пожара. Система обеспечивает:

Обнаружение пожара. Специальные датчики фиксируют повышение температуры, задымление и другие признаки пожара.
Активация системы дымоудаления. Сигнал от датчиков запускает механизмы, необходимые для удаления дыма.
Управление вентиляцией. Система может открывать дымовые клапаны, запускать вентиляторы, направлять поток дыма и продукты горения ожидаются.
Создание безопасного пути эвакуации. Удаление дыма обеспечивает видимость и чистоту воздуха, при необходимости эвакуируя людей из здания.

Основные элементы автоматики дымоудаления:

Датчики пожара. Дымовые, тепловые, комбинированные датчики, обнаруживающие пожар на ранней стадии.
Сигнальное устройство. Звуковые и световые сигналы, оповещающие о пожаре.
Пульт управления. Центральный пункт системы управления, который позволяет контролировать ее работу, получать информацию о состоянии элементов и реагировать на сигналы уровня.
Исполнительные механизмы. Дымовые клапаны, вентиляторы, обеспечивающие удаление дыма и продуктов горения.
Системы управления. Электроника, отвечающая за обработку информации, принятие решений и управление исполнительными механизмами.

Преимущества автоматики дымоудаления:

Повышение безопасности. Раннее обнаружение пожара, своевременная эвакуация, минимизация аварий.
Снижение риска опасности. Создание безопасных условий для эвакуации людей.
Сокращение материальных потерь. Снижение дороги от пожара, охрана имущества.
Соответствие нормативным требованиям. Обеспечение соблюдения нормативных актов по пожарной безопасности.

Важные моменты при выборе и установке системы дымоудаления:

Тип здания. Учитывайте особенности конструкции, назначение, этажность здания.
Площадь здания. Выбор системы, соответствующей площади и объёму помещений.
Укажите объект. Учитывайте факторы, влияющие на выбор системы, например, наличие пожароопасных материалов, использование специального оборудования.
Проектирование и монтаж. Доверьте проектирование и монтаж систем квалифицированным специалистам, сертифицированным сертифицированным оборудованием.
Регулярное обслуживание. Проведите плановые проверки и техническое обслуживание системы технического обслуживания, чтобы обеспечить ее сервисную работу.

Автоматика дымоудаления – это не роскошь, необходимость в любом существовании. Она помогает создать безопасные условия для жизни и работы, сводит к минимуму риски возникновения пожара и его последствий. Инвестируйте в безопасность, не жалейте средств на создание и обслуживание систем дымоудаления.

Подробнее

По названию

Подробнее

Вертикаль БКК V220 Блок контроля клапана

Артикул: 0000472

БКК предназначен для работы в составе ППКПУ «Вертикаль» для контроля и управления исполнительными устройствами пожарной автоматики и обеспечивает:

управление и контроль состояния клапанов противодымной вентиляции, огнезадерживающих клапанов, световых люков, штор, дверей, электрозадвижек, шкафов управления автоматикой и т.п.
прием команд на включение исполнительного оборудования и передачу информации о состоянии этого оборудования по цифровой линии связи на «Вертикаль-МЭУ».

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания БКК: (18,0 – 29,0) В;
номинальное напряжение питания приводов исполнительных элементов – 220 , 50 Гц;
потребляемый ток БКК в дежурном режиме (без учета тока потребления нагрузки), не более – 60 мА;
потребляемый ток БКК в режиме управления (без учета тока потребления нагрузки), не более – 150 мА;
максимальный ток управления нагрузкой, не более – 10 А;
технологических шлейфов контроля состояния исполнительных элементов - 4;
контроль напряжения на вводе питания приводов исполнительных элементов;
выходов управления исполнительным оборудованием – 1 (реверсивный);
программируемых режимов работы – 4;
вид связи с МЭУ – двухпроводная цифровая линия.
степень защиты, обеспечиваемая оболочкой - IP 40 по ГОСТ 14254;
габаритные размеры не более: 85*135*35 мм;
масса не более – 0,5 кг;
средняя наработка на отказ не менее 20000 ч;
срок службы прибора не менее 10 лет;
диапазон рабочих температур: от +5 до +40°С;
степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.

Содержание драгоценных металлов:

золото – 0,010108г;
серебро – 0,004340г.

Подробнее

Изолятор линии «ИЛ-485 »

Артикул: 0051132

Устройство «Изолятор линии интерфейса ИЛ-485» предназначеl

Подробнее

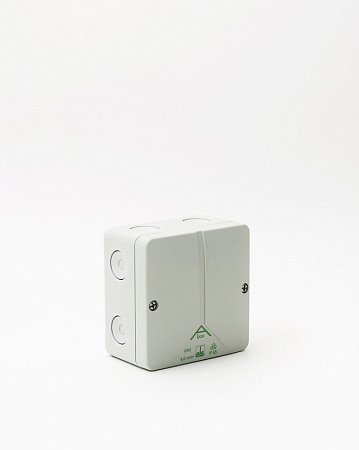

Изолятор линии «ИЛ-485» v 3

Артикул: 0051128

Устройство «Изолятор линии интерфейса ИЛ-485» v.3 (далее ИЛ-485) пре

Подробнее

Шлейфный релейный модуль «Вертикаль - ШРМ»

Артикул: 0051109

Шлейфный релейный модуль «Вертикаль-ШРМ» (в дальнейшем – j

Подробнее

КДП Кнопка дистанционного пуска

Артикул: 0000408

Кнопка дистанционного пуска предназначена работы совместно с ППКПУ «Березина УКА12.5». Устанавливается в местах предусмотренных для дистанционного управления ППКПУ. Обеспечивает индикацию основных режимов работы системы, включение режима автоматики ППКПУ, ручной пуск установок пожаротушения.

Обозначение КДП-Н соответствует кнопке наружного исполнения, с расширенным температурным диапазоном эксплуатации.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Напряжение питания - 10 – 30В;
Потребляемый ток - не более 30мА;
Вид связи с ППКПУ – однопроводная цифровая линия;
Максимальная дальность выноса от ППКПУ – 200м;
Габаритные размеры устройства не более: КДП - 85*120*40 мм; КДП-Н - 90*140*40мм;
Масса устройства не более 1 кг;
Средняя наработка прибора на отказ не менее 20000 ч;
Установленный срок службы прибора не менее 10 лет;
Диапазон рабочих температур: КДП от +5 до +40°С;
КДП-Н от минус 25 до + 45°С;
Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.

Подробнее

УЗВ Устройство задержки включения

Артикул: 0000407

Устройство задержки включения (УЗВ) предназначено для работы в составе системы управление пожаротушением «Березина». Обеспечивает включение установок пожаротушения «волной» (с установленной задержкой выходного сигнала относительно входного).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания (6.5 – 30) В.
Максимальный коммутируемый ток - 4А;
Диапазон программируемых задержек на включение выходного напряжения относительно входного: 25мс – 10с.
Потребляемый ток в режиме коммутации нагрузки не более, мА – 10.
Диапазон рабочих температур: плюс 5°С - плюс 45°С.
Степень жесткости по устойчивости к воздействию электромагнитных помех – вторая.

Подробнее

УЗВ-Т Устройство задержки включения

Артикул: 0000406

«УЗВ-Т» предназначены для работы в составе комплекта оборудования «Танго», для организации на одной выходной линии управления подзон предварительного и основного оповещения. УЗВ-Т разделяет одну входную линию на две, включаемых с задержками друг относительно друга.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Входное напряжение питания – (18 – 28)В;
Выходное напряжение каждой линии - соответствует входному;
Максимальный ток каждой линии – 5А;
максимальный суммарный ток на обе линии 5А;
Время задержки включения первой выходной линии - 0с;
Время задержки включения второй выходной линии – 0с – 2.5мин;
Ток потребления в режиме «Запуск» - 50мА;
Диапазон рабочих температур от +5 до +40°С;
Габаритные размеры не более - 70*40*35мм;
Масса, не более – 0.3кг;
Установленный срок службы не менее 8 лет.
Уровень электромагнитных помех в месте эксплуатации не должен превышать требований, соответствующих классу жесткости 2 по ГОСТ 30379.

Подробнее

ИРМ к Яхонт-ППУ/Яхонт-ППУ-ПК

Артикул: 0025301

Краткое описание: Релейный модуль для приборов серии «Яхонт», RS-485, 2 вых. «СК» («Норма», «Тревога»), U-коммут.60В, I-коммут.0,25А, U-пит.8...15В, I-потр.30 мА, 55х45х40 мм

Напряжение питания, B:

Максимально допустимые напряжение и ток, коммутируемые контактами реле, В/А

60В/0.25А

- от внешнего источника питания

8…15

Габаритные размеры, мм

55х45х40

Ток потребления, мА:

Масса, не более, кг

0.1

- не более

Подробнее

Вертикаль ШРМ Релейный модуль шлейфный

Артикул: 0000479

Релейный модуль шлейфный ВЕРТИКАЛЬ - ШРМ (в дальнейшем – ШРМ) предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.) и для формирования стартового импульса на прибор управления, а также для передачи иных сигналов внутри системы на релейном уровне. ШРМ применяется в системе адресной пожарной сигнализации «Вертикаль-АСПС». Электропитание ШРМ осуществляется по двухпроводной линии связи (ДПЛС). ШРМ имеет два релейных выхода с переключающимися контактами.

Основные технические характеристики

Напряжение питания по ДПЛС	от 10 до 28В
Потребляемый ток	не более 0,6мА
Количество выходов	2 релейных выхода
Коммутируемый ток при постоянном напряжении 250В	1А
Коммутируемый ток при переменном напряжении 30В	1А
Время технической готовности	не более 15с.
Диапазон температур	от минус 30 до +50°С.
Относительная влажность воздуха	до 93% при +40°С.
Габаритные размеры	95×95×55 мм.
Масса	не более 0,2кг.

Подробнее

Вертикаль - МКТШ Модуль контроля технологических шлейфов

Артикул: 0000478

Модуль контроля технологических шлейфов «Вертикаль-МКТШ» (МКТШ) предназначен для работы в составе адресной системы пожарной сигнализации «Вертикаль-АСПС». Обеспечивает контроль состояния технологических устройств посредством технологических шлейфов и передачу соответствующей информации на «Вертикаль-ПУ» по цифровой линии связи. БЗ имеет индикаторы состояния и режимов работы прибора.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания – (24±4)В;
Шлейфов приема сигналов от технологических устройств – 16;
Управляющая линия связи с «Вертикаль-ПУ» цифровая, интерфейс RS-485;
Потребляемый ток в дежурном режиме, не более – 50мА;
Потребляемый ток в режиме запуска, не более – 75мА;
Для защиты от несанкционированного доступа МКТШ имеет «тампер» - контакт.
Габаритные размеры не более 220*160*55мм.
Масса не более 0,4кг.
Средняя наработка прибора на отказ не менее 20000 ч;
Срок службы прибора не менее 10 лет;
Диапазон рабочих температур от плюс 5 до плюс 40°С.
Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
Содержание драгоценных металлов: золото – 0.0095г; серебро – 0.014г.

Подробнее

Вертикаль - МКАИ Модуль контроля адресных извещателей

Артикул: 0000477

МКАИ предназначен для работы в составе адресной системы пожарной сигнализации «Вертикаль-АСПС» и обеспечивает:

прием информации об опасных факторах пожара от адресных пожарных извещателей, ее обработки и передачи на «Вертикаль-ПУ» (ПУ) по цифровой линии связи;
прием и передача от «Вертикаль-ПУ» команд управления релейными модулями шлейфными «Вертикаль-ШРМ».

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Кольцевых адресных шлейфов пожарной сигнализации – 1;
входов питания – 2 (основной и резервный);
максимальное количество подключаемых адресных пожарных извещателей (АПИ) и других устройств в адресный шлейф – 249;
вид связи с ПУ – цифровая линия, интерфейс RS 485;
встроенный изолятор линии интерфейса RS 485;
напряжение питания: (18 – 29,0) В;
потребляемый ток в дежурном режиме, без учета адресных извещателей, не более – 70 мА;
для защиты от несанкционированного доступа МКАИ имеет антисабботажный контакт («тампер-контакт»);
габаритные размеры не более: 220*160*55 мм;
масса не более – 0,5 кг;
средняя наработка на отказ не менее 20000 ч;
срок службы прибора не менее 10 лет;
диапазон рабочих температур: от +5 до +40°С;
степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.

Содержание драгоценных металлов: золото – 0.006г, серебро – 0.012г.

Подробнее

ИЛ-485 Изолятор линии

Артикул: 0000476

При соединении линии интерфейса RS-485 кольцом, устройства «ИЛ-485», установленные в линии через некоторые промежутки, изолируют участок линии с возникшим коротким замыканием (между двумя ближайшими «ИЛ-485»), не нарушая работу остальных участков.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжения питания 1 и 2 – (9 – 30)В;
Ток потребления – 25+25мА (общий – 50мА);
Максимальный перепад напряжения между изолируемыми участками линии – 1,5 кВ;
Максимальная длина участка линии – 4000 м;
Скорость обмена данными – 9600 бит/с, 4800 бит/с, в зависимости от выбранного режима работы;
Время задержки прохождения сигнала – 50 мкс;
Габаритные размеры не более – 95*95*60мм;
Масса, не более – 0,14кг;
Установленный срок службы не менее 10 лет.
Уровень электромагнитных помех в месте эксплуатации не должен превышать требований, соответствующих классу жесткости 2 по ГОСТ 30379.

Подробнее

Вертикаль ШУ Шкаф управления

Артикул: 0000475

ШУ предназначен для автономной работы и работы в составе ППКПУ «Вертикаль» для управления приводами вентиляторов, насосов, электрозадвижек и т.п. ШУ обеспечивает:

контроль состояния шкафа управления («отсутствие фазы», «ручной режим», «шкаф отключен», «пускатель включен»);
включение шкафа по командам ППКПУ или по кнопке ручного пуска;
тепловую защиту исполнительных устройств от перегрузок по току.
степень защиты, обеспечиваемая оболочкой (IP) из ряда: 20, 41, 54;

Условное обозначение ШУ при заказе:

Вертикаль-ШУ – А , где:

А – параметр, определяющий максимальную коммутируемая мощность шкафа управления.

Варианты конструктивного исполнения и мощности показаны в таблице.

Параметр	Исполнение ШУ
А	1	2	3	4	5	6
Мощность, кВт	7,5	15	30	55	75	120
Габаритные размеры, мм	500×400×220		650×500×220			800×650×250
Масса, кг	10		14			21

Например: Вертикаль ШУ-2. Шкаф управления, с напряжением питания привода 380 В, степень защиты, обеспечиваемая оболочкой IP41, максимальная коммутируемая мощность 15 кВт.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Подробнее

СПВ-5 Сигнализатор потока воздуха

Артикул: 0000474

Сигнализатор потока воздуха СПВ-5 (СПВ) предназначен для регистрации воздушного потока в вентиляционных каналах, шахтах и коробах дымоудаления.

СПВ не являются метрологическим средством измерения.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Принцип действия - электромеханический (лепестковый датчик);
диапазон регистрации скоростей воздушного потока (5 - 30) м*с;
погрешность регистрации скорости потока в нижней точке диапазона измерения - ±0,8 м*с;
диапазон рабочих температур: минус 10 до + 45°С;
выход сигнализатора релейный, СПВ5 – нормально замкнутый контакт.
габаритные размеры не более: 85*135*35 мм;
Примечание: габаритные размеры указаны без удлиняющих штанг;
масса не более – 0,5 кг;
средняя наработка на отказ не менее 20000 ч;
срок службы прибора не менее 10 лет;
степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
Содержание драгоценных металлов: золото – нет, серебро – 0.003г.

Подробнее

Вертикаль БКК V24 Блок контроля клапана

Артикул: 0000473

управление и контроль состояния клапанов противодымной вентиляции, огнезадерживающих клапанов, световых люков, штор, дверей, электрозадвижек, шкафов управления автоматикой и т.п.
прием команд на включение исполнительного оборудования и передачу информации о состоянии этого оборудования по цифровой линии связи на «Вертикаль-МЭУ».

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания БКК: (18,0 – 29,0) В;
номинальное напряжение питания приводов исполнительных элементов –24 В, диапазон напряжения питания: (18,0 – 29,0) В;
потребляемый ток БКК в дежурном режиме (без учета тока потребления нагрузки), не более – 50 мА;
потребляемый ток БКК в режиме управления (без учета тока потребления нагрузки), не более – 100 мА;
максимальный ток управления нагрузкой, не более – 3 А;
технологических шлейфов контроля состояния исполнительных элементов - 4;
контроль напряжения на вводе питания приводов исполнительных элементов;
выходов управления исполнительным оборудованием – 1 (реверсивный);
программируемых режимов работы – 4;
вид связи с МЭУ – двухпроводная цифровая линия.
степень защиты, обеспечиваемая оболочкой - IP 40 по ГОСТ 14254;
габаритные размеры не более: 85*135*35 мм;
масса не более – 0,5 кг;
средняя наработка на отказ не менее 20000 ч;
срок службы прибора не менее 10 лет;
диапазон рабочих температур: от +5 до +40°С;
степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.

Содержание драгоценных металлов:

золото – 0,012348г;
серебро – 0,008310г.

Подробнее

Вертикаль-МЭУ Этажный модуль управления

Артикул: 0000471

МЭУ предназначен для работы в составе ППКПУ «Вертикаль» и обеспечивает:

контроль шлейфов пожарной сигнализации;
контроль технологических шлейфов (антисабботажные контакты, сигнализаторы потока воздуха, кнопки пуска повысительных насосов, пультовые реле источников питания и т.п.);
управление системами оповещения;
управление технологическим оборудованием;
формирование команд на включение и прием информации о состоянии клапанов противодымной вентиляции;
формирование команд на включение и прием информации о состоянии шкафов управления вентиляторами и насосами;
прием команд и передачу информации о состоянии системы на центральный прибор управления «Вертикаль-ПУ» (ПУ) по цифровой линии связи.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Содержание драгоценных металлов:

золото – 0,047547г,
серебро – 0,002868г.

Подробнее

Вертикаль-МИП Модуль индикации подъездный

Артикул: 0000470

МИП предназначен для работы в составе ППКПУ «Вертикаль» как комбинированный световой и звуковой оповещатель и обеспечивает:

световую индикацию и звуковую сигнализацию о пожаре;
индикацию номера этажа (помещения) где обнаружено возгорание.
прием команд от центрального прибора управления «Вертикаль-ПУ» (ПУ) на включение оповещения по цифровой линии связи.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Количество информационных надписей – 2 («Пожар», «Этаж» («Крыло»)). Подсветка надписей – светодиодная;
уровень звукового давления сигнализатора на 1 м по оси оповещателя - не менее 85 дБ;
индикация номера этажа (помещения) - светодиодные семисегментные индикаторы на 2 знакоместа. Размер знака: высота – 50 *70 мм;
вид связи с ПУ и другими приборами ППКПУ – цифровая линия, интерфейс RS 485;
напряжение питания: (11 – 29,0) В;
потребляемый ток в дежурном режиме, не более – 30 мА;
потребляемый ток при включении всех индикаторов, не более 0,2 А;
степень защиты, обеспечиваемая оболочкой - IP 41 по ГОСТ 14254;
габаритные размеры не более: 420*170*55 мм;
масса не более – 2,5 кг;
средняя наработка на отказ не менее 20000 ч;
срок службы прибора не менее 10 лет;
диапазон рабочих температур: от +5 до +40°С;
степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.

Содержание драгоценных металлов:

золото – 0.000916г;
серебро – 0.002741г.

Подробнее

Вертикаль АРМ Адресуемый релейный модуль

Артикул: 0000469

АРМ предназначен для работы в составе ППКПУ «Вертикаль» или автономно и обеспечивает:

управление технологическим оборудованием, устройствами оповещения, дверями, эвакуационными выходами, люками и т.п.
прием команд и передачу информации о состоянии контролируемого и управляемого оборудования на центральный прибор управления «Вертикаль-ПУ» (ПУ) по цифровой линии связи.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Технологических шлейфов сигнализации – 3;
релейных выходов с контролем на обрыв и замыкание – 2. Тип контактов - замыкающие, исходное состояние – разомкнутое;
релейных выходов без контроля на обрыв и замыкание - 2. Тип контактов - переключающие;
вид связи с ПУ и другими приборами ППКПУ – цифровая линия, интерфейс RS 485;
напряжение питания: (9,9 – 29,0) В;
потребляемый ток в дежурном режиме, не более – 20 мА;
потребляемый ток при включении всех реле, не более – 215 мА;
для защиты от несанкционированного доступа АРМ имеет антисабботажный контакт («тампер-контакт»);
габаритные размеры не более: 220*170*50 мм;
масса не более – 0,5 кг;
средняя наработка на отказ не менее 20000 ч;
срок службы прибора не менее 10 лет;
диапазон рабочих температур: от +5 до +40°С;
степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.

Содержание драгоценных металлов:

золото – 0.0170г,
серебро – 0.000108г.

Подробнее

Вертикаль-МИ Модуль индикации выносной

Артикул: 0000468

Модуль индикации выносной «Вертикаль-МИ» (в дальнейшем - МИ) предназначен для работы в составе комплекта оборудования системы противодымной защиты ППКПУ «Вертикаль» и системы адресной пожарной сигнализации «Вертикаль-АСПС».

Модуль обеспечивает прием от центрального прибора управления «Вертикаль-ПУ» сигналов о состоянии элементов системы и режимах их работы по цифровой линии передачи данных и отображение этих состояний на единичных светодиодных индикаторах и встроенном звуковом сигнализаторе. Соответствие индикаторов МИ отображаемой информации устанавливается на стадии создания конфигурации для пульта управления «Вертикаль-ПУ».

Для дистанционного управления системой «Вертикаль-МИ» может иметь кнопки управления. Количество кнопок и их соответствие требуемым командам управления определяется на стадии создания проектной документации и конфигурирования системы.

МИ реализован по модульному принципу и предусматривает установку в корпус плат индикации (ПИ) и плат кнопок управления и индикации (ПКИ). ПИ предназначены только для отображения состояния элементов системы – зон, шлейфов, клапанов шкафов, датчиков и т.п. ПКИ, кроме индикации, позволяют дистанционно управлять элементами системы – вручную запускать дымоудаление или оповещение в зонах, включать исполнительные элементы и т.п. Допускается одновременная установка ПИ и ПКИ в любом сочетании, в количестве, определенном конструкцией изделия.

В зависимости от записанной в «Вертикаль-ПУ» конфигурации МИ может выполнять следующие основные функции:

световую индикацию сигналов «Внимание», «Пожар», «Тревога», возникающих в системе;
световую индикацию информации о состоянии и режимах работы адресных пожарных извещателей и других элементов системы;
звуковую индикацию состояния системы (сигналы «Внимание», «Пожар», «Неисправность», «Тревога»);
световую индикацию сигнала неисправности при неисправности какого либо из элементов системы пожарной сигнализации или внешних цепей (шлейфов сигнализации, линий оповещения);
световую индикацию о наличии или отсутствии напряжения питания на шкафах управления силовым оборудованием контролируемых установок противодымной защиты;
формирование и передачу на пульт управления «Вертикаль-ПУ» команд дистанционного запуска систем пожарной сигнализации в соответствии с конкретной конфигурацией системы и алгоритмами ее работы.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

напряжение питания – (24 ± 4)В;
общее число ПИ и ПКИ устанавливаемое в корпус – 7;
число индикаторов на ПИ – 8;
число кнопок на ПКИ – 8;
число индикаторов на ПКИ – 8;
число состояний, отображаемых каждым индикатором – 9 (три цвета – зеленый, оранжевый, красный; и три варианта включения каждого цвета – горит постоянно, короткие пульсации и длинные пульсации);
число общих индикаторов МИ – 7 («Внимание», «Неисправность», «Пожар», «Тревога», «Питание», «Доступ», «Звук Откл.»);
потребляемый ток:
- в дежурном режиме - не более 10 мА;
- в режиме «Пожар» – не более 60 мА;
габаритные размеры – не более 390*290* 70 мм;
масса – не более 2,5 кг;
средняя наработка на отказ – не менее 20000 ч
срок службы прибора – не менее 10 лет
диапазон рабочих температур от плюс 5 до плюс 40 °С
степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
вид связи с «Вертикаль-ПУ» – двухпроводная линия, интерфейс RS-485.
МИ имеет антисабботажные контакты, размыкающиеся при открывании крышки корпуса.
Содержание драгоценных металлов: золото – 0,015793г, серебро – 0,000449г.

Подробнее

ВЕРТИКАЛЬ-ПУ Центральный пульт

Артикул: 0000467

Центральный пульт «Вертикаль-ПУ» (в дальнейшем – ПУ) используется в составе комплекта оборудования «ВЕРТИКАЛЬ», предназначенного для организации систем адресной пожарной сигнализации, противодымной защиты, пожарной сигнализации, пожаротушения. «Вертикаль-ПУ» обеспечивает прием и отображение извещений о пожаре, состоянии и режимах работы приборов систем, таких как:

модуль индикации «Вертикаль-МИ» (МИ);
модуль контроля адресных извещателей «Вертикаль-МКАИ» (МКАИ);
модуль контроля технологических шлейфов «Вертикаль-МКТШ» (МКТШ);
приборы приемно-контрольные пожарные ПС4, ПС4-2.
модуль этажный управления «Вертикаль-МЭУ» (МЭУ);
адресуемый релейный модуль «Вертикаль-АРМ» (АРМ);
модуль индикации подъездный «Вертикаль-МИП» (МИП);
шкаф управления «Вертикаль-ШУ» (ШУ);
блок контроля клапана «Вертикаль-БКК» (БКК);
ППКПУ «Березина» УКА 12.5/1 исп. – АТ, НАТ, ГТ, НГТ;
ППКПУ «Березина» УКП 10/1-8, УКП 10/1-16.

ПУ обеспечивает вывод на единичные светоизлучающие индикаторы и жидкокристаллический дисплей информации о состоянии подключенного оборудования, режимах его работы, наличии сигналов «внимание», «пожар», «неисправность», пуска установок противодымной защиты с расшифровкой по направлениям. Для выполнения необходимых функций ПУ должен быть сконфигурирован на стадии пусконаладочных работ с помощью персонального компьютера и программного обеспечения из комплекта поставки. Подробно процедура конфигурирования описана в «ППКПУ «Вертикаль». Руководство по эксплуатации»

ПУ формирует и хранит в энергонезависимой памяти информацию о произошедших событиях.

Воздействие на органы управления ПУ осуществляется с предварительным вводом пароля или предъявлением электронного ключа.

ПУ обеспечивает прием от ППКП необходимой информации по цифровой линии передачи данных и передачу на ППКП управляющих команд.

ПУ выполняет следующие основные функции:

прием сигналов «Внимание», «Пожар», «Тревога» от приборов комплекта;
прием сигналов об исправности (неисправности) ППКП и внешних цепей (шлейфов сигнализации, линий оповещения);
отображение на светодиодных и ЖК индикаторе информации о состоянии системы;
звуковую индикацию состояния системы (сигналы «Внимание», «Пожар», «Неисправность», «Тревога»);
формирование и передачу на приборы автоматики управляющих команд в соответствии с конкретной конфигурацией системы и программой ее работы;
управление системами оповещения и технологическим оборудованием;
контроль удаленных источников питания;
формирование сигналов «Пожар», «Неисправность» на аппаратуру диспетчеризации и мониторинга МЧС.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

День		Время
Понедельник		09:00 - 17:00
Вторник		09:00 - 17:00
Среда		09:00 - 17:00
Четверг		09:00 - 17:00
Пятница		09:00 - 16:00

Суббота		Выходной
Воскресенье		Выходной

Понедельник

09:00 - 17:00

Вторник

09:00 - 17:00

Среда

09:00 - 17:00

Четверг

09:00 - 17:00

Пятница

09:00 - 16:00

Суббота

Выходной

Воскресенье

Выходной
