Назначение
Интерфейсные модули CT-600RM и CR-600RM предназначены для работы в составе системы оповещения на базе оборудования Inter-M серии 6000, осуществляют передачу и прием сигналов от микрофонных консолей RM-6024 или контроллера RME-6108, а также управляющих сигналов типа "сухой контакт" по волоконно-оптическим линиям связи.
Применение модулей CT-600RM и CR-600RM позволяет подключать микрофонные консоли RM-6024 с протяженностью линий связи до 15 км.

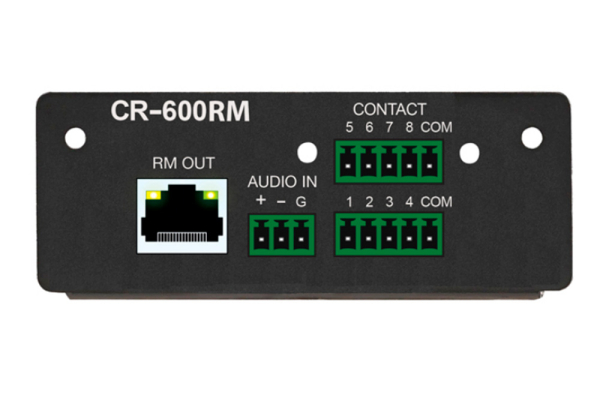

Модуль CT-600RM устанавливается в оптический передатчик FTA-108S, а модуль CR-600RM в оптический приемник FRA-108S.
ОСНОВНЫЕ ФУНКЦИИ
-
Передача данных для управления системой
На вход модуля подается сигнал от микрофонной консоли RM-6024 или контроллера RME-6108, который необходимо передать на вход контроллера ECS-6216P или PX-6216. -
Управление исполнительными устройствами
Модуль имеет 8 управляющих входов для подключения сигналов типа "сухой контакт". В случае замыкания входов на модуле CT-600RM происходит замыкание соответствующих выходов на модуле CR-600RM. -
Установка в блок FRA-108S
Конструкция модуля предусматривает работу в составе оптического передатчика FRA-108S. Установка модуля осуществляется в соответствующий отсек на задней панели
Технические характеристики CT-600RM Inter-M
| Производитель | Inter-M |
| Прием сигналов интерфейса | RS-422 передача данных от RM-6024 или RME-6108 |
| Управляемые выходы | Control In 1-8, NO, "сухие контакты" |
| Напряжение питания | DC 5В, 24В от блока FRA-108S |
| Размеры/Вес блока | 85х35х135 мм, 250 г |
